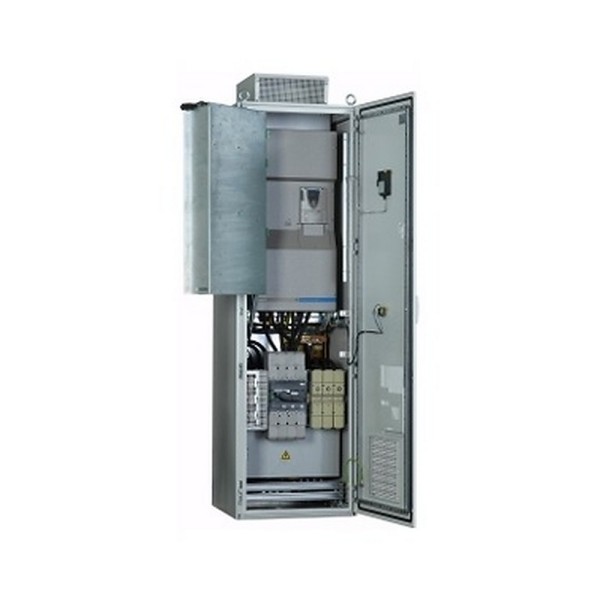

ATV71EXC2C16N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV71EXC2C16N4 Schneider Electric в задачах тяжелого привода
В реальной эксплуатации частотник на 160 кВт редко работает в лабораторных условиях. Типовой сценарий - вентилятор дымоудаления, насосная группа, экструдер, дробилка или большая конвейерная линия, где нагрузки не всегда предсказуемы, а электромагнитная обстановка и качество сети далеки от идеала. Для таких машин мы обычно смотрим не только на мощность и ток, а на то, насколько привод переживает вибрации шкафа, нагрев, пыль, периодические перегрузы и при этом остается управляемым по месту и по сети. ATV71EXC2C16N4 из серии Altivar 71 как раз относится к решениям для сложных машин большой мощности, где важна не теоретическая функциональность, а стабильная работа годами.
Schneider Electric Altivar 71: почему механика и климат важнее красивых графиков
У этого исполнения заявлены параметры по вибро- и ударостойкости по EN/IEC 60068-2-6 и 60068-2-27. В прикладном смысле это означает, что привод не начнет ловить плавающие отказы на клеммных соединениях и платах, когда шкаф стоит на металлоконструкции рядом с редуктором, дробильным узлом или на площадке с постоянной вибрацией. Мы не раз видели, как на объектах с неправильной компоновкой шкафа проблемы проявляются не сразу, а через 6-12 месяцев. Поэтому усиленное механическое исполнение здесь не формальность, а способ снизить риск сервисных выездов.
Работа без снижения номинальных характеристик в диапазоне -10...50 °C - отдельный плюс для цехов без кондиционирования. Важно понимать, что в приводах такого класса тепловой режим определяет ресурс вентиляторов, конденсаторов и силовых модулей. Когда привод стабильно держит номинал в верхней части диапазона, это упрощает расчет вентиляции шкафа и снижает зависимость от температуры в помещении. По влажности указан режим 5...95 % без конденсата, что критично для насосных и водоподготовки: там часто проблема не в самой влажности, а в точке росы при остановках и ночных перепадах.
ЭМС, сеть и помехи: встроенный фильтр как практическая экономия времени
Встроенный фильтр ЭМС и интегрированное исполнение по помехоподавлению - это не про галочку в паспорте. На вводе большого привода мы почти всегда получаем длинные кабельные трассы, рядом лежат цепи датчиков 4-20 мА, дискреты, энкодеры, связь с ПЛК. Если ЭМС не проработана, начинается классика: ложные срабатывания дискретов, дрожание аналоговых сигналов, отвал связи при разгоне. Встроенное решение позволяет быстрее пройти пусконаладку и проще уложиться в требования по электромагнитной совместимости, особенно когда объект уже смонтирован и переделки кабельных лотков стоят дорого.
Управление асинхронными двигателями и частота до 500 Гц: где это реально применимо
Преобразователь рассчитан на асинхронные двигатели и поддерживает широкий диапазон выходной частоты. В эксплуатации это полезно не только для высокоскоростных шпинделей. Например, на центрифугах и испытательных стендах часто нужен разгон выше стандартных 50 Гц, а на вентиляторах - наоборот, стабильная работа на низких оборотах без провалов момента и без дерганий. Регулируемая частота коммутации позволяет подстроить компромисс между нагревом двигателя, акустикой и уровнем помех. На практике мы делаем так: если мотор гудит или есть ограничения по шуму, поднимаем коммутацию; если шкаф перегревается или кабель до двигателя длинный, подбираем более консервативный режим, чтобы не разгонять dv/dt и не ловить паразитные токи по экрану.
Встроенный CANopen и локальные сигналы: как это упрощает интеграцию
Наличие CANopen удобно, когда привод включается в линию с распределенной периферией или в состав машины с готовой шиной. Для нас это означает меньше дискретной обвязки и более прозрачную диагностику: можно читать состояния, аварии, фактические параметры, команды и уставки по сети, а не тянуть отдельные цепи на каждый сигнал. При этом локальные дискретные и аналоговые каналы остаются востребованными для резервного управления, сигналов межблокировок и технологических ограничений. Типовой пример: аналоговый вход занимает задание скорости от внешнего регулятора, дискреты - разрешение, аварийный стоп, выбор набора уставок, а по CANopen уходит телеметрия в верхний уровень и команды на режимы работы.
Монтаж и обслуживание в шкафу: что учитываем заранее
Габариты и масса у привода этого класса требуют нормальной механики шкафа: усиленная монтажная панель, продуманная разводка силовых шин, доступ к клеммам для протяжки и тепловой зазор для нормальной конвекции. Степень защиты IP23 подразумевает установку в шкафу или в помещении с контролируемым попаданием пыли и влаги, поэтому мы обычно сразу закладываем фильтрацию воздуха и регламент по чистке, иначе теплообменник быстро зарастает и температурный запас заканчивается. Уровень шума также лучше учитывать на стадии компоновки: если шкаф стоит рядом с рабочими местами, выбираем расположение и вентиляцию так, чтобы не получить постоянный акустический фон.
Если требуется подобрать обвязку, проверить совместимость по сети, ЭМС и условиям монтажа, укажите тип нагрузки и длину моторного кабеля - мы подготовим техническое решение под ATV71EXC2C16N4 преобразователь частоты Schneider Electric и отдадим в работу спецификацию на шкаф и подключение.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток192 for 480 3 phases 132 / 200 А
- СерияAltivar 71
- Номинальная мощность160 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

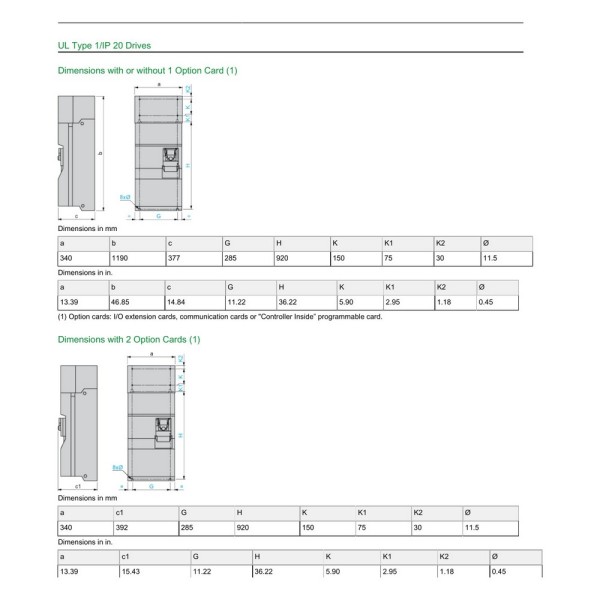

- Высота1190 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение415 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина340 мм
- Максимальный ток контактов388 в течение 60 с, 3 фазы 132 / 200 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP23
- Мощность двигателя200 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 35, 3 фазы кА
- Полная мощность157.3 при 380 В, 3 фазы 132 / 200 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса80 кг
- Уровень шума66 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость7 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток192 при 480 В, 3 фазы 132 / 200 А
