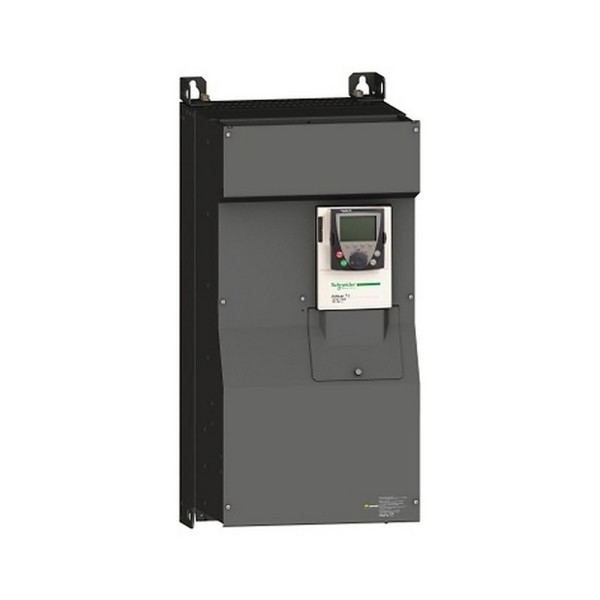

ATV71HC13N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда в цехе стоит задача управлять асинхронным двигателем на сотни киловатт, мелочи быстро перестают быть мелочами. На пуске важны ограничение тока и прогнозируемый момент, на рабочем режиме - стабильность частоты и тепловой запас, а на обслуживании - понятная диагностика и устойчивость к условиям шкафа. В таких сценариях мы обычно закладываем преобразователь частоты Altivar 71 как проверенную платформу для тяжелых приводов, где ошибка выбора по электромагнитной совместимости или механике вылезает простоями и ложными авариями.
Schneider Electric ATV71HC13N4 преобразователь частоты в силовых приводах
ATV71HC13N4 - это исполнение для сложных машин большой мощности с усиленной механикой и встроенными решениями по ЭМС. На практике это означает меньше времени на согласование с электроснабжением и меньше сюрпризов при приемке: фильтр по помехам уже учтен в конструкции, а не добавляется внешними блоками, которые потом сложно разместить в шкафу и правильно заземлить. Для объектов с плотной компоновкой и насыщенной автоматикой это критично, потому что паразитные наводки часто проявляются не на стенде, а на реальном объекте - в виде дрожания аналоговых сигналов, ошибок энкодеров и периодических сбоев связи.
Диапазон выходной частоты позволяет закрывать как стандартные вентиляторные/насосные режимы, так и технологические задачи с повышенной скоростью, где важно не упереться в ограничение привода по частоте. Регулируемая частота коммутации помогает найти баланс между акустическим комфортом двигателя, потерями на переключение и уровнем помех. Мы это используем, например, на приводах дымососов и компрессорных агрегатах: подбираем коммутацию так, чтобы не перегревать шкаф и не ловить превышение по ЭМС на длинных моторных кабелях.
Schneider Electric Altivar 71 ATV71HC13N4: связь и интеграция в АСУ ТП
Встроенный CANopen - это не просто галочка в спецификации, а нормальный инструмент для ввода привода в контур управления без лишних шлюзов. В реальной эксплуатации это снижает количество точек отказа: меньше внешних модулей, меньше разъемов, меньше питающих цепей. Для линий с распределенной архитектурой (несколько шкафов по участкам) CANopen удобно использовать для команд скорости, статусов, кодов аварий и технологических параметров. При грамотной настройке мы получаем предсказуемое время реакции и читаемую диагностику на верхнем уровне, что сокращает поиск причин остановок.
Наличие дискретных и аналоговых входов/выходов удобно именно как резерв для нестандартных задач. Типичный пример - локальный режим наладки с потенциометром по аналоговому входу и одновременной передачей уставки по сети от ПЛК. Или ввод датчика давления 4-20 мА напрямую в привод для простого поддержания параметра на насосной группе при отказе контроллера. Такие решения повышают живучесть узла и дают технологам понятный режим ручного управления.
Работа в шкафу: климат, вибрации, безопасность
Для нас важен не только паспорт, но и то, как устройство ведет себя в шкафу после года работы. Температурный диапазон без снижения номинала в типовых условиях цеха позволяет не закладывать избыточную мощность только из-за жары в летний период, если вентиляция и компоновка выполнены корректно. По влажности без конденсации - стандартное, но практически значимое требование: в помещениях с перепадами температуры мы всегда дополнительно контролируем обогрев шкафа и точку росы, иначе любые клеммы и платы начинают жить своей жизнью.
Усиленное исполнение, заявленная вибро- и ударостойкость важны для машин с циклическими нагрузками и рядом с тяжелой механикой: дробилки, экструдеры, транспортеры на металлообработке. Там микровибрации постепенно ослабляют контактные соединения и ускоряют деградацию элементов, поэтому запас по механике напрямую влияет на межсервисный интервал. Степень защиты IP20 подразумевает установку в закрытом шкафу: это правильный подход для силовой электроники, где ключевую роль играет чистота охлаждающего тракта и контролируемый поток воздуха.
Практика применения на асинхронных двигателях
В приводах с большим моментом инерции (крупные вентиляторы, центрифуги) мы обычно используем частотник для мягкого разгона и торможения, чтобы не разрывать муфты и не перегружать сеть. Для насосных станций ценность в другом: стабилизация давления без дросселирования, снижение гидроударов и экономия энергии на частичных режимах. На конвейерах и смесителях важнее управляемый момент и защита от заклинивания - привод быстрее уходит в защиту по току и сохраняет механику, чем если бы двигатель работал напрямую.
Отдельно отметим акустический аспект: уровень шума самого устройства учитывается при размещении шкафов в операторных и чистых помещениях. На объектах, где люди находятся рядом с щитом, этот параметр влияет на требования к месту установки и вентиляции.
Что мы учитываем при подборе и вводе в эксплуатацию
- Проверяем расчетный ток КЗ на вводе и согласуем защиту, чтобы отключения были селективными и не превращались в лотерею.
- Заранее планируем заземление и прокладку моторных кабелей, чтобы встроенный ЭМС-фильтр работал эффективно, а не номинально.
- Закладываем место под обслуживание: габариты и масса требуют нормального доступа при монтаже и ревизии, особенно в шкафах силовых секций.
- Прописываем параметры обмена по CANopen и диагностические регистры в ПЛК, чтобы аварии читались как причина, а не как код из инструкции.
Если вам нужен силовой привод под асинхронный двигатель с нормальной интеграцией в АСУ ТП и понятной эксплуатацией, берите ATV71HC13N4 преобразователь частоты Schneider Electric в проработку - пришлите схему, данные двигателя и условия установки, мы проверим совместимость и дадим технические рекомендации по вводу.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток192 for 480 3 phases 132 / 200 А
- СерияAltivar 71
- Номинальная мощность132 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

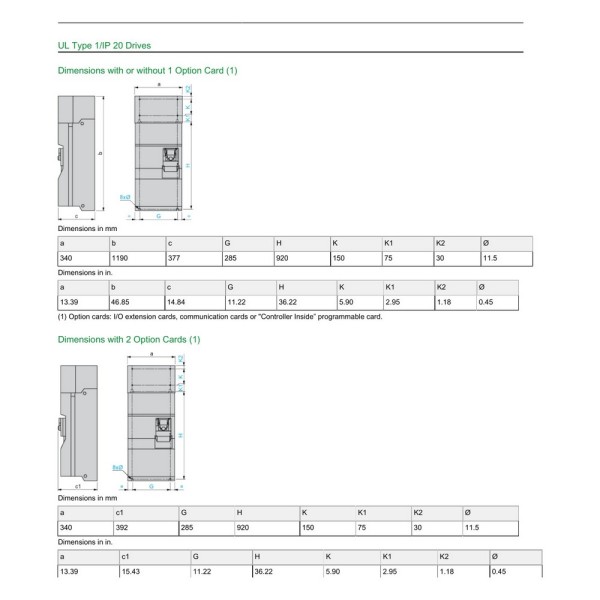

- Высота1190 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина340 мм
- Максимальный ток контактов388 в течение 60 с, 3 фазы 132 / 200 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя200 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 35, 3 фазы кА
- Полная мощность157.3 при 380 В, 3 фазы 132 / 200 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса80 кг
- Уровень шума66 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость7 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток192 при 480 В, 3 фазы 132 / 200 А
