ATV71HC16N4 Schneider Electric в реальном приводе
Когда на участке стоит задача управлять асинхронным двигателем большой мощности, на практике всплывают три типовых проблемы: пусковые токи, механические ударные нагрузки на редуктор и нестабильность технологического процесса при изменении нагрузки. Преобразователь частоты серии Altivar 71 закрывает эти вопросы именно как промышленный приводной узел, а не как лабораторный регулятор скорости. Мы обычно ставим его на вентиляторные установки, насосные станции, транспортеры, дробилки и миксеры, где важна предсказуемость момента и корректная работа автоматики при длинных кабельных линиях.

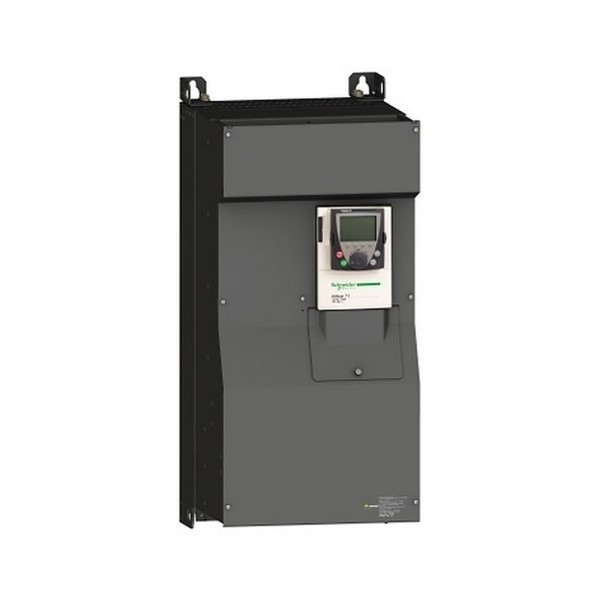

ATV71HC16N4 преобразователь частоты Schneider Electric рассчитан на трехфазную сеть и работу в тяжелых машинах большой мощности. Для эксплуатационника это означает, что привод можно привязать к существующей силовой части без экзотики по питанию, а для наладчика - получить управляемую динамику разгона/торможения и стабильную частоту на валу даже при заметных колебаниях момента сопротивления.
Schneider Electric Altivar 71: динамика, которая не ломает механику
В реальной эксплуатации самое ценное в частотнике - не верхний предел по частоте, а то, как он отрабатывает переходные режимы. Широкий диапазон выходной частоты полезен не только для высоких оборотов: он дает запас для точной подстройки скорости в пределах технологии. Пример: на транспортере мы подбираем скорость так, чтобы исключить пересып и не перегружать весовой дозатор. На вентиляторе - уходим от резонансной зоны, где начинается вибрация воздуховодов.
Отдельно отмечаем регулируемую частоту коммутации. Это инструмент, которым на пусконаладке балансируют три фактора: нагрев двигателя, акустику (писк на двигателе и в шкафу) и электромагнитные помехи. На коротких моторных линиях можно поднять коммутацию для более плавного момента, а на длинных - снизить, чтобы уменьшить dv/dt-нагрузку на изоляцию и уровень ВЧ-помех.
ATV71HC16N4 Schneider Electric и интеграция в шкаф управления
Для нас важно, чтобы привод не требовал отдельной обвязки на каждом объекте. Здесь полезен встроенный фильтр ЭМС: он упрощает прохождение требований по электромагнитной совместимости и снижает риск ложных срабатываний дискретных входов ПЛК, особенно когда рядом идут цепи датчиков 4-20 мА или энкодерные линии. Это не отменяет правильной схемы заземления и экранирования, но уменьшает объем внешних компонентов в шкафу.
Из коммуникаций базово доступен CANopen. На машинах и линиях, где уже используется этот полевой автобус, привод можно завести в общую сеть без внешних шлюзов: типовой кейс - управление скоростью по слову управления, чтение фактических параметров, диагностика аварий, передача заданий от контроллера. В итоге меньше дискретной проводки, проще трассировка, прозрачнее сервис.
По сигналам ввода/вывода привод удобно стыкуется с локальной автоматикой: хватает ресурсов для классической схемы Пуск/Стоп, выбор предустановленных скоростей, внешние блокировки, плюс аналоговое задание и обратная связь на верхний уровень. Мы обычно выводим в ПЛК не только аварию, но и статус готовности, работу, предупреждения по перегреву, чтобы обслуживающий персонал видел развитие ситуации до останова.
Условия эксплуатации: вибрации, влажность, температура
В промышленности частотник редко живет в идеальной аппаратной. Усиленное механическое исполнение, нормированная вибростойкость и ударостойкость важны на крановых тележках, в компрессорных, на оборудовании с периодическими ударными нагрузками. Там, где шкаф стоит рядом с агрегатом, микровибрация быстро находит слабые места в клеммных соединениях и крепеже. Закладывать устойчивость по механике дешевле, чем потом ловить плавающие отказы.
Диапазон рабочих температур без снижения номинала упрощает жизнь в цехах без кондиционирования. При этом важно понимать, что IP20 предполагает установку в шкаф или электропомещение с контролируемой пылью и доступом персонала. В проектах с высокой запыленностью мы обычно дополнительно прорабатываем вентиляцию шкафа, фильтрацию и обслуживание, чтобы не загонять силовую электронику в перегрев и не наращивать слой пыли на радиаторах.
Допуск по влажности без конденсата - не формальность. Конденсат в шкафу чаще появляется не от высокой влажности, а от перепадов температуры. Если объект холодный, а затем быстро прогревается, лучше сразу предусмотреть антиконденсатный подогрев и корректную вентиляцию, иначе любые преимущества по электрическим параметрам теряют смысл.
Диагностика и обслуживание в поле
На мощных приводах критична не только защита, но и время поиска причины остановки. Когда частотник умеет корректно фиксировать события и отдавать их по сети или на дискретные сигналы, обслуживающий персонал не тратит смену на гадания, что было первично - перегруз, просадка сети, перегрев или внешняя блокировка. Мы рекомендуем на этапе ввода в эксплуатацию сразу настроить карту сигналов в ПЛК и регламент: какие статусы снимаем, какие уставки контролируем, какие аварии подтверждаем только после осмотра механики.
Если нужен привод под асинхронный двигатель большой мощности с понятной интеграцией в CANopen и нормальной работой в жестких цеховых условиях, закладывайте ATV71HC16N4 и присылайте схему шкафа - проверим обвязку, экранирование и логику сигналов до заказа.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток233 for 480 3 phases 160 / 250 А
- СерияAltivar 71
- Номинальная мощность160 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

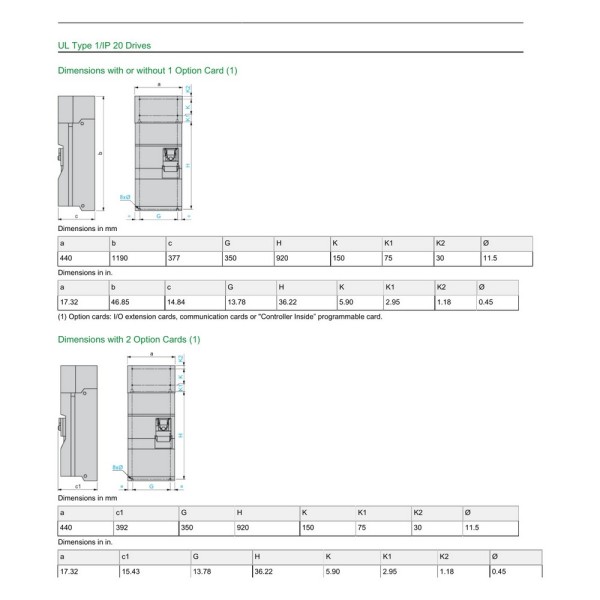

- Высота1190 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина440 мм
- Максимальный ток контактов471 в течение 60 с, 3 фазы 160 / 250 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя250 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 50, 3 фазы кА
- Полная мощность190.2 при 380 В, 3 фазы 160 / 250 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса110 кг
- Уровень шума66 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость4 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток233 при 480 В, 3 фазы 160 / 250 А
