ATV71HC31N4 Schneider Electric в реальной машине
Когда на объекте стоит задача разогнать и стабильно держать скорость асинхронного двигателя большой мощности, основной риск - не подобрать частотник по «киловаттам», а обеспечить предсказуемое поведение привода в переходных режимах: пуск под нагрузкой, резкие изменения момента, торможение, работа на низких частотах. ATV71HC31N4 преобразователь частоты Schneider Electric мы рассматриваем как силовой приводной модуль для тяжелых механизмов, где важны не только номиналы, но и электромагнитная совместимость, качество регулирования и стойкость к условиям эксплуатации.
Типовой пример из практики - насосная станция с длинной магистралью или вентилятор дымоудаления. Если частотник неправильно отрабатывает разгон, получаем гидроудар, провал по давлению или срыв технологического режима. В Altivar 71 логика управления и диапазон выходной частоты позволяют настроить плавный профиль разгона/торможения и держать скорость без рывков. Для механизмов с инерцией это напрямую снижает механический износ муфт, подшипников и арматуры.
Серия Altivar 71 и подход Schneider Electric к тяжелым приводам
Altivar 71 проектировался под сложные машины большой мощности, где привод - это часть системы, а не отдельный блок. Поэтому здесь изначально предусмотрены интерфейсы для встраивания в АСУ ТП: дискретные и аналоговые цепи для локальных команд и обратных связей, а также встроенная полевая шина CANopen для обмена с ПЛК, удаленными I/O и панелями оператора. В нормальной эксплуатации это экономит время на обвязку и снижает вероятность ошибок на клеммах при пусконаладке.
Отдельно отмечаем встроенный фильтр ЭМС. В цеховых сетях с плотной компоновкой шкафов это критично: меньше паразитных наводок на датчики 4-20 мА, меньше ложных срабатываний дискретных входов, проще пройти внутренние требования по помехоустойчивости. На практике это означает, что привод меньше конфликтует с соседними устройствами - весами, расходомерами, модулями аналогового ввода, системами промышленной связи.
Что дают силовые и частотные параметры ATV71HC31N4 Schneider Electric
Для приводов такого класса важны две вещи: запас по току в динамике и возможность подобрать частоту коммутации под конкретный двигатель и акустические ограничения. Регулируемая частота коммутации позволяет балансировать между потерями и шумом двигателя. В помещениях с требованиями по акустике или рядом с рабочими местами снижение высокочастотной составляющей часто дает заметный эффект по субъективному восприятию шума, при этом мы контролируем нагрев и не выходим за рамки допустимых режимов.
Широкий диапазон выходной частоты полезен не только для высокооборотных приложений. На низких частотах часто работают конвейеры, смесители, дозаторы, где требуется стабильный момент и повторяемость скорости. На высоких частотах - центрифуги, испытательные стенды, специальные вентиляторы. Важно, что привод остается управляемым в этих диапазонах при корректной настройке двигателя и ограничений по току.
Монтаж, условия эксплуатации и почему это не мелочи
В шкафных решениях мы всегда упираемся в два фактора: климат внутри шкафа и механические воздействия. Усиленное механическое исполнение, заданные уровни вибростойкости и ударостойкости - это не про «переживет транспортировку». На реальных объектах привод стоит рядом с компрессорами, дробилками, прессами, а иногда - на металлоконструкциях с постоянной вибрацией. Если устройство не рассчитано на такие условия, начинается деградация контактных соединений, отказ вентиляторов, проблемы по силовым клеммам и платам. Здесь параметры по вибрации и ударам задают понятный инженерный коридор для монтажа без самодеятельности.
Диапазон рабочих температур без снижения номинальных характеристик важен при расчетах вентиляции шкафа. Мы закладываем тепловой баланс, учитываем соседние источники тепла и пыльность, выбираем фильтровентиляцию или кондиционирование. Допуск по влажности без конденсации - отдельная тема для насосных, подземных помещений и объектов с сезонными перепадами: при неверной организации обогрева шкафа конденсат становится причиной пробоев и коррозии дорожек, а не «случайных» отказов.
Степень защиты IP20 прямо говорит о типовой установке - внутри электротехнического шкафа с нормированной степенью загрязнения. Мы не рекомендуем ставить такие устройства в открытое пространство без оболочки: правильнее обеспечить защиту от пыли, случайного контакта и организовать обслуживание с соблюдением расстояний и доступа к силовым соединениям.
Интеграция в АСУ ТП и диагностика на объекте
При вводе в эксплуатацию нас обычно интересует не только запуск, но и последующая поддержка. CANopen облегчает централизованную диагностику: можно читать состояния, аварии, фактические значения, настраивать команды и уставки со стороны контроллера. Это особенно полезно на распределенных системах - например, группа насосов, где диспетчеризация и протоколирование событий должны быть штатной функцией, а не набором релейных сигналов.
По аналоговым цепям типовой сценарий - задание скорости от ПИД-регулятора по давлению/расходу и выдача обратной связи на верхний уровень. Дискретные входы закрывают режимы местного управления, блокировки, внешние разрешения, сигнализацию технологических защит. В итоге привод становится полноценным исполнительным узлом, а не черным ящиком.
Если подбираете привод под тяжелый механизм и важна корректная интеграция в шкаф и АСУ ТП, закладывайте ATV71HC31N4 в спецификацию и передавайте нам исходные данные по двигателю, сети и режимам - подготовим технически корректный вариант включения и настройки.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток444 for 480 3 phases 315 / 500 А
- СерияAltivar 71
- Номинальная мощность315 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

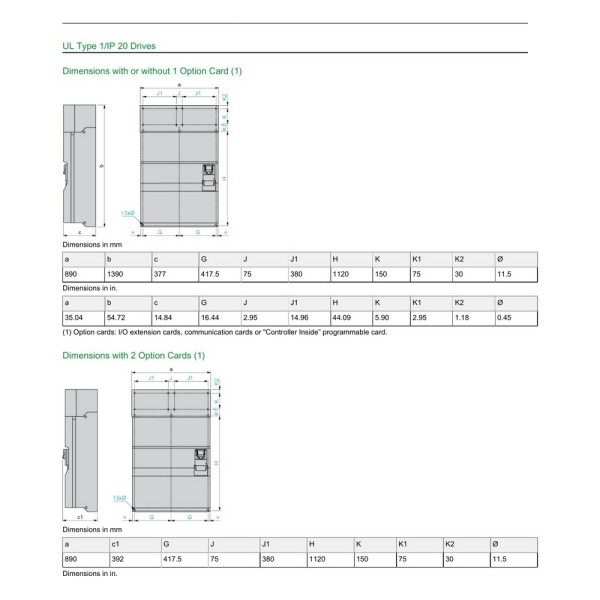

- Высота1390 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина890 мм
- Максимальный ток контактов1016 в течение 2 с, 3 фазы 315 / 500 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя500 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 50, 3 фазы кА
- Полная мощность365.3 при 380 В, 3 фазы 315 / 500 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса215 кг
- Уровень шума77 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость4 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток444 при 480 В, 3 фазы 315 / 500 А
