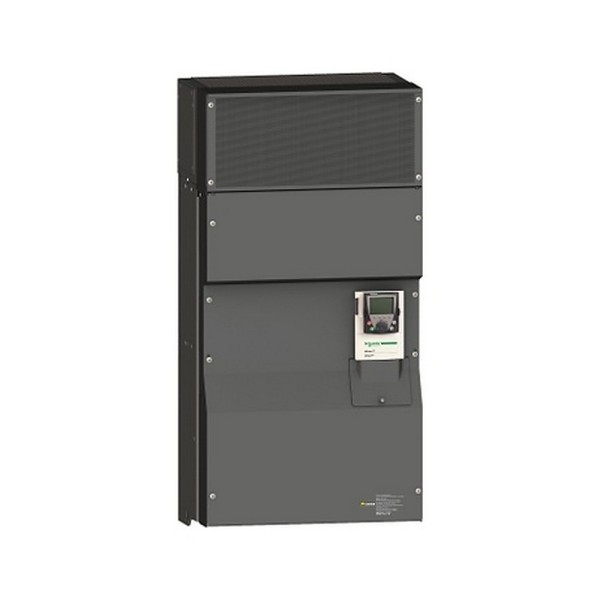

ATV71HC40N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV71HC40N4 Schneider Electric в реальной машине
Когда на объекте стоит задача разогнать и удерживать тяжелую механику - вентустановку на 400 кВт, насосный агрегат с длинным трубопроводом или привод транспортера с высокой инерцией - основная проблема не в том, чтобы мотор крутился, а в том, чтобы он крутился предсказуемо. С контролируемым пуском, адекватной реакцией на провалы сети, понятной диагностикой и нормальным поведением по ЭМС, чтобы рядом не начинали жить своей жизнью датчики и связь.
ATV71HC40N4 преобразователь частоты Schneider Electric мы рассматриваем как силовую часть привода для асинхронных двигателей в составе сложных машин большой мощности, где важны не только паспортные цифры, но и устойчивость к реальной эксплуатации: вибрации в шкафу, температура в цехе, электромагнитная обстановка и дисциплина монтажа.
Силовая часть и динамика: что дает серия Altivar 71
Altivar 71 проектировали под промышленный привод, где частота и момент - рабочие переменные, а не лабораторный график. Диапазон выходной частоты до 500 Гц полезен не потому, что кто-то постоянно крутит на 500 Гц, а потому что привод уверенно отрабатывает нестандартные режимы: испытательные стенды, высокоскоростные центрифуги, шпиндельные приложения, а также сервисные режимы для проверки механики.
Регулируемая частота коммутации в диапазоне 2.5-8 кГц позволяет настраивать компромисс между акустикой двигателя, нагревом и потерями. На практике мы делаем так: для длинного кабеля и требовательной по ЭМС линии уходим на более низкую коммутацию, чтобы снизить dv/dt и помехи; если важен шум и плавность, поднимаем, но контролируем температуру в шкафу и токовую нагрузку.
ЭМС и помехоустойчивость: встроенный фильтр как экономия времени на пусконаладке
Встроенный фильтр ЭМС - это не про формальную галочку. В реальном шкафу это уменьшает объем внешних компонентов и снижает риск ошибок: неправильно выбранный сетевой фильтр, неверная разводка PE, лишние петли заземления. Для объектов, где рядом стоят весы, аналоговые датчики 4-20 мА и частотные преобразователи разных мощностей, грамотная ЭМС-компоновка сокращает время выхода на стабильную работу.
Важно понимать ограничения: IP20 и степень загрязнения 2 означают, что это шкафное исполнение. Мы закладываем нормальную вентиляцию, соблюдаем расстояния, а силовые и сигнальные цепи разводим физически и по экранированию. Тогда ЭМС-решение работает так, как задумано производителем, а не как получится на объекте.
Интерфейсы и сигналы: как удобно интегрировать ATV71HC40N4 Schneider Electric
Наличие CANopen внутри - практичный плюс для машин с распределенной периферией. По CANopen удобно собирать телеметрию привода, выдавать уставки скорости/момента, получать аварии и статусы без избыточной дискретики. В итоге меньше клемм, проще трассировка, понятнее диагностика на уровне контроллера.
По дискретным и аналоговым цепям у устройства предусмотрен набор, достаточный для типовой схемы: местное/дистанционное управление, аварийные цепи, задание скорости потенциометром или от ПЛК, обратная связь на регистратор. Важно, что аналоговые каналы позволяют корректно завязать привод на технологическую величину. Мини-пример: на насосе в системе поддержания давления задаем скорость от ПИД-регулятора контроллера, а аналоговый выход используем для передачи фактической частоты на старую систему диспетчеризации без цифровых протоколов.
Механика, условия среды и надежность в шкафу
Усиленное механическое исполнение, подтвержденная вибростойкость и ударостойкость - это то, что вспоминают не на этапе закупки, а после первого же сезона, когда шкаф стоит на металлоконструкции рядом с компрессорной или на раме технологического модуля. Если привод не рассчитан на вибрацию, начинаются плавающие контакты, ошибки по питанию цепей управления, деградация клеммных соединений. Здесь запас по механике изначально заложен.
Рабочий диапазон температур без снижения номинала -10...50 °C снимает типовую боль по дерейтингу летом. Но мы все равно рекомендуем смотреть на тепловой баланс шкафа: при мощности уровня 400 кВт критичны не только вентиляторы, но и чистота воздушных каналов, фильтры, направление потоков. По влажности допустим широкий диапазон без конденсата, а значит в неотапливаемых помещениях нужно решать вопрос с точкой росы: подогрев шкафа и корректная вентиляция часто важнее, чем выбор самого преобразователя.
Электрическая часть и защита: что учитываем при проектировании
При таких токах ключевое - корректная координация с вводной автоматикой и расчет по току короткого замыкания. Указанный допустимый уровень КЗ задает границы применения по сети и влияет на выбор аппаратов защиты и шинопроводов. На практике мы дополнительно проверяем селективность, выдержки, а также качество PE и экранирования моторного кабеля. Это напрямую влияет на ресурс подшипников двигателя и уровень помех по месту.
Уровень шума привода сам по себе не критичен для цеха, но важен для шкафных, где рядом рабочие места или операторные: 66 дБ - это параметр, который помогает заранее оценить требования к размещению и звукоизоляции.
- Применяем в насосных станциях, вентиляции, компрессорных, линиях транспортировки, дробилках и смесителях - везде, где нужна управляемая динамика и стабильная интеграция в АСУ ТП.
- Учитываем при монтаже: короткие и широкие PE-соединения, разделение силовых/сигнальных трасс, правильная оконцовка экранов, тепловой расчет шкафа.
Нужен подбор обвязки, схемы подключения и рекомендации по компоновке шкафа под ATV71HC40N4 - передавайте нам параметры двигателя, длину кабеля, тип нагрузки и сеть, подготовим технически корректное решение под запуск.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток192 for 480 3 phases 132 / 200 А
- СерияAltivar 71
- Номинальная мощность400 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

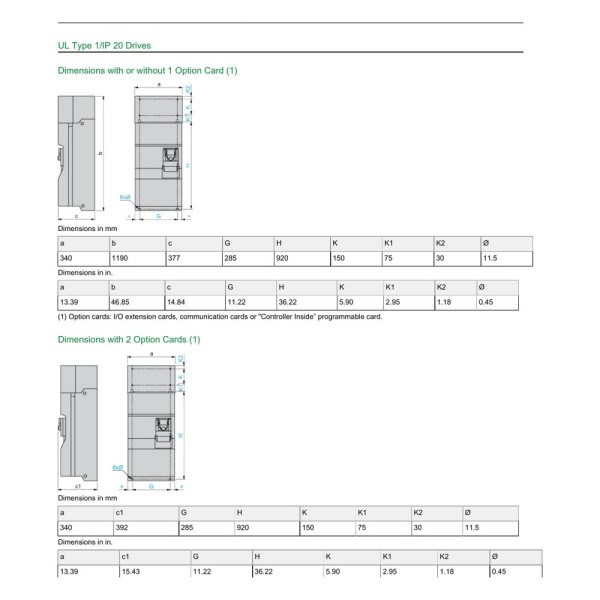

- Высота1190 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина340 мм
- Максимальный ток контактов388 в течение 60 с, 3 фазы 132 / 200 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя200 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 35, 3 фазы кА
- Полная мощность157.3 при 380 В, 3 фазы 132 / 200 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса80 кг
- Уровень шума66 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость7 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток192 при 480 В, 3 фазы 132 / 200 А
