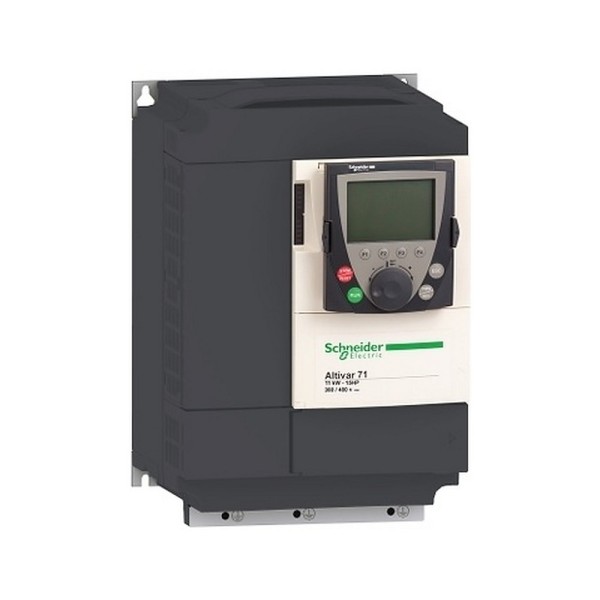

ATV71HD11N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV71HD11N4 Schneider Electric в реальной машине
Когда на объекте стоит задача управлять асинхронным двигателем не просто по скорости, а по моменту, с предсказуемым поведением на разгоне, торможении и при переменной нагрузке, мы обычно начинаем с подбора частотника по току и по условиям монтажа. ATV71HD11N4 преобразователь частоты Schneider Electric из серии Altivar 71 рассчитан как раз на такие сценарии - сложные механизмы, где важны динамика и повторяемость: насосные агрегаты с длинными магистралями, вентустановки с заслонками, конвейерные линии, миксеры, экструдерные узлы, подъемно-транспортные механизмы без избыточных требований к IP.
Практический пример: при запуске ленточного конвейера на холоде часто ловим либо провал скорости, либо излишний токовый удар. Здесь критична корректная настройка разгона и частоты коммутации, чтобы мотор выходил на режим без рывка и без лишнего нагрева. Диапазон выходной частоты у привода широкий, а частота коммутации регулируемая - это дает возможность балансировать между акустикой, нагревом двигателя и качеством регулирования в конкретной механике.
Schneider Electric Altivar 71: что важно для эксплуатации, а не для паспорта
В производственной среде частотник оценивают не по красивым словам, а по тому, как он живет в шкафу управления. У этой модели предусмотрен встроенный фильтр ЭМС. Для нас это означает меньше времени на согласование электромагнитной совместимости с остальной автоматикой: датчики, весовые контроллеры, аналоговые задания, интерфейсы. На практике встроенный фильтр упрощает компоновку, снижает риск наводок на 0-10 В или 4-20 мА и помогает удержать помехи в пределах шкафа, особенно когда рядом стоят ПЛК и модули ввода-вывода.
Еще один приземленный момент - устойчивость к условиям площадки. Нормальная работа в диапазоне температур без снижения номиналов дает нам запас по тепловому режиму, если шкаф стоит в цехе без идеального кондиционирования. Допуски по влажности без конденсации - это про реальную вентиляцию шкафа и грамотную компоновку, чтобы не получать ложные ошибки на переходных режимах, когда ночью холодно, днем жарко.
ATV71HD11N4 Schneider Electric: интерфейсы и сигналы для типового шкафа
Для интеграции в систему управления важны не только силовые клеммы. В приводе есть дискретные и аналоговые каналы, достаточные для типовой обвязки: пуск/стоп, аварийный стоп через внешнюю логику, выбор скоростей, реверс, подтверждение готовности, а также аналоговое задание скорости или момента и аналоговый мониторинг. Это удобно, когда нужно быстро завести установку без расширенных плат и без усложнения схемы.
Из встроенных протоколов присутствует CANopen. В проектах с распределенной периферией это снимает часть проводных сигналов и облегчает диагностику: можно читать состояния, ток, частоту, ошибки, вести удаленный мониторинг. Для нас CANopen ценен еще и тем, что при корректной параметризации упрощается замена привода: конфигурацию можно документировать и воспроизводить без долгих ручных настроек на месте.
Монтаж, стойкость к механике и шум
Altivar 71 в исполнении с IP20 рассчитан на установку в шкафу. Это честный промышленный подход: степень защиты обеспечиваем компоновкой шкафа, правильной вентиляцией, фильтрами, соблюдением зазоров и маршрутизацией кабелей. По вибро- и ударостойкости привод ориентирован на эксплуатацию в машиностроении и на площадках, где шкаф не стоит в лабораторных условиях. Это важно для станочного оборудования, насосных станций на раме, модульных установок, где присутствуют собственные колебания и транспортные воздействия.
Отдельно учитываем акустический фактор. Уровень шума и настраиваемая частота коммутации позволяют подобрать режим, при котором привод не становится источником постоянного высокочастотного писка в операторной зоне, но при этом двигатель не перегревается на низких скоростях. В реальной эксплуатации это влияет и на комфорт персонала, и на ресурс изоляции обмоток.
Электрическая часть и надежность при аварийных режимах
При подборе под сеть 3 фазы мы всегда смотрим на номинальный ток и на поведение при кратковременных перегрузках, потому что механика редко бывает идеальной: клин, загрязнение, вязкая среда, гидроудары. Здесь важна способность выдержать ток в течение ограниченного времени без мгновенного ухода в аварию, чтобы система успела отработать технологическую защиту. Также учитываем расчетный ток КЗ: привязка к условиям сети нужна для корректного выбора аппаратов защиты и согласования вводной автоматики.
- Подходит для шкафной установки на производственных линиях и инженерных системах, где требуется стабильное управление асинхронным двигателем.
- Упрощает электромагнитную обстановку благодаря встроенному ЭМС-фильтру, снижая риск проблем с аналоговыми цепями и связью.
- Поддерживает CANopen для интеграции в распределенные системы и диагностики без лишних проводов.
Если нужен привод под реальную механику, а не под идеальные условия стенда, закладываем ATV71HD11N4 в спецификацию и согласуем схему подключения, защиту и параметры под ваш цикл работы. Обращайтесь - подберем обвязку и дадим рекомендации по настройке под нагрузку.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток30 for 480 3 phases 11 / 15 А
- СерияAltivar 71
- Номинальная мощность11 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...599 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

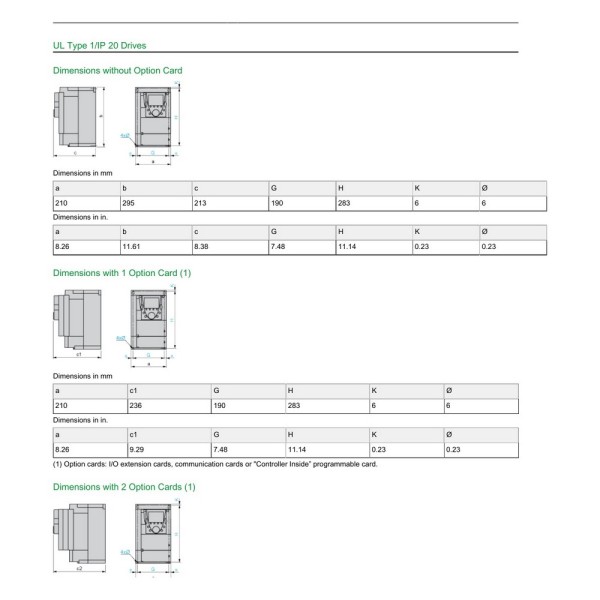

- Высота295 мм
- Глубина213 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина210 мм
- Максимальный ток контактов41.6 в течение 60 с, 3 фазы 11 / 15 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя15 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 22, 3 фазы кА
- Полная мощность24.1 при 380 В, 3 фазы 11 / 15 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса8 кг
- Уровень шума57.4 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...13 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток30 при 480 В, 3 фазы 11 / 15 А
