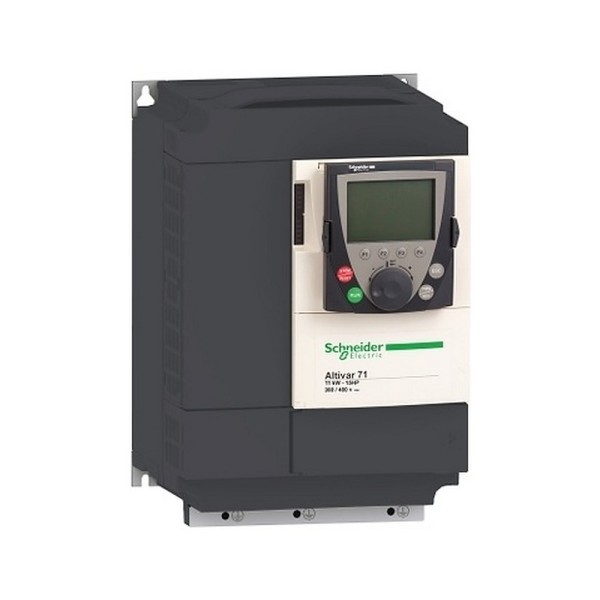

ATV71HD15N4 Schneider Electric в реальной машине
Когда на объекте нужно не просто крутить двигатель, а держать технологию в допуске - по моменту, разгонам, торможению и повторяемости циклов - мы обычно закладываем привод с запасом по управляемости и диагностике. ATV71HD15N4 преобразователь частоты Schneider Electric из серии Altivar 71 рассчитан именно на такие задачи: сложные механизмы, где пусковые токи, инерция и переменные нагрузки являются нормой, а не исключением.
Типовой сценарий: конвейер с тяжелым запуском и несколькими режимами скорости. При прямом пуске получаем просадку сети и механический удар. С частотником настраиваем S-образные разгоны, ограничиваем момент на старте, уводим резонансные зоны, а при останове используем управляемое торможение. В итоге уменьшаем износ редуктора и муфт, и параллельно получаем управляемую энергетику линии.
Почему Altivar 71 от Schneider Electric удобно внедрять в щит
Для нас важна не только мощность, а то, как привод ведет себя в шкафу и рядом с остальной автоматикой. У данного исполнения предусмотрен встроенный фильтр ЭМС - это практично, когда щит уже насыщен ПЛК, аналоговыми датчиками и линиями связи. На вводе меньше сюрпризов по помехам, проще пройти требования по электромагнитной совместимости без отдельного внешнего фильтра и лишних теплопотерь.
Степень защиты IP20 - это честное исполнение под монтаж внутри шкафа. В полевых условиях это означает, что мы не пытаемся ставить привод на стену цеха без оболочки, а организуем нормальную вентиляцию, кабельные вводы и заземление экрана. Для приводов такого класса корректная компоновка шкафа часто дает больше надежности, чем попытка закрыть все дополнительными аксессуарами.
Управление асинхронным двигателем и точность регулирования
Преобразователь ориентирован на асинхронные двигатели и рассчитан на промышленную эксплуатацию с вариативной частотой на выходе. Широкий диапазон выходной частоты полезен не ради рекордов, а для прикладных вещей: подбор оптимальной скорости процесса, работа на пониженных оборотах без рывков, технологические режимы типа медленного дожима, промывки или позиционирования по времени. Отдельно отметим настраиваемую частоту коммутации: ее обычно подбираем по компромиссу шум/нагрев/помехи. В реальном цехе иногда критично уйти от тонального писка двигателя или, наоборот, снизить коммутационные потери на тяжелой нагрузке.
По сигналам управления привод закрывает типичный набор задач: задание скорости по аналоговому каналу, обратная связь, дискретные команды на пуск/стоп/реверс, выбор наборов параметров. Это удобно, когда делаем модернизацию: часть логики оставляем на существующих реле и концевиках, а плавность и защитные функции переносим в привод.
Связь и интеграция в систему управления
Встроенный CANopen - рабочий вариант для машин, где требуется сетевое управление и диагностика без нагромождения дискретных проводов. На практике это дает две вещи. Первая - меньше монтажных ошибок: команда, уставка, статусы и аварии идут по шине. Вторая - предиктивная эксплуатация: в ПЛК можно поднять токовую нагрузку, состояние привода, историю срабатываний и построить сервисные уведомления. Для линий с несколькими приводами это особенно ценно: авария не превращается в угадайку, а диагностируется по коду и контексту.
Эксплуатационная стойкость: вибрация, влажность, температура
Altivar 71 рассчитан на нормальные производственные условия: переносит вибрацию и ударные воздействия по профильным стандартам, работает при высокой влажности без конденсации. В жизни это означает, что привод не капризничает в шкафах на площадках с работающими прессами, дробилками или насосными агрегатами, где микровибрация идет постоянно. При этом мы всегда придерживаемся инженерной гигиены: исключаем конденсат за счет вентиляции и обогрева шкафа, не тянем силовые и сигнальные жгуты в одном лотке, соблюдаем экранирование и PE.
Температурный диапазон без снижения номинала важен при плотной компоновке. Если в шкафу жарко, любой привод начнет ограничивать ток или уходить в перегрев. Здесь проще заранее заложить нормальный тепловой расчет, выбрать корректную вентиляцию и не выжимать из оборудования последние проценты.
Практические заметки по пуску и защите
В приводах такого уровня мы ценим предсказуемое поведение при авариях сети и при коротких замыканиях в пределах допустимых значений. Это не отменяет обязательной селективной защиты, но дает стабильную работу на промышленных вводах, где качество питания не всегда лабораторное. Встроенные функции контроля тока и корректные ограничения по моменту реально спасают механику: например, на шнековых транспортерах можно настроить реакцию на заклинивание так, чтобы не рвать муфты и не жечь двигатель.
Если подбираете привод под асинхронный двигатель для тяжелой машины и нужен управляемый разгон, нормальная диагностика и интеграция по CANopen - закладывайте ATV71HD15N4 Schneider Electric в спецификацию и передавайте нам вводные по мотору и механизму, мы сверим режимы и уставки под вашу технологию.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток39 for 480 3 phases 15 / 20 А
- СерияAltivar 71
- Номинальная мощность15 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...599 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

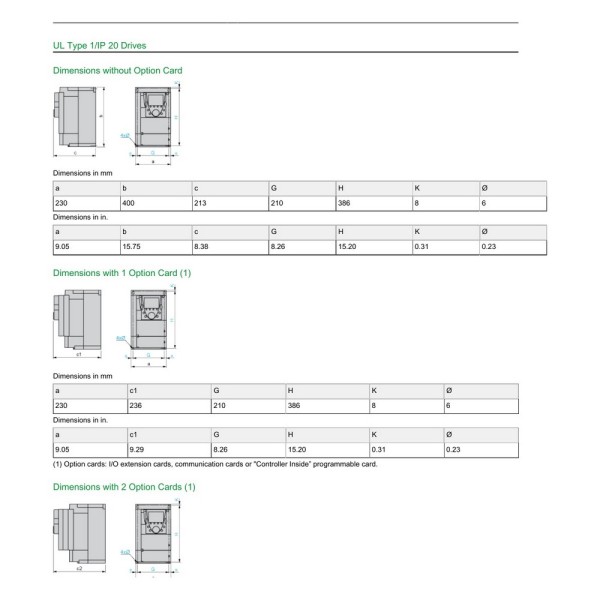

- Высота400 мм
- Глубина213 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина230 мм
- Максимальный ток контактов49.5 в течение 60 с, 3 фазы 15 / 20 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя20 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 22, 3 фазы кА
- Полная мощность31.6 при 380 В, 3 фазы 15 / 20 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса13 кг
- Уровень шума60.2 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...13 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток39 при 480 В, 3 фазы 15 / 20 А
