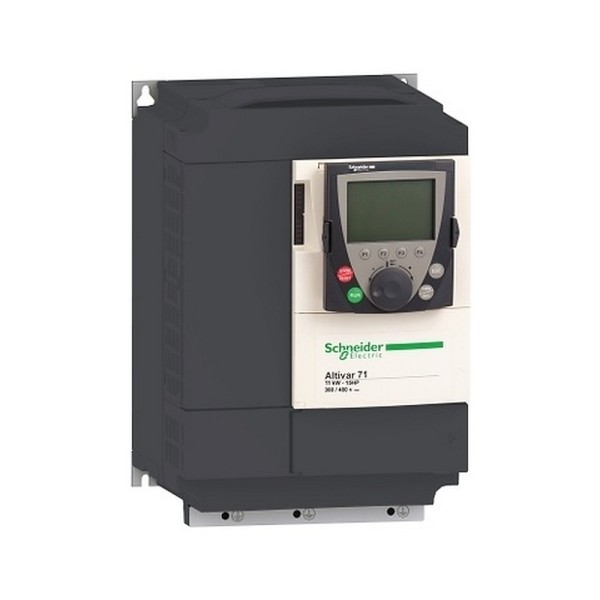

ATV71HD18N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV71HD18N4 Schneider Electric в реальной машине
Когда на объекте нужно стабильно крутить асинхронный двигатель в широком диапазоне скоростей и при этом не ловить срывы по току на разгонах, мы обычно начинаем не с таблицы параметров, а со сценария. Типовой пример - насосная группа с переменным расходом или привод транспортера, где продукт то идет плотным потоком, то проседает. В таких режимах преобразователь частоты должен уверенно держать момент на низких частотах, корректно отрабатывать ускорения и торможения, а также не создавать проблем по электромагнитной совместимости в шкафу управления.
ATV71HD18N4 преобразователь частоты Schneider Electric из серии Altivar 71 как раз рассчитан на сложные машины большой мощности, где требования к управлению и надежности выше среднего. Мы используем эту линейку там, где важно сочетание тяговитого векторного управления асинхронными двигателями, развитой дискретной и аналоговой обвязки и нормальной интеграции в промышленную сеть без внешних костылей.
Schneider Electric Altivar 71: управление и динамика без сюрпризов
Рабочий диапазон выходной частоты до 599 Гц дает запас не только для стандартных задач, но и для высокоскоростных шпинделей, центрифуг и испытательных стендов. На практике это означает, что мы можем настроить привод под нестандартную кинематику: например, уйти от ременной передачи и компенсировать это скоростью, не упираясь в ограничение по частоте.
Регулируемая частота коммутации 1-16 кГц - важная штука в эксплуатации. На вентиляторных установках мы часто поднимаем коммутацию, чтобы уйти от акустического писка двигателя в слышимый диапазон, а на тяжелых приводах, наоборот, опускаем, чтобы снизить тепловую нагрузку на силовую часть и не разгонять потери. Это позволяет балансировать между шумом, нагревом и качеством тока без замены железа.
Интеграция в шкаф и сети: меньше внешних модулей
Встроенный фильтр ЭМС сокращает количество внешних компонентов в шкафу и упрощает прохождение внутренней приемки по помехам, особенно когда рядом стоят датчики 4-20 мА, весовые контроллеры или энкодеры. В реальной сборке это минус одна позиция в спецификации и меньше шансов получить наводки от длинных моторных кабелей.
По обмену данными предусмотрен CANopen. Для нас это удобный вариант, когда нужно быстро завести привод в состав линии с компактной топологией и диагностикой по сети: статус, аварии, задания скорости, переключение наборов параметров. В результате оператор видит причину останова не по лампочкам на двери шкафа, а в HMI или SCADA, а сервис получает нормальную картину по событиям.
Набор встроенных дискретных и аналоговых каналов облегчает типовые схемы: Пуск/Стоп, Реверс, выбор фиксированных скоростей, внешний потенциометр, задание от ПЛК, а также аналоговая обратная связь от датчика давления или разрежения. В прикладных задачах это позволяет локально замкнуть контур регулирования без лишних преобразователей сигналов и промежуточных реле.
ATV71HD18N4 Schneider Electric: устойчивость к условиям цеха
Мы обращаем внимание на то, как привод переносит не лабораторию, а реальный цех. Диапазон рабочих температур -10...50 °C без снижения номинала снимает типовую головную боль с перегревами летом в неидеально вентилируемых шкафах. Для складских зон и неотапливаемых помещений важна температура хранения до -25...70 °C - оборудование переживает логистику и простои без деградации.
Влажность 5...95 % без конденсата и степень загрязнения 2 по EN/IEC 61800-5-1 - это про адекватную работу в стандартной промышленной среде при условии грамотного шкафа: нормальная вентиляция, фильтры, отсутствие агрессивной пыли и капель. Степень защиты IP20 прямо говорит, что это компонент для установки внутри шкафа управления, а не для открытого монтажа возле станка.
Отдельно отмечаем механическую стойкость: вибрации по EN/IEC 60068-2-6 и удар 15 gn по EN/IEC 60068-2-27. В эксплуатации это помогает, когда шкаф стоит на металлоконструкции рядом с прессом, дробилкой или компрессорной, и по корпусу регулярно прилетают импульсы. Привод не должен терять контакт на клеммах и уходить в случайные аварии от дребезга.
Что важно учесть при применении
- Для силовой части закладываем правильную селективность защиты и проверяем расчетный ток КЗ на вводе, чтобы не выйти за допустимые условия для силового модуля.
- Держим дисциплину по заземлению и экранированию моторного кабеля - это напрямую влияет на помехоустойчивость аналоговых цепей и стабильность связи.
- По теплу: учитываем вентиляцию шкафа и реальную частоту коммутации, потому что именно настройками легко как улучшить акустику, так и добавить нагрев.
Если нужен привод под 3-фазную сеть до 480 В с понятной сетевой интеграцией, встроенной ЭМС-начинкой и запасом по режимам - берем ATV71HD18N4 и подбираем схему включения под вашу механику и цикл. Передайте нам условия по двигателю, нагрузке и сети - предложим рабочую конфигурацию и уставки под запуск.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток37.5 for 480 3 phases 18.5 / 25 А
- СерияAltivar 71
- Номинальная мощность18,5 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...599 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

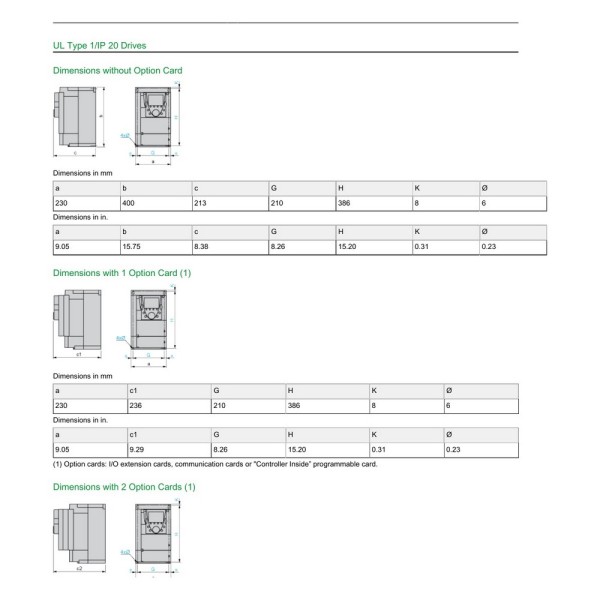

- Высота400 мм
- Глубина213 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина230 мм
- Максимальный ток контактов61.5 в течение 60 с, 3 фазы 18.5 / 25 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя25 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 22, 3 фазы кА
- Полная мощность29.9 при 380 В, 3 фазы 18.5 / 25 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса15 кг
- Уровень шума60.2 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...13 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток37.5 при 480 В, 3 фазы 18.5 / 25 А
