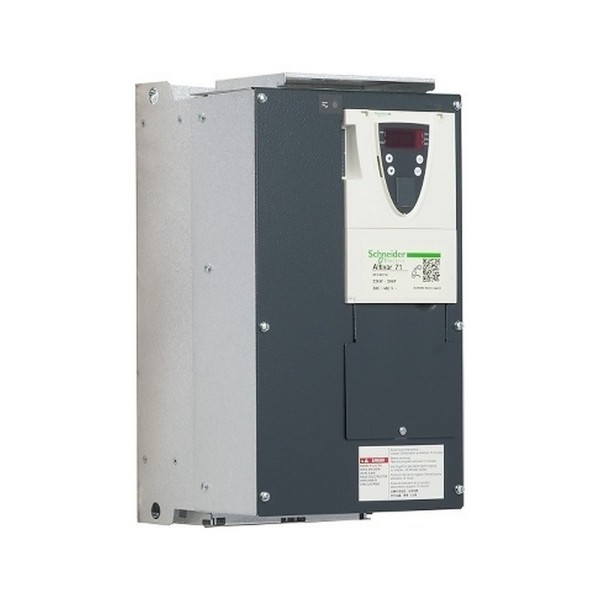

Schneider Electric ATV71HD22N4 в реальной машине
Когда на объекте стоит задача стабильно крутить 22 кВт асинхронный двигатель на 3-фазной сети до 480 В, мы в первую очередь смотрим не на красивую витрину параметров, а на поведение привода в режимах разгона, торможения и на помехоустойчивость. ATV71HD22N4 преобразователь частоты Schneider Electric из серии Altivar 71 рассчитан именно на сложные машины большой мощности, где есть инерция, переменные нагрузки и требования к повторяемости цикла.
Типовой сценарий - насосная или вентиляторная группа с сезонной регулировкой, но на практике чаще встречаем его на миксерах, транспортерах, дробилках и намотчиках, где важны плавный пуск, удержание момента и корректная работа автоматики на дискретных и аналоговых сигналах. Здесь критична не только номинальная мощность, но и запас по току в переходных процессах, а также способность привода переживать кратковременные перегрузки без ухода в неконтролируемые аварии.
Altivar 71 ATV71HD22N4: управление и интеграция в шкаф
Встроенный CANopen - это не просто строка в спецификации. В сетевых системах (компактные линии, групповые шкафы, распределенная периферия) CANopen позволяет аккуратно забирать статус, фактическую частоту, ток, ошибки и команды, не плодя дискретные цепи. В результате уменьшаем количество клемм, вероятность наводок и время диагностики. Для сервисной службы это означает: открыли журнал, увидели причину, локализовали узел.
По сигналам управления привод удобен для классической схемы: задание скорости от аналогового источника (ПЛК, потенциометр, технологический датчик), плюс дискретные команды Пуск/Стоп/Реверс/Сброс. Наличие аналогового выхода позволяет отдать во внешнюю систему реальное значение (например, частоту или ток двигателя) и использовать его для трендов, архивирования или простого стрелочного прибора в двери шкафа.

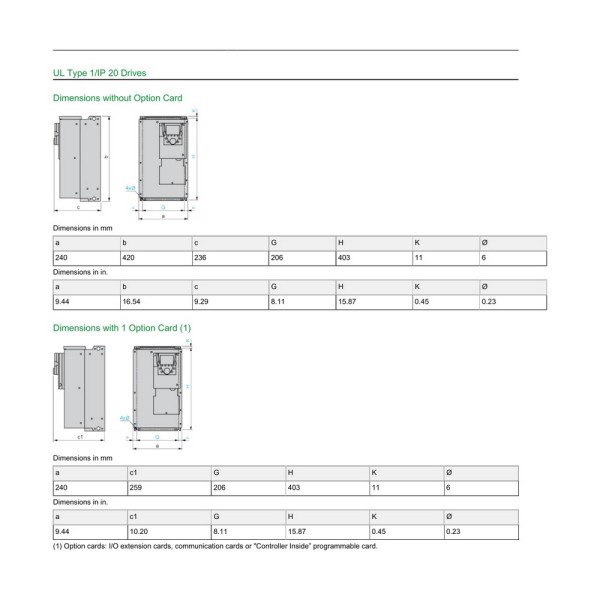

Габариты и масса важны не меньше, чем электрическая часть. При ширине 230 мм и высоте 420 мм привод встает в типовой шкаф без экзотики по компоновке, но мы всегда закладываем нормальный воздушный канал и проверяем тепловой режим в связке с автоматом, дросселем и вентиляцией. IP20 означает: это решение для установки внутри шкафа, а не на стене в цеху без защиты от пыли и прикосновения.
Schneider Electric ATV71HD22N4: помехи, частота ШИМ и акустика
Встроенный фильтр ЭМС - практический плюс в тех случаях, когда рядом чувствительная измерительная часть или длинные линии управления. На объектах с весовыми дозаторами, датчиками давления 4-20 мА и частотниками в одном шкафу именно ЭМС обычно определяет, будет ли система работать спокойно или начнутся плавающие показания и ложные срабатывания входов.
Регулируемая частота коммутации 1-16 кГц дает нам инструмент под конкретный мотор и требования по шуму. Простой пример: на вентустановке в офисном здании часто поднимаем частоту ШИМ, чтобы убрать слышимый писк двигателя на малых оборотах. На тяжелом приводе с длинным кабелем наоборот иногда разумнее держать частоту ниже, чтобы снизить нагрев и напряжения на изоляции. Уровень шума самого устройства порядка 59,9 дБ - это не про комфорт в цеху, а про понимание, что при плотной компоновке шкафов понадобится нормальная вентиляция и акустические ожидания от вентиляторов привода.
Диапазон выходной частоты до 599 Гц полезен не потому, что все крутят мотор на таких значениях, а как признак запаса по алгоритмам и режимам. В специализированных задачах (испытательные стенды, высокоскоростные шпиндели с подходящим двигателем, центрифуги) возможность уйти выше стандартных 50-60 Гц упрощает архитектуру без отдельного умножителя частоты.
Надежность в эксплуатации: температура, влажность, вибрации
Мы всегда проверяем условия цеха, потому что привод живет не в паспорте, а рядом с компрессорами, редукторами и виброоборудованием. Рабочий диапазон -10...50 °C без снижения номинальных характеристик - это значимый пункт для шкафов в неотапливаемых помещениях и для летних пиков, когда температура внутри шкафа легко уходит за +40 °C. Температура хранения -25...70 °C полезна для логистики и резерва на складе, когда оборудование месяцами стоит до монтажа.
Влажность 5...95 % без конденсата по IEC 60068-2-3 - практическое ограничение: в сырых помещениях важно не загонять шкаф в режимы, где появляется точка росы. В таких случаях мы закладываем подогрев и корректную вентиляцию, иначе электроника деградирует быстрее, чем хотелось бы.
Вибростойкость по EN/IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 - это то, что спасает в реальных шкафах на рамах, рядом с прессами и дробилками. Если привод стоит на металлоконструкции, которая живет своей жизнью, механическая стойкость напрямую влияет на надежность клемм, силовых шин и плат.
Что учитываем при подборе и пусконаладке
По входному току и расчетному току КЗ проверяем защиту: автомат, селективность, сечение кабеля, реальную мощность трансформатора.
Для длинных моторных линий заранее оцениваем необходимость выходного дросселя или dv/dt-фильтра, особенно если кабель идет в лотках рядом с сигналами.
Степень загрязнения 2 по EN/IEC 61800-5-1 подразумевает нормальную среду внутри шкафа: без токопроводящей пыли и агрессивных аэрозолей.
Если нужен привод под 22 кВт с нормальной интеграцией по CANopen, встроенной ЭМС-частью и предсказуемым поведением в промышленной эксплуатации, закладывайте ATV71HD22N4 в спецификацию и присылайте схему шкафа - проверим токи, защиту и условия монтажа перед поставкой.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток42 for 480 3 phases 22 / 30 А
- СерияAltivar 71
- Номинальная мощность22 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...599 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated
- Высота420 мм
- Глубина236 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина230 мм
- Максимальный ток контактов72 в течение 60 с, 3 фазы 22 / 30 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя30 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 22, 3 фазы кА
- Полная мощность32.9 при 380 В, 3 фазы 22 / 30 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса21 кг
- Уровень шума59.9 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...13 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток42 при 480 В, 3 фазы 22 / 30 А
