ATV71HD22N4Z преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
На практике преобразователь частоты в диапазоне 22 кВт покупают не ради экономии на пускателях, а чтобы машина стабильно держала режим при переменной нагрузке и не требовала постоянных выездов для подстройки. В цехах это обычно вентиляторы и насосы с дросселированием, конвейеры с рывками на старте, мешалки с вязким продуктом, экструдерные узлы с требованием к моменту. ATV71HD22N4Z закрывает именно такие задачи: тяжелые режимы, реальные помехи в сети, длинные кабели до двигателя и жесткая эксплуатация в шкафу управления.

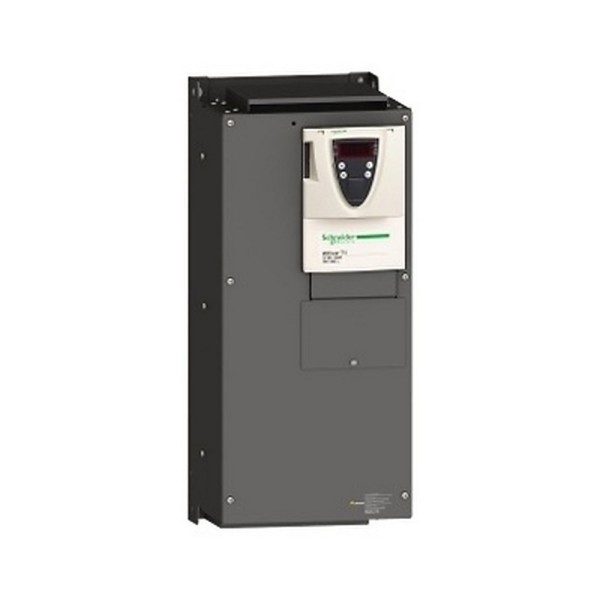

Schneider Electric Altivar 71 ATV71HD22N4Z в силовой части шкафа
Мы рассматриваем этот привод как силовой модуль для 3-фазной сети до 480 В с типовой архитектурой: автомат - дроссель/фильтр (по месту) - ПЧ - двигатель. Встроенный фильтр ЭМС упрощает прохождение внутренней электромагнитной совместимости на объекте: меньше внешних компонентов, проще компоновка, меньше шансов ошибиться с заземлением экрана. Это важно не на бумаге, а когда рядом стоят весы, датчики 4-20 мА и ПЛК, которые начинают ловить наводки после запуска частотника.
Отдельно отмечаем регулируемую частоту коммутации. В реальной эксплуатации это инструмент, а не цифра в паспорте: можно снизить коммутацию, чтобы разгрузить тепловой режим и уменьшить требования к вентиляции шкафа, либо поднять - когда надо уйти от акустического резонанса двигателя или снизить слышимый писк на низких оборотах. Балансируем EMI, нагрев и акустику под конкретный механизм.
ATV71HD22N4Z Schneider Electric для сложных механизмов
Серия Altivar 71 изначально рассчитана на сложные машины большой мощности, где важны не только разгон и торможение, но и устойчивость к просадкам, повторяемость момента и корректная отработка аварийных сценариев. Для асинхронных двигателей это означает предсказуемое управление при изменении момента сопротивления, без самопроизвольных остановов от перегрузки в переходных режимах.
По входам/выходам привод удобно стыкуется с типовой автоматикой: есть дискретные сигналы для команд Пуск/Стоп, реверс, выбор скоростей, внешние блокировки; аналоговые каналы - под задание скорости от ПЛК или потенциометра и под обратную связь (например, давление, разрежение, уровень). Встроенный CANopen упрощает интеграцию в распределенную систему, где привод должен быть узлом сети, а не отдельным островом с кучей проводов. На CANopen обычно выносят уставку, статус, диагностические слова, а дискреты оставляют на локальные межблокировки, чтобы при обрыве связи машина оставалась в безопасном состоянии.
Механика, климат и устойчивость в эксплуатации
В промышленности привод редко живет в стерильных лабораторных условиях. Здесь полезно усиленное механическое исполнение и подтвержденные испытания по вибрации и удару по EN/IEC 60068. На объектах с вибрацией (насосные на металлоконструкциях, компрессорные, дробилки) это снижает риск проблем с клеммами, разъемами и внутренними соединениями после нескольких месяцев работы.
Рабочий диапазон температур -10...50 °C без снижения номинала удобен для большинства шкафов в цеху и в контейнерных насосных, где отопление есть не всегда, а летом шкаф перегревается. Влажность до 95% без конденсата - это про нормальную жизнь в помещениях с технологической влагой, когда важно обеспечить вентиляцию и исключить точку росы, а не надеяться на лак и чудеса.
Степень защиты IP20 подразумевает установку в шкафу или в электротехническом помещении с контролируемым доступом. Мы обычно закладываем правильную вентиляцию и трассировку силовых и сигнальных жгутов: силовые кабели отдельно, экраны на 360° у ввода, короткие соединения PE. Это дает больше эффекта, чем попытки лечить помехи ферритами после пусконаладки.
Практические сценарии применения
Насосная станция: вместо дросселирования держим давление по датчику, уменьшаем гидроудары, получаем мягкий пуск и прогнозируемую защиту двигателя.
Конвейер: настраиваем разгон так, чтобы не рвать ленту и не выбивать автомат при старте с грузом, добавляем межблокировки по дискретным входам от концевиков и аварийных тросов.
Вентиляция: уходим от ступенчатого регулирования, снижаем шум и энергопотребление, а по сети CANopen забираем диагностику и наработку для обслуживания по состоянию.
Если вам нужно корректно подобрать обвязку (автомат, кабель, дроссель, экранирование) и увязать привод с ПЛК и защитами, пришлите схему и параметры двигателя - мы проверим применимость ATV71HD22N4Z преобразователь частоты Schneider Electric и дадим инженерные рекомендации по внедрению. Заказывайте и закладывайте в проект с учетом реальных условий монтажа.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток192 for 480 3 phases 132 / 200 А
- СерияAltivar 71
- Номинальная мощность22 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

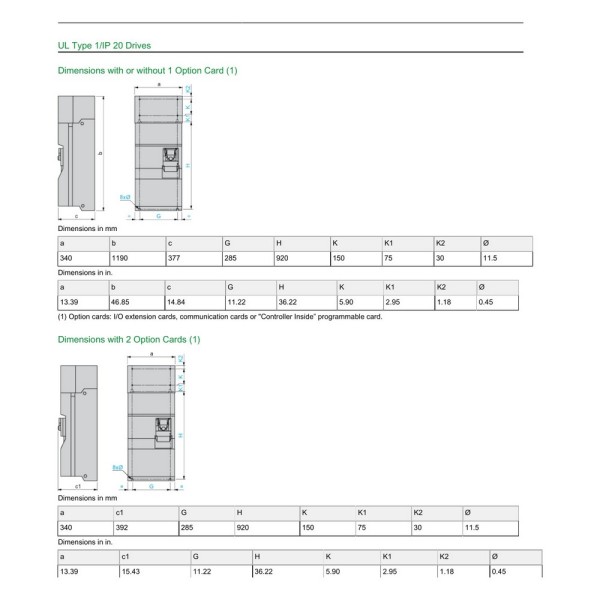

- Высота1190 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина340 мм
- Максимальный ток контактов388 в течение 60 с, 3 фазы 132 / 200 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя200 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 35, 3 фазы кА
- Полная мощность157.3 при 380 В, 3 фазы 132 / 200 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса80 кг
- Уровень шума66 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость7 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток192 при 480 В, 3 фазы 132 / 200 А
