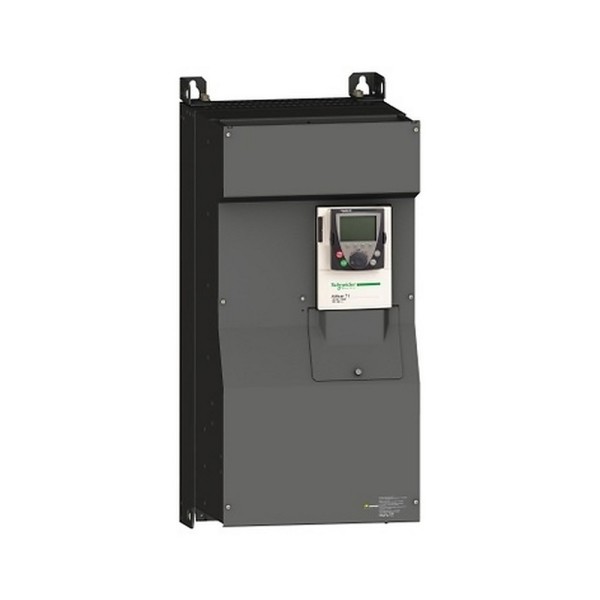

ATV71HD30N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV71HD30N4 Schneider Electric в реальной схеме управления
Чаще всего к нам обращаются, когда нужно стабильно крутить асинхронный двигатель на установке с переменной нагрузкой: насосная с перепадами давления, вентилятор с управлением по датчику, шнек или транспортер, где важны плавный пуск и предсказуемая динамика. В таких задачах преобразователь частоты важен не паспортной мощностью, а тем, как он отрабатывает разгон, держит момент на низах, не ловит помехи от длинных кабелей и не уходит в аварии от просадок и условий щита.
Altivar 71 в исполнении ATV71HD30N4 мы рассматриваем как рабочий инструмент для промышленной автоматизации, где ПЧ становится частью системы: есть ПЛК, есть сеть, есть требование по ЭМС, и есть эксплуатация, а не стендовые испытания.
Почему именно Altivar 71 и что дает ATV71HD30N4
Ключевая практическая ценность этой серии - в гибкой настройке под механику и в предсказуемом поведении в типовых промышленных режимах. Диапазон выходной частоты позволяет закрывать как стандартные 50 Гц, так и нестандартные режимы: например, высокооборотный привод, испытательный стенд или технологию, где частота задается от внешнего регулятора. Отдельно отмечаем регулируемую частоту коммутации: ей реально пользуются, когда нужно сбалансировать акустику двигателя, нагрев и уровень помех на объекте. На практике это выглядит так: на длинных моторных линиях снижаем коммутацию, чтобы упростить жизнь датчикам и связи; на «тихих» помещениях поднимаем, чтобы убрать слышимый писк двигателя.
Встроенный фильтр ЭМС - не декоративная опция. Он экономит место в шкафу, снижает количество внешних компонентов и упрощает прохождение внутренней приемки по электромагнитной совместимости, особенно когда рядом стоят аналоговые цепи 4-20 мА или частотные датчики.
Интеграция в систему: вводы/выводы, аналог, CANopen
В реальной автоматизации ПЧ редко работает «сам по себе». Нужны дискретные сигналы (пуск/стоп, реверс, аварийный сброс), аналоговые задания (скорость, давление, разрежение) и обратная связь. Здесь удобно, что у привода предусмотрены и дискретные входы, и аналоговые каналы, плюс аналоговый выход - например, под выдачу текущей частоты/нагрузки на старый регистратор или на вход контроллера, когда сеть не используется.
Встроенный CANopen закрывает типовую задачу недорогой приводной шины: несколько приводов на линии, обмен заданиями и статусами, диагностика. В проектах с CANopen мы обычно задаем единый профиль телеграмм, выносим аварийные коды в ПЛК и делаем реакцию на типовые события (перегруз, потеря фазы, недопустимая скорость). Так эксплуатация получает не просто «авария», а понятный сценарий обслуживания.
ATV71HD30N4 преобразователь частоты Schneider Electric и условия эксплуатации в щите
По опыту, половина проблем с частотниками - не от алгоритмов, а от условий: вибрация, температура, влажность, качество монтажа. Поэтому мы всегда смотрим на устойчивость к внешним воздействиям. Для промышленных объектов важны параметры вибростойкости и ударостойкости по EN/IEC 60068: это то, что отличает работу в «живом» цехе или на насосной от лаборатории. Когда рядом работают компрессоры, редукторы, крупные вентиляторы, вибронагрузка на шкаф реальна, и запас по механической стойкости снижает риск плавающих отказов по контактам и разъемам.
Диапазон рабочей температуры без снижения номинала полезен именно летом, когда в шкафу уже жарко от автоматов, трансформаторов и соседних приводов. Влажность без конденсата - важное уточнение: если шкаф стоит на границе теплого и холодного помещений, мы всегда закладываем обогрев/вентиляцию, чтобы не получить выпадение росы на платах.
Степень защиты IP20 прямо говорит о сценарии установки: это размещение внутри электротехнического шкафа с нормальной вентиляцией и соблюдением степеней загрязнения. Для нас это означает два обязательных пункта: корректная организация воздушного потока и культура трассировки кабелей (силовые отдельно от сигналов, экраны - по месту, правильное заземление).
Электрическая часть: токи, КЗ и совместимость с сетью
При подборе мы всегда проверяем не только двигатель, но и сеть: вводной автомат, уставки защиты, расчетный ток короткого замыкания на шинах. Указание допустимого уровня КЗ - это подсказка проектировщику, что шкаф должен быть собран с учетом реальной мощности источника, иначе защита и коммутационная аппаратура могут оказаться вне допустимой области.
Для эксплуатации важен и уровень шума самого устройства: в ряде объектов (диспетчерские, локальные станции) это не мелочь. А габариты и масса - не «для справки»: они определяют, нужен ли монтаж на усиленную панель, как организовать сервисный доступ, и не придется ли перекраивать компоновку шкафа под кабельные вводы и радиусы изгиба.
Мини-примеры применения
Насос с поддержанием давления: аналоговый датчик дает задание регулятору, ПЧ держит частоту, а на аналоговый выход можно вывести фактическую скорость на верхний уровень или на резервный контроллер.
Вентиляция с длинным моторным кабелем: корректируем частоту коммутации, аккуратно разводим силовые и сигнальные линии, используем потенциал встроенного ЭМС-фильтра, чтобы не ловить наводки на датчики.
Линия с несколькими приводами: CANopen позволяет централизованно управлять режимами, собирать диагностику и строить межприводные блокировки без лишней дискретики.
Если вам нужен привод под 3-фазную сеть до 480 В с понятной интеграцией в шкаф и промышленной устойчивостью, закладывайте ATV71HD30N4 в спецификацию и присылайте схему управления - проверим совместимость по сети, мотору и условиям установки, чтобы на пусконаладке не тратить смены на устранение «мелочей».
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Номинальный выходной ток56 for 480 3 phases 30 / 40 А
- СерияAltivar 71
- Номинальная мощность30 кВт
- Максимальная выходная частота0.1...599 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

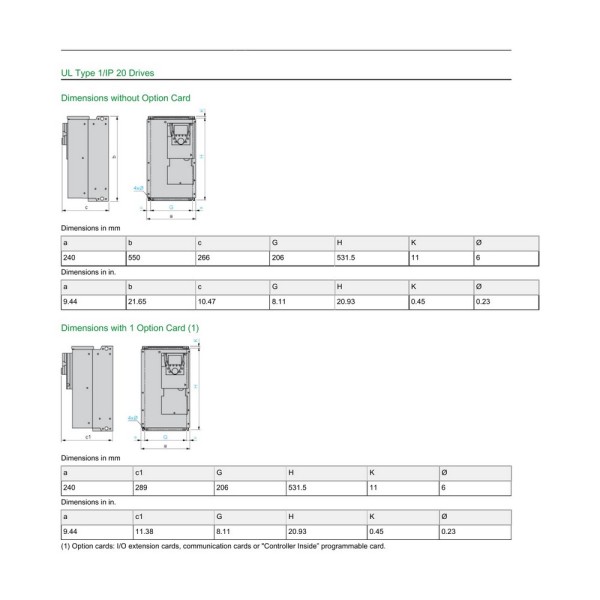

- Высота550 мм
- Глубина266 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина240 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP20
- Мощность двигателя40 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 22, 3 фазы кА
- Полная мощность43.4 при 380 В, 3 фазы 30 / 40 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса37 кг
- Уровень шума64 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1 gn (f = 13...200 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток56 при 480 В, 3 фазы 30 / 40 А
