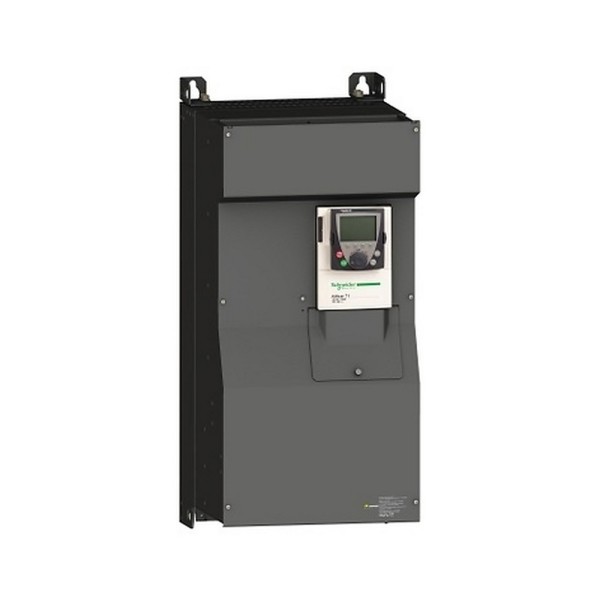

ATV71HD37N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV71HD37N4 Schneider Electric в реальной машине
В типовом проекте у нас это выглядит так: есть асинхронный двигатель на технологическом узле (насос, вентилятор, шнек, экструдер), и заказчик просит не просто регулировку скорости, а стабильный момент на низких оборотах, адекватное поведение при перегрузках и нормальную диагностику. ATV71HD37N4 преобразователь частоты Schneider Electric как раз рассчитан на сложные механизмы большой мощности, где динамика привода и предсказуемость важнее, чем формальная совместимость по напряжению.
Когда привод работает на линии 24/7, проблемы обычно не в том, что он не едет, а в том, что он то уходит в аварию на разгонах, то ловит помехи по управлению, то перегревается в шкафу. Поэтому мы всегда смотрим на то, как устройство переживает реальную эксплуатацию: пусковые токи, качество сети, электромагнитную обстановку, вибрацию от агрегата и температурный режим шкафа.
Почему Altivar 71 от Schneider Electric держит нагрузку и сеть
Серия Altivar 71 проектировалась под промышленную силовую часть, где нет идеальной синусоиды и чистой земли. Встроенный фильтр ЭМС - это не галочка в паспорте, а снижение риска, что частотник начнет мешать датчикам, аналоговым сигналам или связи в шкафу. В установках с частотными помехами (длинные моторные кабели, плотная компоновка, совместная прокладка с цепями 4-20 мА) встроенная фильтрация упрощает ввод в эксплуатацию: меньше времени уходит на подбор внешних фильтров и борьбу с наводками.
Отдельно отмечаем работу по току. Для приводов этого класса критично, чтобы устройство корректно отрабатывало кратковременные перегрузки без ложных отключений, но при этом защищало силовую часть и двигатель. На тяжелых механизмах это проявляется на разгонах, при закусывании материала, при резком изменении противодавления у насосов. Здесь важна не только мощность, но и адекватная реакция по ограничению тока и удержанию момента.
Интерфейсы управления и связь CANopen без лишней экзотики
В практике автоматизации чаще всего требуются два сценария: быстрый локальный ввод (потенциометр/аналог, дискреты Пуск-Стоп-Реверс) и интеграция в ПЛК по полевой шине. Наличие CANopen закрывает задачу компактной сети на машине - удобно для упаковочных линий, транспортных систем, дозаторов, где есть распределенная периферия и нужно обмениваться командами скорости, состояниями и диагностикой без перегруза проводкой.
По аналоговым и дискретным цепям важно не количество ради количества, а возможность развести управление без костылей: отдельный вход под задание скорости, отдельный - под коррекцию/ограничение, дискреты под межблокировки, разрешение, аварийный сброс. Чем меньше промежуточных реле и преобразователей уровней, тем выше итоговая надежность и проще поиск неисправности.
ATV71HD37N4 Schneider Electric и условия в шкафу
В цехе редко бывает лаборатория. Учитываем температурный режим без снижения характеристик в рабочем диапазоне, а также хранение на складе и в неотапливаемых помещениях. Для нас это означает меньше ограничений при логистике и меньше сюрпризов при сезонных пусках. Плюс обращаем внимание на влажность без конденсации: частотник живет в шкафу, где возможны перепады температуры, и если проектом не предусмотрен обогрев/вентиляция, конденсат становится реальной причиной пробоев и ложных ошибок.
Механика тоже важна. Вибрации и удары - обычная история на рамах, рядом с редуктором, на мобильных установках. Нормированная вибро- и ударостойкость по EN/IEC 60068 - это не абстрактные тесты, а гарантия, что клеммы, силовые модули и платы не начнут деградировать от постоянной тряски.
Настройка, шум и коммутация с учетом объекта
Регулируемая частота коммутации позволяет балансировать между акустическим шумом двигателя, нагревом и уровнем помех. На вентиляторных установках мы часто поднимаем частоту коммутации, чтобы уйти от слышимого писка, а на тяжелых приводах и при высокой температуре в шкафу, наоборот, выбираем более консервативные значения, чтобы снизить тепловую нагрузку. Здесь важно, что диапазон настройки дает инженеру свободу под конкретный объект, а не вынуждает жить с одним заводским режимом.
Максимальная выходная частота полезна не только для высоких оборотов. Она дает запас по настройкам для специализированных шпинделей, центрифуг, испытательных стендов, где частота выходит за рамки стандартных 50-60 Гц. При этом на обычных механизмах мы все равно задаем технологические ограничения, чтобы не загнать агрегат в режим кавитации, резонансов или превышения допустимых оборотов.
Практические примеры применения
Насосная группа: плавный разгон и поддержание расхода без гидроударов, снижение износа арматуры, стабильная работа при просадках сети.
Конвейер с переменной загрузкой: удержание скорости при изменении момента, корректная отработка кратковременных перегрузок, контроль аварийных ситуаций без лишних остановов линии.
Дробилка/смеситель: работа на низких оборотах с высоким моментом, предсказуемые ограничения по току, удобная диагностика причин остановки для службы эксплуатации.
Если нужен привод под серьезную механику, где важны устойчивость к помехам, нормальная интеграция в автоматику и эксплуатационная живучесть, закладывайте ATV71HD37N4 в спецификацию и присылайте схему шкафа - проверим по сети, торможению, кабелям и защите, чтобы частотник отработал без сюрпризов.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток69 for 480 3 phases 37 / 50 А
- СерияAltivar 71
- Номинальная мощность37 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...599 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

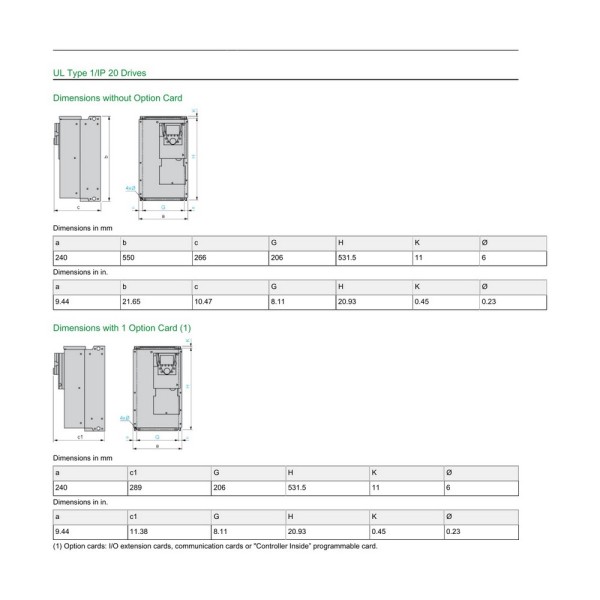

- Высота550 мм
- Глубина266 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина240 мм
- Максимальный ток контактов130 в течение 2 с, 3 фазы 37 / 50 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя50 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 22, 3 фазы кА
- Полная мощность55.3 при 380 В, 3 фазы 37 / 50 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса37 кг
- Уровень шума64 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...13 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток69 при 480 В, 3 фазы 37 / 50 А
