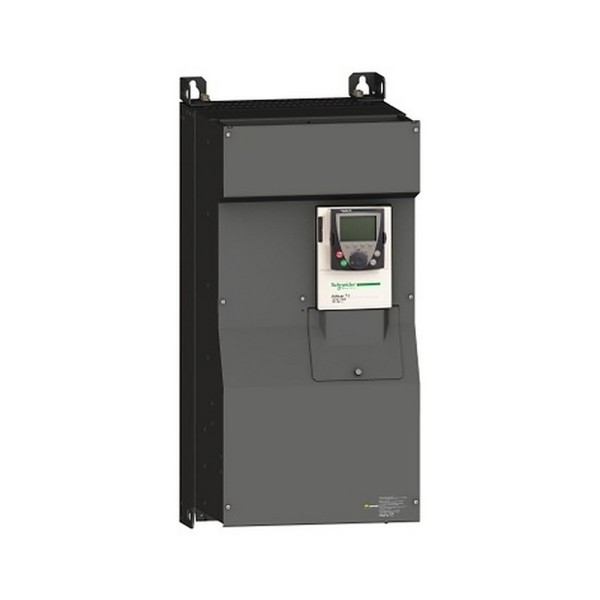

ATV71HD55N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как обычно выглядит задача на объекте
Есть асинхронный двигатель на 55 кВт, который крутит насос, вентилятор, экструдер или редукторную линию. В ручном режиме он стартует резко, берет пиковый ток, греет механику и периодически выбивает защиту, а при изменении нагрузки скорость гуляет. На таких узлах мы обычно ставим частотный привод не ради регулирования ради регулирования, а чтобы управлять моментом, разгоном, торможением и защитами так, как это реально нужно эксплуатации. Для этой роли подходит ATV71HD55N4 преобразователь частоты Schneider Electric - из семейства Altivar 71, рассчитанного на тяжелые и комплексные машины большой мощности.
Schneider Electric Altivar 71: управление, которое держит механику
В приводах этого класса важна не только номинальная мощность, а способность стабильно работать при переменных моментах и в длинных циклах. Altivar 71 на практике нормально отрабатывает режимы, где есть инерция, периодические перегрузы и требование к предсказуемому разгону. Это напрямую снижает ударные нагрузки на муфты и редуктор, уменьшает риск проворота ремней, а по технологической части дает повторяемость режима.
Диапазон выходной частоты до 500 Гц полезен не как экзотика, а для прикладных случаев: высокоскоростные шпиндели, испытательные стенды, центрифуги, где надо уйти от типовых 50-60 Гц и при этом сохранить управляемость. Регулируемая частота коммутации позволяет балансировать между нагревом двигателя, акустикой и ЭМС. На объектах с ночными сменами часто уходим в режим, где по шуму это критично, но не вылезаем за пределы тепловых условий двигателя.
ATV71HD55N4 Schneider Electric в шкафу управления и по коммуникациям
На монтаже всегда всплывает вопрос: как быстро и без сюрпризов привязать привод к существующей автоматике. Здесь полезна встроенная поддержка CANopen - без внешних шлюзов для типовых задач: задание скорости, пуск-стоп, выбор фиксированных скоростей, чтение состояния, диагностика аварий. Это удобно, когда на линии уже есть ПЛК с полевой шиной, а тянуть дополнительные дискреты не хочется из-за наводок и кабельного хозяйства.
Отдельно отмечаем наличие встроенного фильтра ЭМС. В реальной эксплуатации это экономит место и упрощает трассировку, но главное - уменьшает риск, что у нас начнут сбоить датчики, весы, аналоговые входы или связь на соседних шкафах. Для объектов с частотниками в одном помещении ЭМС - это не теория, а источник сложноуловимых проблем, особенно когда рядом стоят измерительные каналы или длинные линии управления.
Что дают аналоговые и дискретные сигналы в реальном применении
Даже при работе по шине мы часто оставляем локальные цепи: резервный потенциометр, локальный пульт, аппаратный стоп, дискреты от концевиков или датчиков давления. Набор входов-выходов у Altivar 71 позволяет собрать типовую обвязку без отдельного удаленного ввода. Пример: один аналог задает скорость от ПЛК, второй - ограничение по технологическому параметру (например, давление или разрежение), а аналоговый выход отдаем на регистратор или старую АСУ ТП как обратную связь по скорости или току. По дискретам обычно заводим разрешение, аварийный стоп, выбор режима и подтверждение внешних блокировок.
Устойчивость к условиям цеха: вибрации, влажность, температура
Мы смотрим не только на электрические параметры, но и на то, как привод переносит реальную среду: компрессорные, насосные, участки с вибрацией от рам и трубопроводов. Указанная вибростойкость и ударостойкость по EN/IEC 60068 - это не формальность. Если привод стоит в шкафу на металлоконструкции рядом с агрегатом, именно механическая стойкость часто определяет, будет ли раз в месяц пропадать контакт на клеммах и появляться плавающие ошибки.
Диапазон рабочей температуры без снижения номинала важен тем, что в жарких электрощитовых не приходится искусственно занижать нагрузку или срочно городить дополнительный кондиционер. По влажности без конденсата - стандартное требование для большинства цехов, но мы всегда подчеркиваем: критично не значение процента, а организация вентиляции шкафа и исключение точки росы. Привод IP20 означает, что он рассчитан на установку внутри шкафа, а не на открытом участке - это правильная архитектура для 55 кВт, где важны и безопасность, и контролируемая вентиляция.
Токи, пуски и защита сети
Для 55 кВт ключевое - корректно оценить токи, условия пуска и защиту. Привод такого типоразмера уверенно работает в сетях 3x380-480 В при корректно подобранных автоматах, кабелях и уставках. В проектах с ограничением по мощности ввода частотник часто помогает сгладить пусковые броски и держать потребление в рамках, но это работает только при грамотной настройке разгона и ограничений по току. Также обращаем внимание на расчетный ток КЗ: при высоких КЗ на вводе важно сверить аппаратуру защиты и условия установки, чтобы не выйти за допустимые режимы.
Практика внедрения и типовые сценарии
- Насосные станции: мягкий разгон, защита от сухого хода через внешние датчики, стабилизация давления по заданию от ПЛК.
- Вентиляция и дымоудаление: работа по частоте с ограничением по току, настройка коммутации под акустику, корректная ЭМС-обвязка.
- Конвейеры и дозаторы: предсказуемый старт без рывка, возможность ввести несколько скоростей, диагностика по CANopen в систему диспетчеризации.
Если нужен привод под 55 кВт с нормальной интеграцией в АСУ ТП, расчетной стойкостью к цеховым условиям и адекватным поведением на тяжелых механизмах, закладывайте ATV71HD55N4 и сразу согласуем схему подключения, защиту и базовые уставки под ваш режим.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток192 for 480 3 phases 132 / 200 А
- СерияAltivar 71
- Номинальная мощность55 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

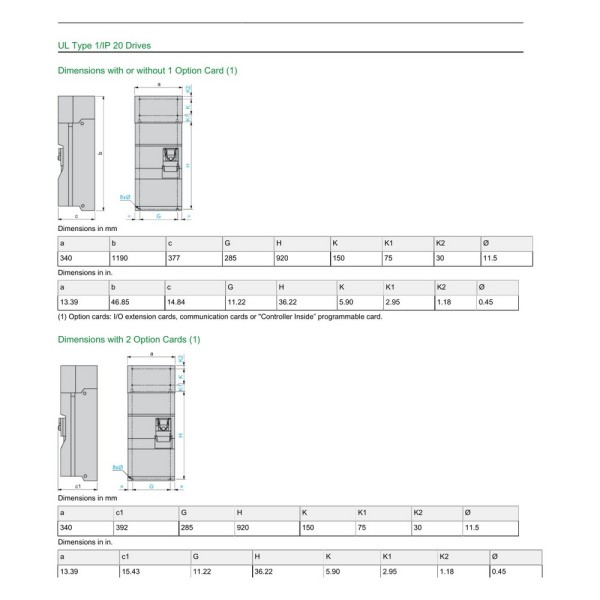

- Высота1190 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина340 мм
- Максимальный ток контактов388 в течение 60 с, 3 фазы 132 / 200 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя200 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 35, 3 фазы кА
- Полная мощность157.3 при 380 В, 3 фазы 132 / 200 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса80 кг
- Уровень шума66 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость7 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток192 при 480 В, 3 фазы 132 / 200 А
