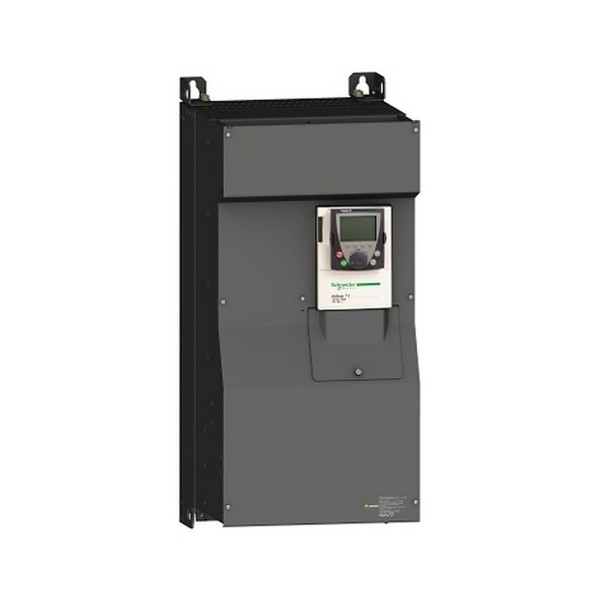

ATV71HD75N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV71HD75N4 Schneider Electric в реальном приводе
Когда на объекте стоит задача стабильно крутить асинхронный двигатель на десятках режимов - от плавного пуска с полной нагрузкой до технологических разгонов с запасом по моменту - мы обычно упираемся не в теорию, а в эксплуатационные мелочи. Длинные кабели до мотора, электромагнитные наводки от сварки, пыль в шкафу, локальные вибрации на раме машины, редкие, но неприятные просадки по сети. В таких условиях ATV71HD75N4 преобразователь частоты Schneider Electric из серии Altivar 71 воспринимается не как просто частотник, а как силовой узел, который надо корректно встроить в систему управления и энергетику участка.
Schneider Electric Altivar 71: управление моментом и частотой без сюрпризов
Для сложных машин большой мощности важно, чтобы привод отрабатывал команды не только в идеальном стендовом режиме, но и при реальных возмущениях. Широкий диапазон выходной частоты (до верхних значений, востребованных в высокоскоростных механизмах) полезен не сам по себе, а как возможность настроить технологию: например, на центробежных вентиляторах мы задаем ограничение по максимальной частоте, а на намотчиках, наоборот, используем расширение диапазона для подстройки скорости при изменении диаметра. Регулируемая частота коммутации помогает балансировать между нагревом двигателя, акустикой и качеством тока на выходе - это критично, когда рядом стоят датчики и аналоговые цепи.
Отдельно отмечаем, что встроенный фильтр ЭМС снимает часть рисков при прохождении по помехам внутри шкафа. В проектах с плотной компоновкой, где рядом ПЛК, модули ввода-вывода и измерительные преобразователи, наличие интегрированного решения по ЭМС обычно сокращает время доводки и количество итераций по экранированию и прокладке кабелей. При этом мы все равно придерживаемся нормальной практики: разделение силовых и сигнальных трасс, корректное заземление экранов, выбор моторного кабеля по условиям ПЧ.
ATV71HD75N4 Schneider Electric: связь, сигналы и встраивание в шкаф
В промышленной автоматизации привод редко живет отдельно. Наличие CANopen как встроенного протокола удобно, когда нужно быстро включить частотник в сеть распределенного управления: типовой пример - линия с несколькими приводами, где обмен идет по командам пуска/остановки, уставке скорости и диагностике. По месту мы часто используем комбинацию: дискретные сигналы для аппаратных блокировок (например, аварийный стоп через внешнюю цепь безопасности) и полевую шину для технологических уставок и статусов.
Набор аналоговых и дискретных входов-выходов дает гибкость при модернизации: можно оставить существующие 0-10 В или 4-20 мА от старого регулятора, а затем перевести управление на контроллер без замены всей схемы. На практике это снижает простой оборудования при поэтапной реконструкции, когда нельзя одномоментно остановить участок.
По монтажу в шкафу важны габариты и масса - не как цифры, а как требования к компоновке и механике. Привод такого класса мы всегда ставим с учетом нормальной вентиляции, расстояний для обслуживания, трассировки силовых шин и удобства затяжки клемм. IP20 подразумевает установку в закрытый шкаф или в электротехническое помещение с контролируемой средой - это правильный подход для силовой электроники.
Надежность по среде: температура, влажность, вибрации, удар
Условия эксплуатации редко соответствуют лаборатории. Рабочий диапазон температур без снижения номинальных характеристик облегчает жизнь в цехах, где летом шкафы прогреваются, а зимой возможны холодные пуски после простоя. Требование по влажности без конденсата - это не формальность: конденсат в шкафу часто появляется при резких перепадах температуры, и именно он становится причиной ложных отказов и деградации изоляции. Мы рекомендуем закладывать в проект обогрев/вентиляцию шкафа и контроль точки росы, если объект в зоне сезонных перепадов.
Вибростойкость и ударостойкость важны на агрегатах с механическими колебаниями: дробилки, прессы, насосные станции на раме, мобильные установки. Здесь играет роль не только сам привод, но и качество крепления шкафа, фиксация кабельных вводов, разгрузка по натяжению и применение виброразвязки, если это предусмотрено конструкцией. Когда эти меры выполнены, силовая часть и клеммные соединения живут заметно дольше.
Практические сценарии применения
Насосы и вентиляторы: плавный пуск снижает гидроудары и пусковые токи, а регулирование скорости дает экономию энергии без вмешательства в гидравлику.
Конвейеры и транспортеры: настройка разгона/торможения уменьшает проскальзывание ленты и ударные нагрузки на редуктор, а диагностика по шине ускоряет поиск причин остановов.
Станочное и вспомогательное оборудование: возможность тонкой настройки коммутации помогает снизить влияние на датчики и измерительные каналы, когда рядом высокочувствительная электроника.
Если подбираете привод под реальную нагрузку и условия цеха, закладывайте ATV71HD75N4 в схему и присылайте нам исходные данные по двигателю, длинам кабелей и режимам - проверим по току, по помехам и по компоновке шкафа, чтобы запуск прошел без переделок.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток137 for 480 3 phases 75 / 100 А
- СерияAltivar 71
- Номинальная мощность75 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated
- Высота630 мм
- Глубина290 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина320 мм
- Максимальный ток контактов240 в течение 60 с, 3 фазы 75 / 100 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя100 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 22, 3 фазы кА
- Полная мощность109.9 при 380 В, 3 фазы 75 / 100 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса44 кг
- Уровень шума63.7 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...13 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток137 при 480 В, 3 фазы 75 / 100 А
