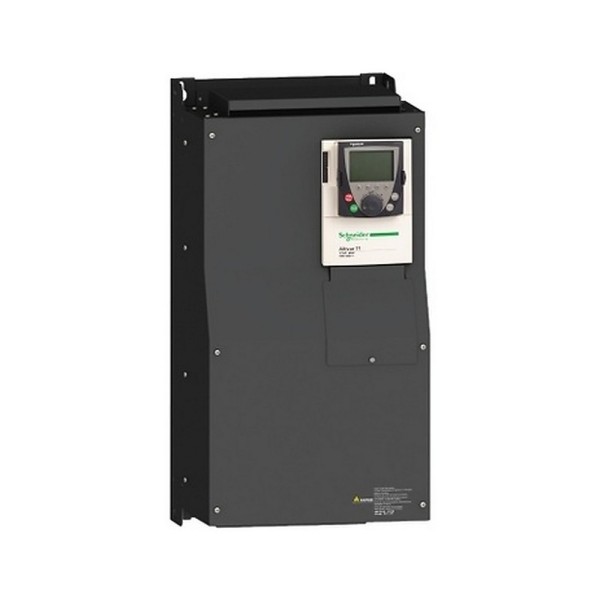

ATV71HD75Y преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как мы применяем Schneider Electric Altivar 71 ATV71HD75Y на мощных механизмах
В цеховой эксплуатации частотник на 75 кВт редко живет в лабораторных условиях. Его ставят на вентилятор дымоудаления, насос подпитки, транспортер, мешалку, экструдер - и дальше начинаются реальные факторы: вибрация от рамы, пыль, скачки нагрузки, работа в жарком шкафу и требования по электромагнитной совместимости, чтобы не валился ПЛК и не ловили помехи датчики. Под такие задачи мы обычно закладываем ATV71HD75Y преобразователь частоты Schneider Electric из серии Altivar 71: это решение для сложных машин большой мощности, где важна не только регулировка скорости, но и предсказуемость поведения привода в аварийных и переходных режимах.
ATV71HD75Y Schneider Electric в силовой части шкафа
Устройство рассчитано на трехфазный ввод и работу с асинхронными двигателями. Для нас критично, что привод держит номинальные характеристики в диапазоне -10...50 °C без дерейтинга - это упрощает компоновку шкафов автоматики, когда кондиционирование нежелательно или экономически не проходит. При хранении допускаются пониженные температуры до -25 °C, что полезно для складов и объектов с сезонной логистикой.
Степень защиты IP20 подразумевает монтаж внутри шкафа, зато упрощает теплоотвод и обслуживание. Мы в проектах сразу проверяем воздушные потоки, реальное рассеяние тепла и закладываем нормальные зазоры под кабельные вводы и обслуживание, потому что габарит у такого привода немалый, а масса порядка 80 кг - без продуманной механики установки монтаж превращается в риск для персонала и клеммных соединений.
Почему механическая стойкость важна не на бумаге
На машинах большой мощности нередко присутствует вибрация: редукторы, дисбаланс вентиляторов, жесткие рамы. У Altivar 71 заявлена вибростойкость 1.5 мм размах при 3...10 Гц по EN/IEC 60068-2-6 и ударостойкость 7 gn 11 мс по EN/IEC 60068-2-27. Мы воспринимаем это не как формальность, а как снижение вероятности микротрещин пайки, ослабления клемм и деградации разъемов при длительной работе. На практике это означает меньше внезапных отказов типа плавающих ошибок по силовой части и меньше регламентных подтяжек соединений, если шкаф установлен на площадке, которая реально дрожит.
По влажности заявлен диапазон 5...95 % без конденсата по IEC 60068-2-3. В реальности это про корректную работу в насосных, вентиляционных камерах и неидеальных электрощитовых. Мы все равно требуем нормальную вентиляцию шкафа и контроль точки росы, но допуск по влажности дает запас в ситуациях, когда персонал открывает двери при перепадах температур.
ЭМС и помехоустойчивость: встроенный фильтр как фактор стабильной автоматики
Встроенный фильтр ЭМС - вещь, которую ценят не на этапе закупки, а после пуска. Когда частотник рядом с аналоговыми датчиками давления/расхода, с весовыми контроллерами или длинными линиями энкодеров, любая экономия на ЭМС быстро выходит боком: дрейф аналоговых сигналов, ложные срабатывания дискретных входов, зависания полевой шины. Интегрированный ЭМС-фильтр упрощает выполнение требований по электромагнитной совместимости и снижает объем внешних компонентов в шкафу. Но мы подчеркиваем: правильная разводка PE, экранирование моторного кабеля, разнесение силовых и сигнальных трасс остаются обязательными, иначе даже хороший фильтр не спасает.
Отдельно отметим регулируемую частоту коммутации 2.5...8 кГц. В эксплуатации это полезный рычаг: можно снизить акустический шум двигателя, либо наоборот уменьшить тепловую нагрузку на силовой модуль, либо подстроиться под ЭМС конкретного объекта. Например, на длинном моторном кабеле иногда разумнее уйти на более низкую коммутацию, чтобы снизить фронты и паразитные токи по экрану.
Сигнальные интерфейсы и интеграция в систему управления
По входам/выходам здесь есть базовый набор для типовых задач: аналоговые каналы под задание скорости или технологический параметр, дискретные входы под команды Пуск/Стоп, реверс, выбор уставок, а также аналоговый выход для передачи фактической скорости/тока на АСУ ТП или самописец. Это удобно, когда нужно сделать резервирование: например, основной задатчик по сети, а аварийный - по аналоговому входу с локального потенциометра или от внешнего регулятора.
Встроенный CANopen помогает нормально посадить привод в распределенную архитектуру, где контроллер и привода находятся на одной полевой сети. Мы используем это в линиях с несколькими приводами, когда требуется синхронизация состояний, быстрый обмен диагностикой и единое управление режимами. При этом, если объект простой, привод можно эксплуатировать и автономно - вся логика минимального уровня реализуется локальными сигналами без усложнения софтом ПЛК.
Работа на предельных режимах и что это дает обслуживанию
Для тяжелых механизмов важны токовые запасы и корректное поведение при перегрузках. На реальном производстве перегрузка - это не редкость: шнек прихватило, насос словил кавитацию, транспортер затянул продукт. Возможность держать повышенный ток ограниченное время дает персоналу шанс пройти кратковременный пик без мгновенного останова, а инженеру - корректно настроить защиты так, чтобы привод не отключался от каждого чиха, но и не сжигал двигатель. Плюс стоит учитывать заявленный расчетный ток КЗ до 35 кА: это про совместимость с силовой сетью и правильный подбор аппаратов защиты в вводной части шкафа.
Уровень шума порядка 66 дБ важен для щитовых, расположенных рядом с рабочими местами. В проектах мы оцениваем не только акустику, но и режимы вентиляции, потому что шум часто идет вместе с потоком воздуха и тепловыми режимами.
Если нужно подобрать схему включения, проверить допустимость по сети 690 В, рассчитать тепловой баланс шкафа и увязать привод с CANopen или дискретной логикой - подключайте нас, мы подготовим инженерно корректную спецификацию и настройки под ваш механизм.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток192 for 480 3 phases 132 / 200 А
- СерияAltivar 71
- Номинальная мощность75 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

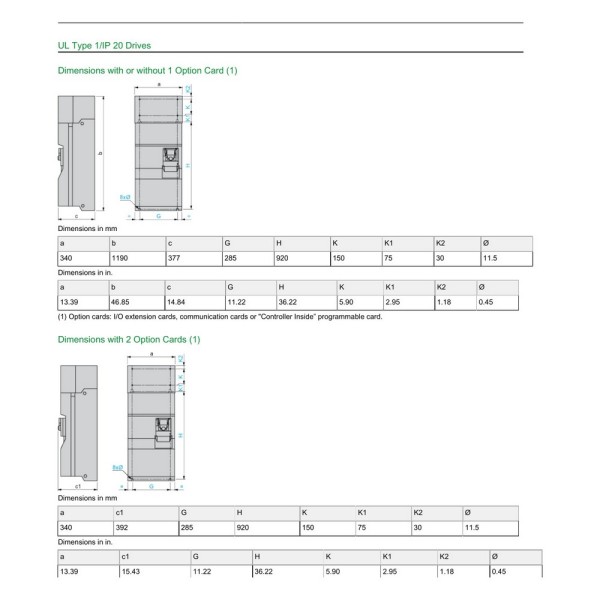

- Высота1190 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение690 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина340 мм
- Максимальный ток контактов388 в течение 60 с, 3 фазы 132 / 200 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя200 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 35, 3 фазы кА
- Полная мощность157.3 при 380 В, 3 фазы 132 / 200 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса80 кг
- Уровень шума66 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость7 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток192 при 480 В, 3 фазы 132 / 200 А
