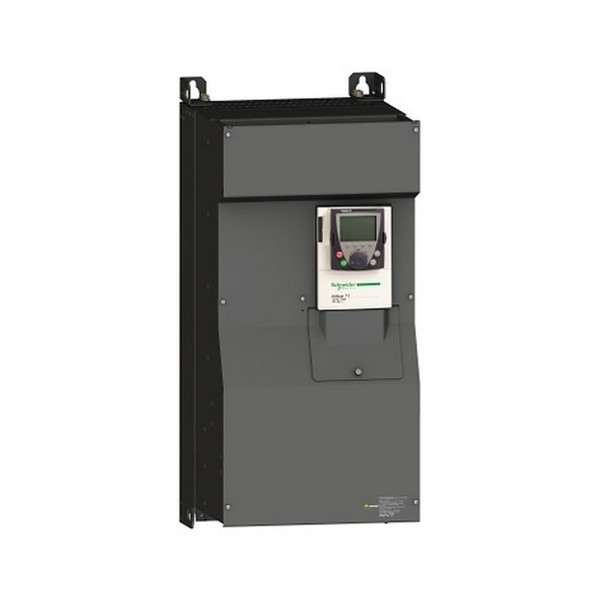

ATV71HU15N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV71HU15N4 Schneider Electric в реальной машине
Часто к нам приходят с одинаковой ситуацией: на стенде привод работает идеально, а после монтажа в шкаф на объекте начинаются паразитные остановы, ловятся ошибки по току, оператор жалуется на рывки на малых скоростях. На практике причина почти всегда в сочетании механики, помех и неверно настроенной логики управления. ATV71HU15N4 преобразователь частоты Schneider Electric из линейки Altivar 71 как раз рассчитан на такие прикладные случаи - когда привод стоит не в лаборатории, а на сложной машине, где есть контакторы, сварка рядом, длинные моторные кабели и переменные режимы нагрузки.
Мы используем этот привод как базовый вариант для асинхронных двигателей, когда нужна предсказуемая динамика, нормальная работа на низких частотах и понятная интеграция в систему управления. Важный момент - диапазон выходной частоты закрывает как классические вентиляторные задачи, так и высокоскоростные узлы, где приходится уходить далеко за 50 Гц. Это помогает не упираться в ограничения привода при модернизации: меняется редуктор, корректируется кинематика, а запас по частоте уже есть.
Schneider Electric Altivar 71 ATV71HU15N4: управление и сигналы без лишней обвязки
На объекте ценится не количество параметров в меню, а то, насколько быстро и прозрачно привод встраивается в реальную схему. Здесь полезно, что у устройства есть дискретные и аналоговые линии для типовых задач: например, можно завести Пуск/Стоп, Аварийный стоп, реверс, выбор фиксированных скоростей, а аналогом - задание от ПЛК или потенциометра на двери шкафа. Аналоговый выход часто используем под индикацию: фактическая частота, ток, нагрузка - чтобы диспетчеризация видела не только команду, но и реальное состояние механизма.
Отдельно отмечаем встроенный CANopen. В машинах, где уже используется полевая шина, это экономит время на стыковку и снижает риск ошибок, связанных с дискретной логикой. Пример: упаковочная линия - контроллер по CANopen задает скорость, получает статус готовности, аварии, фактические значения и ведет диагностику по коду. В итоге меньше проводов в лотке, проще поиск неисправностей, быстрее пусконаладка.
ЭМС, коммутация и акустика - почему параметры важны в эксплуатации
В приводах этой серии можно настраивать частоту коммутации. Для инженера это не абстрактный параметр: повышаем частоту - снижаем слышимый писк двигателя и улучшаем качество момента на низких оборотах, но растут потери и требования к теплоотводу. Снижаем частоту - выигрываем по нагреву, но чаще получаем акустический дискомфорт и больше гармоник тока. Возможность регулировки дает гибкость: для вентилятора в приточке можно настроить тише, для насоса в закрытом помещении - оптимизировать по температуре шкафа.
На промышленных площадках мы регулярно сталкиваемся с наводками на датчики и некорректной работой контроллеров из-за помех. Встроенные решения по ЭМС и корректная организация заземления в сочетании с грамотной прокладкой моторного кабеля реально уменьшают риск самопроизвольных срабатываний дискретных входов и ложных аварий. Это особенно заметно, когда рядом стоят тиристорные нагреватели, сварочные посты или частотники на больших мощностях.
Механическая стойкость и климат: то, что не видно в электрической схеме
Для оборудования, установленного на вибрирующих рамах, конвейерных эстакадах и в компрессорных, важна устойчивость к вибрации и ударным воздействиям по стандартам испытаний. Это не про экстремальные условия, а про типовую промышленность: болтовые соединения, микроподвижки, резонансы. Когда привод рассчитан на такие режимы, у нас меньше отказов по клеммам, разъемам и платам в долгосрочной эксплуатации.
По климатике также есть практический смысл: рабочий диапазон температур без снижения номинала позволяет держать привод в стандартном шкафу с нормальной вентиляцией, не уходя в избыточное кондиционирование. Допуск по влажности без конденсата - это прямое требование к эксплуатации: если шкаф стоит в моечной зоне или в цехе с перепадами температур, мы всегда закладываем подогрев и правильную вентиляцию, чтобы не загнать электронику в точку росы. Сам привод свою часть условий выдерживает, но система должна быть собрана грамотно.
Как мы обычно применяем ATV71HU15N4 Schneider Electric
- Насосные агрегаты и вентустановки - плавный пуск, ограничение тока, стабилизация режима без гидроударов и просадок сети.
- Конвейеры и подающие механизмы - настройка разгона/торможения под инерцию, управление по шине, мониторинг перегрузки.
- Станочная периферия - стабильные низкие обороты, предсказуемая реакция на изменение нагрузки, интеграция с межблокировками.
Отдельно учитываем IP20: это исполнение под монтаж внутри шкафа. В реальных проектах это плюс - проще обеспечить нормальную циркуляцию воздуха и сервисный доступ, но важно сразу продумать компоновку, расстояния до кабель-каналов и тепловую картину в шкафу.
Если нужен привод под асинхронный двигатель с понятной интеграцией, диагностикой и запасом по настройкам под реальную механику, закладывайте ATV71HU15N4 в спецификацию и присылайте нам схему - проверим совместимость по сети, кабелям и режимам нагрузки.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток5.3 for 480 3 phases 1.5 / 2 А
- СерияAltivar 71
- Номинальная мощность1,5 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...599 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМС-graphic terminal

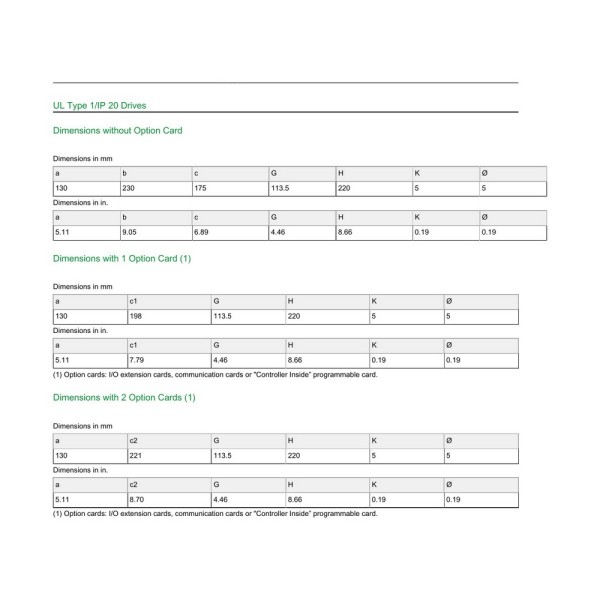

- Высота230 мм
- Глубина175 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина130 мм
- Максимальный ток контактов6.2 в течение 60 с, 3 фазы 1.5 / 2 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя2 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 5, 3 фазы кА
- Полная мощность3.8 при 380 В, 3 фазы 1.5 / 2 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса3 кг
- Уровень шума43 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...13 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Линейный ток5.3 при 480 В, 3 фазы 1.5 / 2 А
