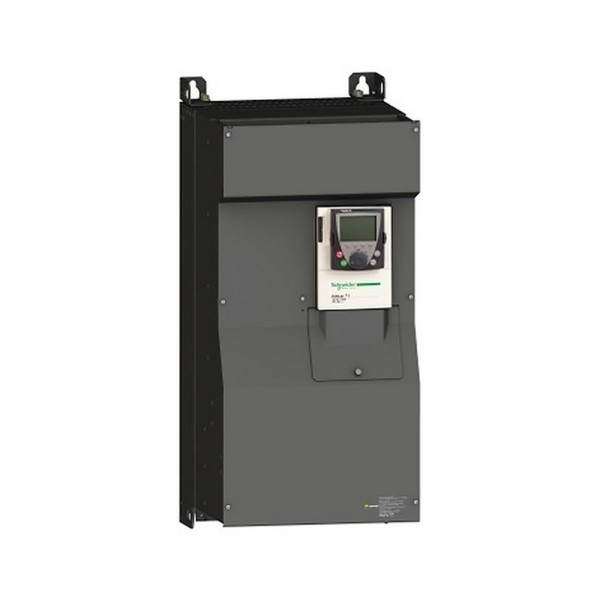

ATV71HU22N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной эксплуатации частотник ценится не за красивую спецификацию, а за то, как он ведет себя на станке или агрегате: держит момент на низких оборотах, не уходит в аварии при просадках и помехах, нормально переваривает длинный моторный кабель и не превращает шкаф управления в источник радиопомех. ATV71HU22N4 преобразователь частоты Schneider Electric мы обычно закладываем в проекты, где нужен предсказуемый привод для асинхронного двигателя и есть требования к стабильной работе в составе сложной машины.
Schneider Electric ATV71HU22N4 в составе шкафа управления
При монтаже в шкаф важны сразу несколько практических моментов. Исполнение IP20 - это честная ориентация на установку внутри оболочки, где качество вентиляции и компоновка решают больше, чем формальная степень защиты. Габариты компактные для своего класса, поэтому привод удобно ставить рядом с автоматикой и коммутацией, но мы все равно оставляем технологические зазоры под теплоотвод и трассировку силовых и сигнальных линий.
Температурный диапазон без снижения номинала в промышленной зоне дает свободу по размещению: частотник не требует постоянного кондиционирования шкафа, если теплоотвод рассчитан корректно. На объектах с сезонными остановами полезна и широкая температура хранения - меньше рисков при неотапливаемых помещениях.
Altivar 71 Schneider Electric: управление и интеграция без лишней обвязки
Для нас серия Altivar 71 - это про нормальную управляемость привода на технологических режимах. Регулируемая частота коммутации позволяет балансировать между акустикой двигателя, нагревом и ЭМС. В цехах, где люди работают рядом с оборудованием, снижение писка двигателя иногда важнее, чем выигрыш в КПД на проценты. При этом не стоит выкручивать коммутацию вверх бездумно: на длинных кабелях возрастает нагрузка на изоляцию и требования к экранированию.
По сигналам ввода-вывода привод закрывает типовые задачи без отдельных модулей: дискретные команды Пуск/Стоп/Реверс, аварийные цепи, технологические блокировки, плюс аналоговые задания скорости или момента. Аналоговый выход удобно отдавать в регистратор или ПЛК как обратную связь, например фактическую частоту или ток - для диагностики и простого контроля загрузки.
Из встроенных сетевых возможностей CANopen - рабочий вариант для машинной обвязки, где требуется компактная полевая шина и предсказуемый цикл обмена. На практике это упрощает мехатронные узлы: один кабель - и команды, и статусы, и параметры диагностики, без россыпи дискретки. В типовом кейсе: упаковочная линия - ПЛК задает скорость, получает готовность/аварию, считывает ток двигателя и по нему ловит заклинивание транспортера раньше, чем сработает механическая защита.
Почему механическая стойкость важна для ATV71HU22N4 Schneider Electric
Шкафы на вибронагруженных установках - отдельная история: компрессорные, насосные станции на рамах, транспортные системы. Здесь важна не только электрическая часть, но и то, как устройство переживает постоянную тряску. Заявленная вибростойкость и ударостойкость по IEC 60068 мы воспринимаем как реальный запас по монтажным условиям, когда шкаф стоит не в идеальной серверной, а рядом с машиной. Это снижает вероятность плавающих отказов: разъемы, клеммы, пайка, элементы силового блока.
По влажности диапазон без конденсата - критичный нюанс. На объектах с перепадами температуры основная беда не высокая влажность сама по себе, а точка росы в шкафу. Мы всегда закладываем обогрев/вентиляцию и корректную компоновку, но приятно, что электроника рассчитана на промышленную среду и не требует стерильных условий.
Практика по помехоустойчивости и защите сети
ЭМС - это не абстракция. Если в шкафу рядом стоят датчики, энкодеры, аналоговые измерения или связь, частотник без нормального фильтра и грамотной разводки начинает создавать трудноуловимые проблемы: дрожание аналоговых сигналов, ложные срабатывания входов, обрывы связи. В данном исполнении предусмотрены решения по ЭМС, а на стороне проекта мы дополнительно соблюдаем правила: экран моторного кабеля на 360 градусов, разнесение силовых и сигнальных трасс, правильная точка заземления. В итоге привод ведет себя предсказуемо, а наладка не превращается в поиск фантомных ошибок.
Также обращаем внимание на расчетный ток короткого замыкания: это параметр, который напрямую связан с выбором вводной защиты и согласованием с сетью предприятия. В нормальном проекте мы проверяем селективность автоматов, уставки, категорию аппаратов, чтобы частотник не становился слабым звеном при аварии в силовой части.
Типовые сценарии применения
- Насосы и вентиляторы в технологических установках, где нужна плавная регулировка и стабильная работа при смене режимов.
- Транспортеры и подающие механизмы: ограничение рывков, контроль тока как индикатора заклинивания, мягкий пуск на нагруженной линии.
- Станочные узлы с асинхронными двигателями, где требуется диапазон по выходной частоте и тонкая настройка под механику.
Если нужен частотный привод под трехфазную сеть и асинхронный двигатель с понятной интеграцией по CANopen и нормальной стойкостью к промышленной среде, берем ATV71HU22N4 и подберем обвязку по защите, кабелям и охлаждению под ваши условия. Передавайте схему шкафа и данные двигателя - проверим совместимость и уставки.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток7.1 for 480 3 phases 2.2 / 3 А
- СерияAltivar 71
- Номинальная мощность2,2 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...599 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМС-graphic terminal

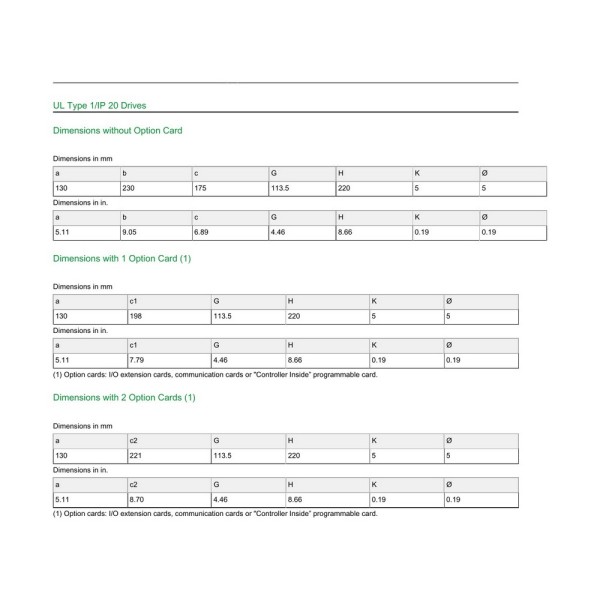

- Высота230 мм
- Глубина175 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина130 мм
- Максимальный ток контактов8.7 в течение 60 с, 3 фазы 2.2 / 3 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя3 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 5, 3 фазы кА
- Полная мощность5.4 при 380 В, 3 фазы 2.2 / 3 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса3 кг
- Уровень шума43 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...13 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Линейный ток7.1 при 480 В, 3 фазы 2.2 / 3 А
