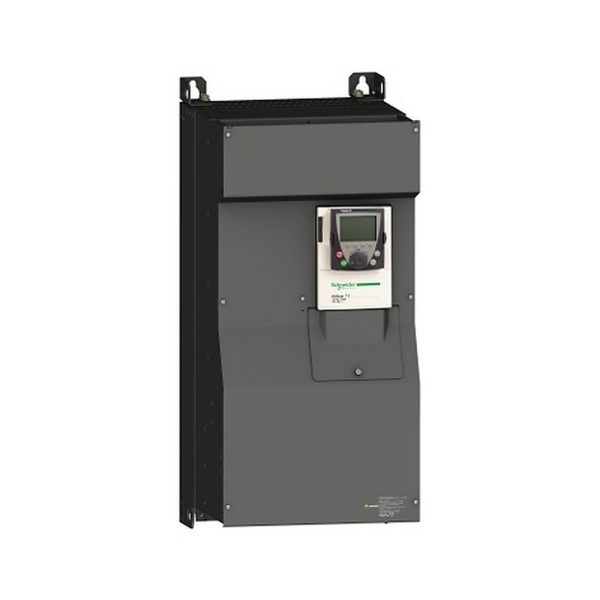

ATV71HU30N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV71HU30N4 Schneider Electric в приводе, который работает не по паспорту
В реальной эксплуатации частотник редко живет в идеальных условиях. Его ставят в шкаф рядом с контакторами, силовыми шинами и источниками помех, он ловит вибрации от рамы станка и разгоняет двигатель так, что механика начинает диктовать свои требования к моменту и динамике. ATV71HU30N4 преобразователь частоты Schneider Electric мы обычно выбираем там, где нужно не просто крутить асинхронный двигатель, а удерживать процесс: транспортер с переменной загрузкой, насосная группа с перепадами давления, намотчик, миксер, подъемный механизм с жесткими требованиями по разгонам и торможениям.
Серия Altivar 71 рассчитана на сложные машины, и это видно не по громким заявлениям, а по тому, как привод переваривает типовые инженерные проблемы: электромагнитная совместимость в шкафу, стабильная работа дискретных и аналоговых цепей, связь с верхним уровнем, а также стойкость к условиям монтажа на промышленном оборудовании.
Schneider Electric Altivar 71: что важно при наладке и пуске
На пусконаладке мы всегда смотрим на три вещи: насколько привод дружит с сетью и шкафом, насколько управляемо ведет себя двигатель, и насколько удобно вписать его в существующую автоматику. Встроенный фильтр ЭМС здесь - не декоративная опция. Он реально упрощает прохождение по помехам внутри распределительного шкафа: меньше сюрпризов с ложными срабатываниями входов, меньше наводок на аналоговые цепи и датчики, проще с компоновкой. Для объектов, где рядом стоят энкодеры, весовые контроллеры или датчики давления 4-20 мА, это экономит время на экранировании и подборе дополнительных фильтров.
Регулируемая частота коммутации дает возможность балансировать между акустикой двигателя, нагревом и уровнем помех. На практике: если двигатель начинает неприятно свистеть на низких оборотах, поднимаем частоту коммутации; если в шкафу ограничена вентиляция и температура близка к верхней границе, можем снизить частоту коммутации, уменьшая тепловую нагрузку на силовую часть. Такой диапазон настройки полезен именно в полевых условиях, где ограничения задает монтаж, а не учебник.
Входы, выходы и CANopen без лишней экзотики
По сигналам управления здесь есть и дискретные, и аналоговые каналы - достаточно, чтобы собрать типовой приводной узел без внешних расширений: местные кнопки Пуск/Стоп, аварийные цепи, концевики, задание скорости потенциометром или от контроллера, обратная связь на верхний уровень. Встроенный CANopen - хороший вариант для машинной шины, когда нужно быстро подключить привод к ПЛК или модулю ввода-вывода, типизировать обмен и не тянуть лишние аналоговые провода по всей машине.
Мини-пример: на упаковочной линии мы часто уводим задания скорости и команды в CANopen, а аналоговый вход оставляем как резерв для локального режима или наладки. В результате при отладке механики можно управлять приводом автономно, а после ввода в эксплуатацию перевести управление на контроллер без перекоммутации шкафа.
ATV71HU30N4 Schneider Electric и эксплуатационная стойкость
Промышленный шкаф - это вибрации, периодические удары при обслуживании и не всегда идеальная влажность. Здесь заявлены параметры по стандартам EN/IEC 60068: вибростойкость и ударостойкость, а также работа при влажности без конденсации. Для нас это не формальность. Если привод стоит на раме станка или в шкафу на легкой металлоконструкции, вибрация ускоряет деградацию клеммных соединений и разъемов, а при периодических ударах важна механическая прочность монтажа. Когда характеристики подтверждены стандартами, проще обосновать решение перед службой эксплуатации и снизить риск отказов из-за механических факторов.
Температурный диапазон без снижения номинала - отдельный плюс для цехов, где летом в шкафу легко становится жарче расчетного. Мы все равно рекомендуем закладывать нормальную вентиляцию и проверять тепловой режим, но сам факт устойчивой работы в реальных -10…+50 °C упрощает жизнь на объектах без кондиционирования шкафов.
Как мы обычно закладываем этот привод в проект
Так как это привод под трехфазный ввод и рассчитан на управление асинхронными двигателями, его логично применять в узлах, где требуется предсказуемый момент и управляемый разгон. При выборе мы дополнительно проверяем: длину моторного кабеля и требования по экранированию, тип нагрузки (вентиляторная, насосная, конвейерная, подъемная), наличие тормозных режимов, требования по селективности защиты и расчетные токи короткого замыкания на вводе шкафа. Важно, что привод рассчитан на индустриальные условия по загрязнению и имеет IP20, то есть его штатное место - внутри шкафа с нормальной организацией воздушных потоков и правильной прокладкой силовых и сигнальных жгутов.
Практические замечания по монтажу и совместимости
- Разводим силовые и сигнальные линии раздельно, аналоговые цепи ведем экранированным кабелем и заземляем экран по правилам шкафа, а не как получится на месте.
- При наличии чувствительных датчиков рядом используем потенциал встроенного ЭМС-фильтра и корректную систему PE, чтобы не ловить блуждающие токи и наводки.
- Если объект шумочувствительный (лаборатория, участок с операторами рядом), частоту коммутации подбираем по месту, контролируя нагрев и помехи.
Если нужен привод под сложную механику и нормальную интеграцию в автоматику без долгой борьбы с помехами и режимами, берите ATV71HU30N4 и закладывайте его в схему - мы поможем подобрать обвязку, защиту и типовой набор настроек под вашу нагрузку.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток9 for 480 3 phases 3 А
- СерияAltivar 71
- Номинальная мощность3 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...599 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

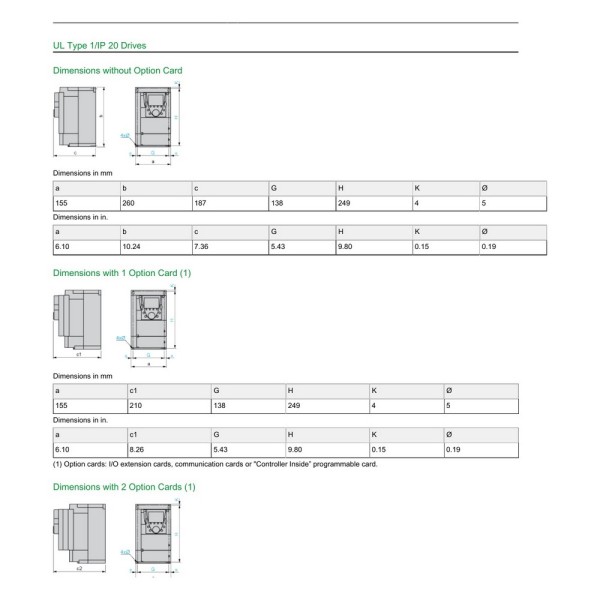

- Высота260 мм
- Глубина187 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина155 мм
- Максимальный ток контактов11.7 в течение 60 с, 3 фазы 3 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Расчётный ток КЗ≤ 5, 3 фазы кА
- Полная мощность7 при 380 В, 3 фазы 3 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса4 кг
- Уровень шума54.5 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...13 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток9 при 480 В, 3 фазы 3 А
