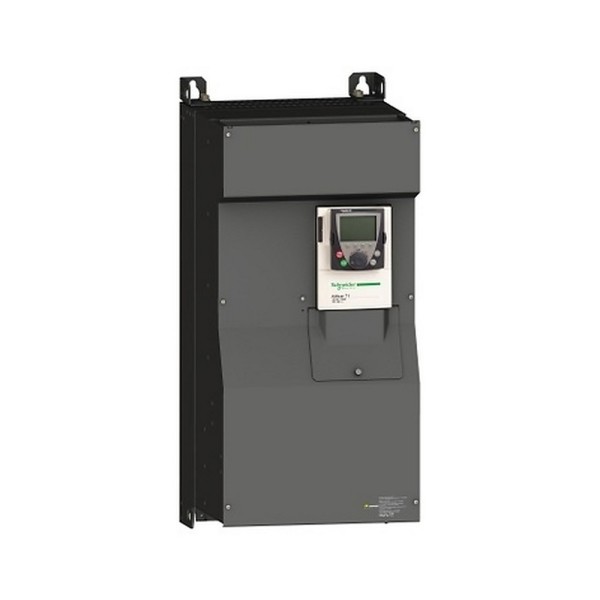

ATV71HU55N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных проектах автоматизации чаще всего ломается не логика управления, а режимы: двигатель дергается на пуске, греется на малых оборотах, ловим ошибки по току при тяжелом разгоне, а рядом еще и датчики начинают шуметь из-за помех. Для таких задач мы обычно и закладываем частотники уровня Altivar 71 - когда важна предсказуемость на нагрузке и нормальная интеграция в шкаф без плясок с ЭМС.
Schneider Electric Altivar 71: как ведет себя на механике
ATV71HU55N4 - преобразователь частоты под асинхронные двигатели, ориентированный на сложные машины, где динамика и повторяемость важнее, чем просто крутить вентилятор. Диапазон выходной частоты до 599 Гц дает запас не только для стандартных 50 Гц режимов, но и для высокоскоростных шпинделей, центрифуг, испытательных стендов. На практике этот запас полезен даже там, где выше 70-90 Гц не ходим: можно корректно отстроить ПИД-регулирование или ограничители, не упираясь в верхнюю границу.
Регулируемая частота коммутации в диапазоне 1-16 кГц - рабочий инструмент, а не цифра из паспорта. Мы используем ее как компромисс между акустикой (чтобы увести писк двигателя) и тепловым режимом привода. В шкафах с плотной компоновкой чаще оставляем средние значения, а для приводов рядом с операторами поднимаем частоту коммутации, понимая, что возрастает тепловая нагрузка и требования к вентиляции.
ATV71HU55N4 Schneider Electric в шкафу управления и по ЭМС
Встроенный фильтр ЭМС у этой модификации сильно упрощает жизнь при вводе в эксплуатацию: меньше неожиданностей с помехами на аналоговых цепях, энкодерных линиях, цепях 4-20 мА и дискретных входах. Это не отменяет правильной прокладки кабелей и заземления, но снижает вероятность того, что на объекте придется срочно добавлять внешние фильтры, ферриты и переделывать трассировку.
Степень защиты IP20 - типовая для установки внутри шкафа. Мы всегда закладываем нормальную дисциплину по компоновке: разделение силовой и сигнальной зон, корректное экранирование моторного кабеля, отдельная шина PE. Тогда встроенная ЭМС-обвязка действительно отрабатывает, а не превращается в формальность.
Интеграция в систему управления и диагностика
По связности здесь полезен CANopen. В распределенных системах это удобный вариант для подключения к ПЛК или шлюзу без тяжелых сетевых стеков. В типовой схеме на машине CANopen закрывает задачи: задание скорости, команда Пуск/Стоп/Реверс, чтение фактической частоты, токов, статусов аварий. Плюс - диагностика по словам состояния, что ускоряет поиск причины: например, отличаем перегруз от потери фазы или от недопустимого разгона по моменту, не бегая с мультиметром по клеммам.
Наличие аналоговых и дискретных каналов ввода-вывода удобно для локальных схем, когда часть сигналов проще оставить проводами: потенциометр для наладки, концевики, аварийный стоп через дискрет, датчик давления на аналог. В реальной эксплуатации это снижает зависимость от сети: даже при проблемах с коммуникацией привод можно перевести в локальный режим для сервисных работ.
Условия эксплуатации, где важно не только “работает”
Для промышленного шкафа критичны устойчивость к температуре и окружающей среде. Здесь рабочий диапазон без снижения номинала -10...50 °C полезен именно тем, что привод не заставляет пересчитывать режимы при сезонных перепадах в цехах без кондиционирования. По влажности 5-95% без конденсата - нормальная история для производств с мойками и перепадами температур, но мы все равно настаиваем на обогреве шкафа и контроле точки росы, если есть риск конденсации.
Вибро- и ударостойкость по EN/IEC 60068-2-6 и -2-27 - не для галочки. На насосных станциях, компрессорных, на оборудовании с редукторами и кривошипами именно вибрация часто разъедает клеммные соединения и вызывает плавающие отказы. Здесь запас по механической стойкости повышает шанс, что настройка останется стабильной, а сервис будет плановым, а не аварийным.
Практические сценарии, где ATV71HU55N4 оправдан
Конвейер с тяжелым пуском: мягкий разгон и контроль токов снижают вероятность срыва автомата на вводе и уменьшают ударные нагрузки на редуктор.
Насос с поддержанием давления: регулирование по аналоговому датчику и настройка динамики позволяют уйти от частых включений, продлевая ресурс гидравлики.
Станочная ось или шпиндель: широкий диапазон частоты и гибкая настройка коммутации помогают добиться стабильной скорости и приемлемой акустики.
Если подбираете привод под 3-фазную сеть и асинхронный двигатель, и нужна нормальная интеграция по CANopen с адекватной помехоустойчивостью, берите ATV71HU55N4 и закладывайте его сразу в схему шкафа - мы поможем увязать силовую часть, сигналы и требования по ЭМС.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток17 for 480 3 phases 5.5 / 7.5 А
- СерияAltivar 71
- Номинальная мощность5,5 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...599 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

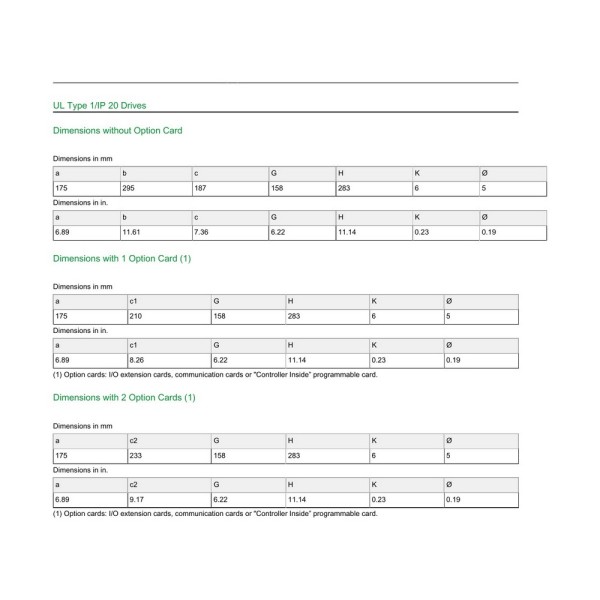

- Высота295 мм
- Глубина187 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина175 мм
- Максимальный ток контактов21.5 в течение 60 с, 3 фазы 5.5 / 7.5 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя7.5 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 22, 3 фазы кА
- Полная мощность13.4 при 380 В, 3 фазы 5.5 / 7.5 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса5.5 кг
- Уровень шума55.6 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...13 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток17 при 480 В, 3 фазы 5.5 / 7.5 А
