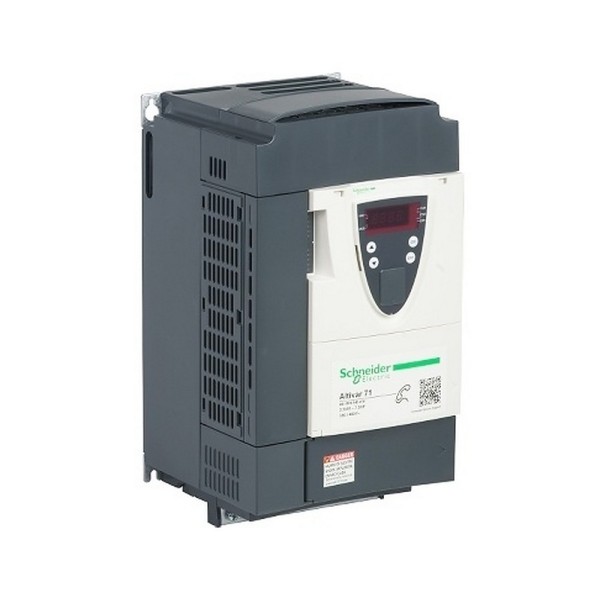

ATV71HU55N4Z Schneider Electric в реальной машине
Чаще всего к нам приходят с одной и той же задачей: нужно стабильно управлять асинхронным двигателем на участке, где механика тяжелая, пуски частые, а требования по электромагнитной совместимости и связи с верхним уровнем уже заложены в проект. Здесь важна не абстрактная функциональность, а предсказуемое поведение привода при перегрузках, просадках и в условиях промышленного шкафа. ATV71HU55N4Z преобразователь частоты Schneider Electric рассчитан именно на такие сценарии - сложные машины и эксплуатацию без постоянных донастроек.
На практике мы применяем этот привод в приводах насосов и вентиляторов с регулированием по датчику давления, в конвейерных линиях с плавным разгоном, а также на дозаторах и смесителях, где важна повторяемость скорости и корректная работа на низких частотах. Диапазон выходной частоты до 500 Гц полезен не только для шпиндельных задач - он помогает корректно отрабатывать нестандартные режимы, когда требуется расширенный диапазон настройки или точная подстройка технологической скорости.
Schneider Electric Altivar 71: управление и интеграция в АСУ ТП
С точки зрения автоматизации важны встроенные средства увязки с контроллером. Наличие CANopen позволяет включать привод в сеть без внешних шлюзов, быстро поднимать обмен статусами, заданиями и диагностикой. В типовом узле мы отдаем задание скорости по сети, а локально оставляем резерв через аналоговый канал - так обеспечиваем живучесть: при проблемах с коммуникацией привод можно перевести на локальное задание и не останавливать линию.
Дискретные входы и выходы удобно использовать под технологические межблокировки: разрешение пуска, аварийное отключение, выбор набора параметров, подтверждение готовности. Аналоговые входы обычно занимают датчик давления/расхода и резерв под потенциометр или сигнал от ПИД-регулятора в ПЛК. Аналоговый выход полезен для передачи фактической скорости или тока на регистратор, особенно когда нужно разбирать нестабильную механику и видеть картину без сложной диагностики по сети.
Почему важны ЭМС, шкаф и механическая стойкость у ATV71HU55N4Z Schneider Electric
Встроенный фильтр ЭМС - это не про формальную галочку. В цеховой реальности он снижает риск наводок на аналоговые цепи, ложных срабатываний дискретных входов и проблем с соседним оборудованием в одном шкафу. При этом мы все равно рекомендуем закладывать правильную кабельную архитектуру: экранированный моторный кабель, корректное заземление экрана 360°, развязку силовых и сигнальных трасс, и отдельную шину PE в шкафу. Тогда привод работает тише с точки зрения помех и проще проходит приемочные испытания.
IP20 предполагает установку внутри шкафа или в электропомещении. Важный момент - тепловой режим. Рабочий диапазон до +50 °C без снижения номинала означает, что при грамотной вентиляции шкафа не придется искусственно занижать загрузку привода в летний период. Для объектов с сезонными остановами полезна расширенная температура хранения - оборудование спокойнее переносит неотапливаемые помещения при консервации.
Усиленное механическое исполнение, нормированная вибростойкость и ударостойкость - практичная характеристика для насосных станций, компрессорных, крановых тележек, участков рядом с дробилками и прессами. Там, где шкаф ощутимо дрожит, типовые решения быстрее теряют контактные соединения, а силовая электроника чаще уходит в некорректные состояния. Здесь запас по механике напрямую повышает наработку и снижает количество плавающих отказов, которые сложнее всего ловить.
Эксплуатационные нюансы: шум, коммутация, токи и защита сети
Регулируемая частота коммутации позволяет подобрать компромисс между акустикой двигателя и тепловой нагрузкой силовой части. В одних проектах мы поднимаем частоту, чтобы убрать слышимый писк на рабочем месте оператора, в других - снижаем, чтобы улучшить условия по нагреву и повысить ресурс в горячем шкафу. Уровень шума самого преобразователя также стоит учитывать при установке вблизи рабочих зон, особенно если шкаф не вынесен в отдельное помещение.
По силовой части важно, что привод рассчитан на трехфазное питание и работу в сетях промышленного класса. Для реального объекта значим параметр расчетного тока короткого замыкания - его учитывают при выборе вводной защиты, согласовании аппаратов и проверке условий отключения. Это тот случай, когда правильная увязка с автоматом на вводе и кабельными линиями решает больше, чем тонкая настройка софта.

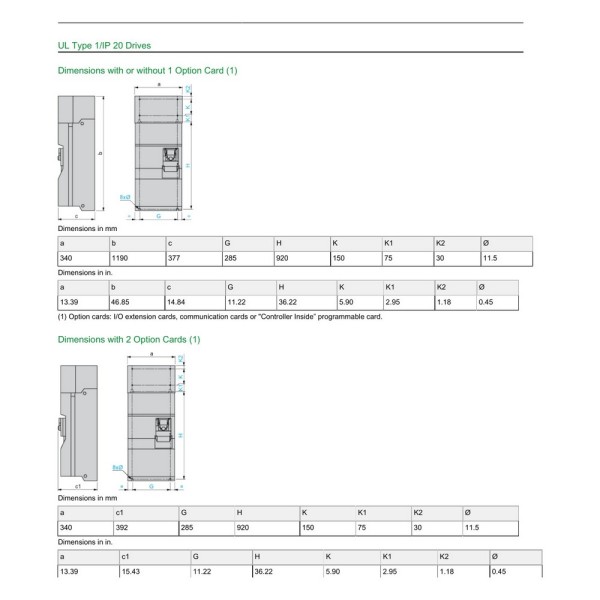

Габариты и масса диктуют монтажную дисциплину: нормальная закладка места в шкафу, доступ к силовым клеммам, радиусы изгиба кабелей и продуманная вентиляция. На приводах такого класса мы всегда проверяем несущую способность монтажной панели и качество крепежа, иначе вибрации и тепловые циклы быстро проявят слабые места сборки.
Как мы обычно вводим Altivar 71 в работу
При пусконаладке начинаем с проверки сети, правильности заземления и качества моторной линии, затем задаем базовые параметры двигателя и проверяем направление вращения без нагрузки. Далее подключаем внешние блокировки, вводим уставки разгона/торможения под механику и только после этого включаем управление по CANopen. Такой порядок снижает риск ошибок интеграции, когда проблему сети путают с некорректной логикой ПЛК.
Если вам нужен привод под асинхронный двигатель для тяжелой машины с нормальной интеграцией в АСУ ТП, закладывайте ATV71HU55N4Z в спецификацию и передавайте нам исходные данные по двигателю, сети и режимам - подберем схему включения и уставки под вашу эксплуатацию.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток192 for 480 3 phases 132 / 200 А
- СерияAltivar 71
- Номинальная мощность5,5 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated
- Высота1190 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина340 мм
- Максимальный ток контактов388 в течение 60 с, 3 фазы 132 / 200 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя200 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 35, 3 фазы кА
- Полная мощность157.3 при 380 В, 3 фазы 132 / 200 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса80 кг
- Уровень шума66 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость7 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток192 при 480 В, 3 фазы 132 / 200 А
