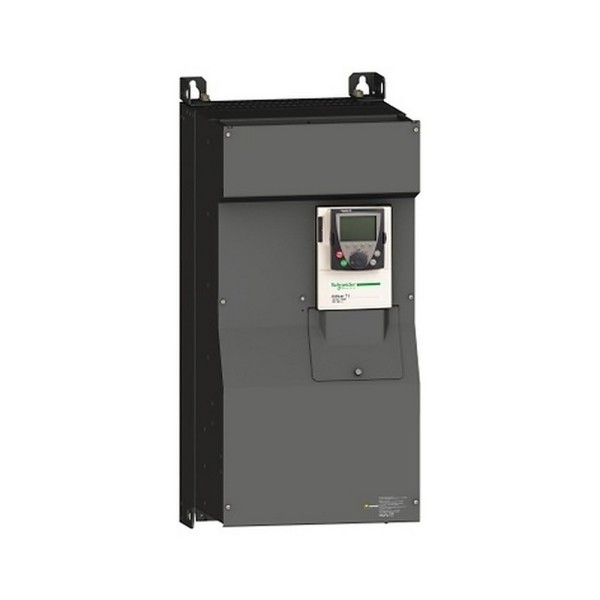

ATV71HU75N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric Altivar 71 ATV71HU75N4 в реальной машине
Чаще всего этот класс привода ставят туда, где по месту уже стоит асинхронный двигатель, а технологи просят управляемый разгон, стабильный момент и предсказуемое торможение без перегрева и ложных аварий. ATV71HU75N4 преобразователь частоты Schneider Electric закрывает как раз такие задачи: питание от трехфазной сети до 480 В, работа с двигателями порядка 7,5 кВт, и при этом - запас по настройкам, чтобы адаптировать привод под конкретную механику, а не под среднюю температуру по больнице.
Из практики: на конвейерной линии важно убрать рывки при пуске и исключить просадку скорости при изменении нагрузки. На вентустановке - держать экономичный режим и не ловить помехи по датчикам давления. На насосной группе - не допустить гидроударов. В каждом из этих сценариев мы упираемся не в паспортные цифры, а в то, как привод переживает электромагнитную обстановку, качество сети, вибрации шкафа и режимы разгона/торможения.
Почему Altivar 71 Schneider Electric выбирают для сложных механизмов
Серия Altivar 71 рассчитана на применение в сложных машинах большой мощности, и это ощущается в деталях. Регулируемая частота коммутации в диапазоне 1-16 кГц позволяет балансировать между акустическим комфортом двигателя и тепловой нагрузкой на силовую часть. В реальной эксплуатации это полезно, когда двигатель стоит рядом с рабочей зоной и требования по шуму жесткие, но при этом шкаф ограничен по вентиляции.
Максимальная выходная частота до 599 Гц дает свободу для высокоскоростных приводов (например, отдельные центрифуги или шпиндельные узлы с ременной передачей). Даже если вы не работаете на верхнем диапазоне, расширенный потолок по частоте обычно означает более гибкие алгоритмы управления и точнее отрабатываемые переходные процессы.
ATV71HU75N4 Schneider Electric: устойчивость к шкафным условиям и монтажной реальности
В промышленном шкафу проблемы начинаются не с клемм, а с условий: вибрация от рядом стоящего редуктора, нагрев от соседних аппаратов, пыль, периодические выключения вентиляции. Здесь важна стойкость к ударным и вибрационным нагрузкам по EN/IEC 60068-2-6 и EN/IEC 60068-2-27. Для нас это не формальность: привод, который сохраняет работоспособность при вибрации, реже уходит в плавающие ошибки по контактам и разъемам, а значит снижается время на поиск неисправностей.
Диапазон рабочих температур без снижения номинала -10...50 °C полезен в двух типовых случаях: неотапливаемые цеха зимой и шкафы, которые летом стабильно держат +40 °C внутри. Отдельно отмечаем влажность 5...95 % без конденсата: если в помещении есть перепады температуры, мы все равно закладываем правильную вентиляцию и подогрев шкафа, но сам привод не становится слабым звеном.
Степень защиты IP20 подразумевает установку в шкаф или кожух. На практике это правильно: для силовой электроники критичны не столько брызги, сколько контролируемый воздушный поток и доступ для обслуживания. Габариты и масса важны при компоновке: когда привод ставим на дверь или на монтажную панель с ограничением по нагрузке, каждый килограмм и каждый миллиметр влияют на жесткость и вибрацию конструкции.
Связь, сигналы и помехоустойчивость в системе управления
Встроенный CANopen - это удобный путь в типовую архитектуру: ПЛК + сеть приводов + удаленные модули ввода-вывода. CANopen в приводе позволяет не тянуть отдельные дискретные цепи на пуск/стоп/направление и не городить аналог 0-10 В для уставки скорости там, где нужна повторяемость и диагностика. Плюс - проще читать фактические параметры и аварии в контроллере, а не ловить их по лампочкам на двери шкафа.
По аналоговым и дискретным сигналам у привода есть достаточный набор для локальной автоматики: два аналоговых входа типично закрывают задание скорости и, например, внешний ограничитель или датчик давления; аналоговый выход используем под обратную связь для регистраторов или старых систем; дискретные входы - под технологические блокировки, выбор фиксированных скоростей, команды реверса. Важный момент: чем меньше внешних преобразований сигналов, тем ниже риск наводок и дрейфа уставки.
Встроенный фильтр ЭМС - это не про галочку в спецификации, а про соседство с измерительными цепями. Когда рядом стоят весовые терминалы, датчики 4-20 мА, энкодеры или интерфейсы RS-485, наличие интегрированного решения по ЭМС упрощает прохождение испытаний и снижает вероятность паразитных срабатываний. При грамотном заземлении и прокладке кабелей это дает заметно более спокойную картину по помехам.
Что учитываем при подборе и вводе в эксплуатацию
- Проверяем соответствие сети: трехфазное питание и фактический уровень напряжения, качество заземления, расчетную отключающую способность и условия КЗ. Это напрямую влияет на выбор аппаратов защиты и на ресурс силовой части.
- Настраиваем разгон/торможение под механику. Для насосов - мягкие рампы и контроль остановки, для конвейеров - компенсация нагрузки и исключение рывков, для вентиляторов - оптимизация по энергопотреблению.
- Планируем электромонтаж: отдельная прокладка силовых и сигнальных трасс, правильные экраны, короткие соединения PE. Это дешевле сделать сразу, чем потом искать фантомные ошибки.
Если вам нужен привод под асинхронный двигатель 7,5 кВт в шкафной установке с нормальной диагностикой и промышленной связью, берите ATV71HU75N4 и закладывайте ввод в эксплуатацию с проверкой сети, ЭМС и теплового режима - так он отработает стабильнее и предсказуемее. Оставляйте заявку, и мы подберем обвязку по защите и подключению под вашу схему управления.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток22.2 for 480 3 phases 7.5 / 10 А
- СерияAltivar 71
- Номинальная мощность7,5 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...599 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

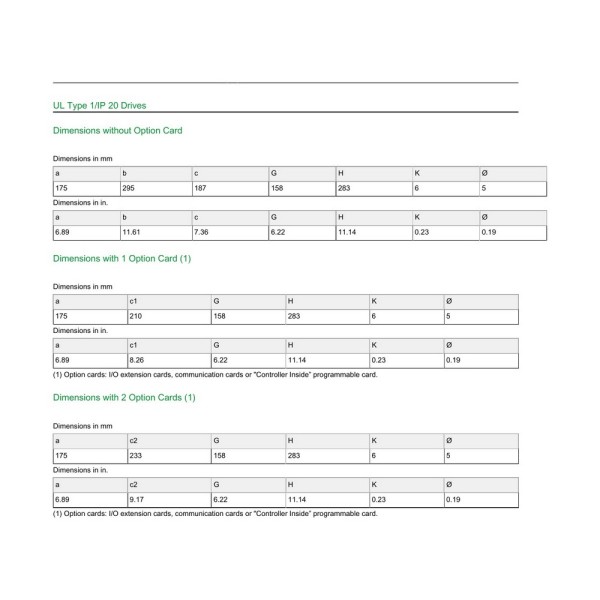

- Высота295 мм
- Глубина187 мм
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина175 мм
- Максимальный ток контактов26.4 в течение 60 с, 3 фазы 7.5 / 10 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя10 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 22, 3 фазы кА
- Полная мощность17.8 при 380 В, 3 фазы 7.5 / 10 кВА
- Частота коммутации1...16 регулируемая кГц
- Масса5.5 кг
- Уровень шума55.6 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...13 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток22.2 при 480 В, 3 фазы 7.5 / 10 А
