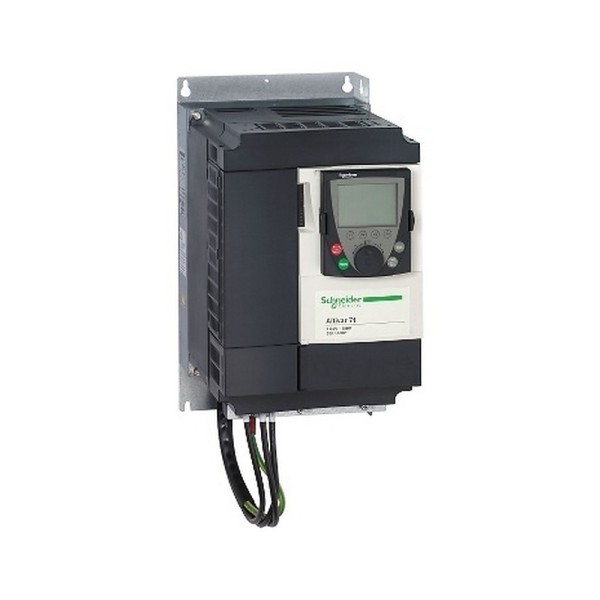

ATV71LD17N4Z преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной эксплуатации частотник чаще всего выбирают не по красивым цифрам, а по тому, как он переживает пуски, просадки сети, вибрации на раме и грязный шкаф с ограниченной вентиляцией. ATV71LD17N4Z преобразователь частоты Schneider Electric мы ставим в узлы, где привод работает не как лабораторный стенд, а как часть машины: транспортеры с переменным моментом, насосные группы с режимом поддержания давления, вентиляторы с сезонной перестройкой уставок, а также механизмы с инерцией, где важны плавный разгон и управляемое торможение.
Schneider Electric Altivar 71 в составе силового шкафа
Данный привод рассчитан на трехфазную сеть и ориентирован на асинхронные двигатели - типовая база промышленности. Для нас ключевое в серии Altivar 71 - предсказуемое поведение в шкафу: встроенный фильтр ЭМС упрощает прохождение требований по электромагнитной совместимости, особенно когда рядом стоят датчики 4-20 мА, весовые контроллеры или длинные линии энкодеров. На практике это минус один внешний узел в шкафу и меньше сюрпризов при пусконаладке: меньше наводок на аналоговые цепи, проще укладываться в требования по помехам в цеховой сети.
Степень защиты IP20 подразумевает установку внутри шкафа с нормальной организацией воздушного потока и дисциплиной по пыли. Здесь важнее не сам IP, а то, что производитель честно закладывает работу без снижения номинала в диапазоне рабочих температур - это снижает риск, что привод начнет уходить в перегрев в летний период при плотной компоновке.
ATV71LD17N4Z Schneider Electric: связь, сигналы, режимы
Для интеграции в АСУ ТП удобно, что CANopen уже встроен. В проектах это экономит место и бюджет на коммуникационные опции, а также ускоряет замену: меньше номенклатуры модулей на складе. CANopen обычно закрывает задачи обмена с ПЛК по командам Пуск/Стоп, заданию скорости, чтению статусов, аварий и технологических параметров. Если нужно быстро поднять типовой привод в составе линии, CANopen - рабочий вариант без экзотики.
По дискретным и аналоговым цепям привод дает достаточную свободу для типовых схем. Например, делаем так: один аналоговый вход - задание скорости от контроллера, второй - резерв под локальную ручку/потенциометр на дверце или под коррекцию от датчика давления. Аналоговый выход обычно уводим на мониторинг: фактическая частота, ток или момент на верхний уровень. Дискретные входы закрывают стандартные блокировки (аварийный стоп через внешнюю цепь безопасности реализуется отдельно), выбор скоростей, реверс, сброс аварии, выбор набора параметров.
Отдельно отметим регулируемую частоту коммутации. В цеху это прямой инструмент компромисса между акустическим комфортом и тепловым режимом. Подняли коммутацию - двигатель меньше свистит, но растет нагрев силовой части и требования к охлаждению. Опустили - легче по температуре, но выше слышимость. Возможность настройки позволяет подстроить привод под конкретную механику и условия шкафа, а не жить по единственной заводской установке.
Механика и стойкость: почему это важно на станке и на раме
Вибрация и ударные воздействия - не абстрактные испытания. Когда шкаф стоит на металлоконструкции рядом с прессом, дробилкой или вибропитателем, мелкие откази чаще всего начинаются с клемм, разъемов и плат. Здесь полезно, что исполнение усиленное, а стойкости по EN/IEC 60068-2-6 и EN/IEC 60068-2-27 подтверждены. В нашей практике это означает, что при корректном монтаже (нормальная опора, затяжка, кабельные вводы без натяга) привод живет дольше и не требует регулярного протягивания всего шкафа после каждого цикла сезонных ремонтов.
Диапазон влажности без конденсата тоже не формальность: в насосных и приточных установках часто ловим режимы, когда утром холодно, днем тепло, и внутри шкафа гуляет точка росы. Если нет культуры обогрева и вентиляции шкафа, конденсат убивает электронику намного быстрее, чем перегрузки по току. Здесь важно соблюсти простое правило: либо держим температуру шкафа выше точки росы (обогреватель с термостатом), либо обеспечиваем стабильный воздухообмен и не загоняем оборудование в влажный застой.
Практика применения в тяжелых механизмах
Категория применения на сложные машины большой мощности обычно означает, что привод ожидаемо работает с переменным моментом, толчками нагрузки и частыми переходными процессами. Типовой пример - транспортер с неравномерной подачей материала. Частотник должен переживать моменты, когда лента то разгружается, то резко получает порцию сырья. Второй пример - вентилятор дымоудаления или технологической вытяжки: важно стабильно держать скорость и иметь понятную диагностику по току и состояниям, чтобы обслуживание не превращалось в гадание.
По току и короткому замыканию проектируем всегда аккуратно: автомат, селективность, корректный расчет кабеля и условия отключения. Для таких приводов критично, чтобы в шкафу была грамотно организована силовая часть: разделение силовых и сигнальных трасс, правильное заземление, экран по моторному кабелю с 360-градусным обжимом, а также соблюдение требований по ЭМС. Тогда встроенный фильтр действительно работает, а не существует только на бумаге.
- Закладываем место под обслуживание: доступ к клеммам, нормальная маркировка, трассировка без натяга.
- Делаем понятную схему блокировок: технологические запреты - в дискретных цепях, управление - по сети, аварии - в верхний уровень.
- Проверяем тепловой баланс шкафа и выбираем частоту коммутации под реальную вентиляцию.
Если нужен привод, который корректно встраивается в АСУ ТП, спокойно переносит промышленную механику и не усложняет прохождение ЭМС, закладывайте ATV71LD17N4Z и передавайте нам схему/условия установки - проверим подбор и дадим технические рекомендации по подключению и параметрированию.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток192 for 480 3 phases 132 / 200 А
- СерияAltivar 71
- Номинальная мощность7,5 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

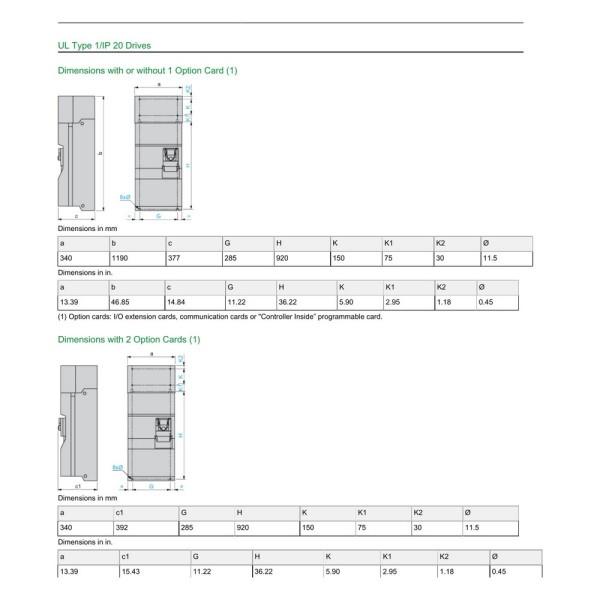

- Высота1190 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина340 мм
- Максимальный ток контактов388 в течение 60 с, 3 фазы 132 / 200 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя200 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 35, 3 фазы кА
- Полная мощность157.3 при 380 В, 3 фазы 132 / 200 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса80 кг
- Уровень шума66 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость7 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток192 при 480 В, 3 фазы 132 / 200 А
