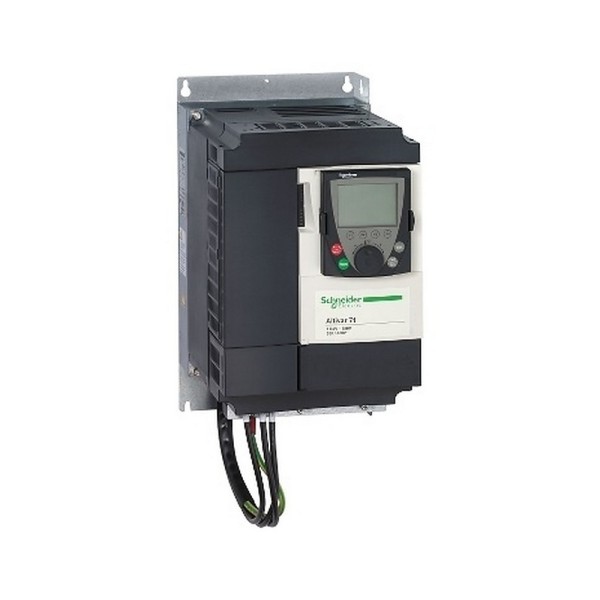

ATV71LD27N4Z преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV71LD27N4Z Schneider Electric в реальной эксплуатации
Частотник в цеху редко работает в лабораторных условиях. Его ставят в шкаф рядом с контакторами, трансформаторами, иногда - в зоне вибрации от компрессора или рядом с участком, где влажность гуляет в течение смены. Поэтому при выборе мы смотрим не только на мощность, но и на то, как привод переживает электромагнитные помехи, механические воздействия и сетевые события. ATV71LD27N4Z преобразователь частоты Schneider Electric как раз из тех устройств, которые рассчитаны на тяжелую машинную среду и при грамотной обвязке отрабатывают годы без сюрпризов.
Schneider Electric Altivar 71: почему серия подходит для сложных машин
Altivar 71 проектировали под задачи, где важны устойчивость регулирования и предсказуемость в переходных режимах. Типовой пример - конвейер с переменной загрузкой, вентилятор с заслонкой, насос с длинной магистралью или привод механизма, где оператор часто меняет скорость. Здесь критично, чтобы привод не уходил в аварии при динамике момента и не разгонял двигатель рывками, иначе получаем износ муфт, ударные нагрузки и нестабильность технологического процесса.
По этой серии мы обычно закладываем не только базовое управление асинхронным двигателем, но и нормальную интеграцию в систему: дискретные сигналы для межблокировок, аналоговые задания/обратные связи и обмен по полевому протоколу, когда нужно увести уставки и диагностику на верхний уровень.
Управление двигателем и настройка под механику
Диапазон выходной частоты до высоких значений дает свободу по наладке: можно корректно настроить и низкие скорости для позиционирования, и режимы с повышенной частотой для специальных применений (например, шпиндельные механизмы или центрифуги - при условии, что двигатель и механика это допускают). На практике важнее другое: привод позволяет подобрать частоту коммутации в разумном диапазоне. Мы используем это как инструмент компромисса между акустикой двигателя и нагревом силовой части. Повысили частоту коммутации - двигатель тише и меньше слышимых гармоник, но растут потери в IGBT и требования к охлаждению. Понизили - получаем более холодный шкаф, но возможно появление слышимого писка на малых оборотах. Возможность регулировки решает эту задачу без замены оборудования.
Отдельный плюс - работа без снижения номинальных параметров в широком температурном диапазоне эксплуатации. В шкафах управления это часто означает, что можно обойтись без избыточного кондиционирования, если вентиляция и тепловой расчет сделаны корректно.
ЭМС и помехоустойчивость: встроенный фильтр как практическая экономия времени
Когда на объекте рядом стоят весовые контроллеры, датчики давления 4-20 мА и интерфейсы связи, вопрос электромагнитной совместимости перестает быть теорией. Встроенный фильтр ЭМС в приводе снижает объем внешней обвязки и упрощает прохождение внутренних приемо-сдаточных испытаний шкафа. Мы все равно соблюдаем правила монтажа: короткие заземляющие соединения, правильная прокладка силовых и сигнальных трасс, экранирование моторного кабеля с 360-градусной заделкой. Но наличие интегрированного решения по ЭМС заметно уменьшает риск поймать наводки на аналоговых входах или нестабильность связи при пуске тяжелой нагрузки.
Связь и диагностика: CANopen для машинной автоматики
Встроенный CANopen полезен там, где привод является частью машины, а не одиночным агрегатом. Типовая схема: ПЛК формирует задание скорости/момента, получает состояние, коды аварий, токовую нагрузку и может реализовать технологические блокировки на уровне логики. Это снимает необходимость тянуть отдельные аналоговые задания через весь шкаф и дает более чистую диагностику. В эксплуатации это означает меньше времени на поиск причин остановки: по сети читаем статусные слова, видим, что было по питанию, перегрузке, перегреву или внешним блокировкам.
Механика, вибрация, влажность: почему это важно не меньше электрических параметров
Промышленный шкаф не всегда стоит на фундаменте в отдельной комнате. На участках с вибрацией (например, рядом с дробилками, прессами, насосными рамами) слабое оборудование начинает давать плавающие ошибки по контактам, разъемам, иногда проявляются проблемы с клеммными соединениями. Здесь важны нормированные показатели вибро- и ударостойкости, а также усиленное механическое исполнение. Это снижает вероятность скрытых отказов, которые сложно диагностировать в поле.
По влажности тоже все практично: диапазон без конденсации означает, что привод рассчитан на реальную производственную атмосферу при корректной вентиляции шкафа и нормальной культуре монтажа. Мы всегда закладываем контроль точки росы и избегаем ситуаций, когда шкаф ночью остывает, а утром прогревается и внутри выпадает влага. Но сам факт допуска по влажности дает запас по устойчивости.
Интеграция в шкаф: на что обращаем внимание при проектировании
IP20 подразумевает установку внутри электротехнического шкафа. При компоновке учитываем тепловыделение, воздушные зазоры и доступ к силовым клеммам. Масса устройства требует нормального крепежа и жесткой монтажной панели. По сети и защите от КЗ мы подбираем вводной автомат, кабели и, при необходимости, сетевые дроссели - не по принципу как получится, а по расчету токов и условий короткого замыкания на шинах. В результате привод ведет себя предсказуемо при пусках и аварийных режимах, а силовая часть не работает на грани.
Где ATV71LD27N4Z Schneider Electric работает особенно уверенно
- Насосные и вентиляторные группы с требованиями к стабильности регулирования и минимизации гидроударов за счет корректных разгонов/торможений.
- Конвейеры и транспортеры с переменной загрузкой, где важны плавный старт и защита механики от ударных моментов.
- Машины с интеграцией в ПЛК по CANopen, когда нужна централизованная диагностика и управление без лишних аналоговых цепей.
Подберите ATV71LD27N4Z под ваш двигатель и сетевые условия, а мы при необходимости уточним обвязку по защите, ЭМС и компоновке шкафа - чтобы привод встал в систему без доработок на пусконаладке.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток192 for 480 3 phases 132 / 200 А
- СерияAltivar 71
- Номинальная мощность11 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

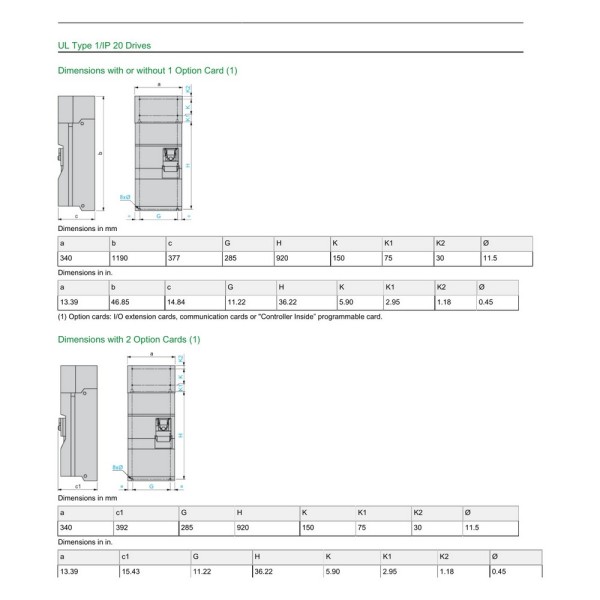

- Высота1190 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина340 мм
- Максимальный ток контактов388 в течение 60 с, 3 фазы 132 / 200 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя200 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 35, 3 фазы кА
- Полная мощность157.3 при 380 В, 3 фазы 132 / 200 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса80 кг
- Уровень шума66 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость7 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток192 при 480 В, 3 фазы 132 / 200 А
