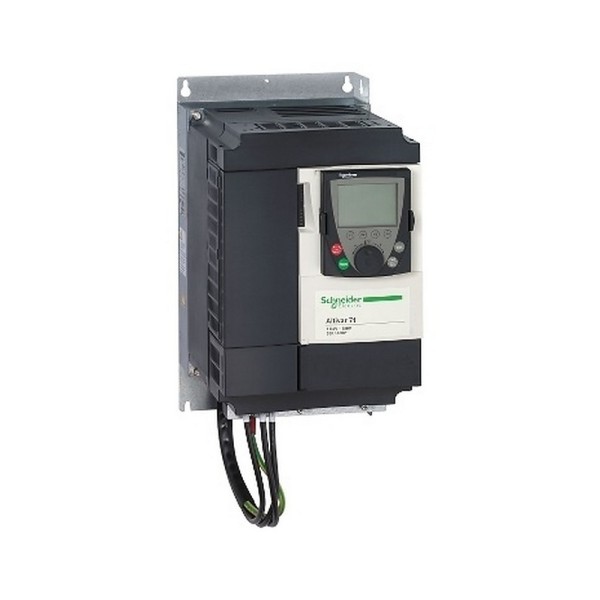

ATV71LD33N4Z преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV71LD33N4Z в составе реального привода
Когда на объекте нужно стабильно крутить асинхронный двигатель в широком диапазоне скоростей и при этом держать момент без рывков, мы обычно начинаем не с мощности, а с условий эксплуатации и требований к управлению. ATV71LD33N4Z - это преобразователь частоты серии Altivar 71, рассчитанный на сложные машины, где привод работает не как вентилятор, а как технологический узел: с ускорениями, торможениями, перехватами скорости, ограничением тока и интеграцией в систему управления.
Типовой пример - насосная станция с несколькими контурами или транспортер с переменной нагрузкой. Там критично, чтобы привод адекватно переживал переходные процессы: разгон без просадки шины, торможение без выбросов в сеть, корректная отработка аварийных режимов. В этой модели важны не только алгоритмы, но и аппаратная база: усиленное механическое исполнение, устойчивость к вибрациям и ударам, работа в промышленном диапазоне температур без снижения номинала. На практике это означает меньше ложных остановов и меньше деградации контактов/клемм при длительной эксплуатации в шкафу управления.
Altivar 71 ATV71LD33N4Z: управление и интерфейсы без лишней обвязки
Для нас большой плюс - нормальная встроенная коммуникация. CANopen закрывает большинство задач по обмену с ПЛК и распределенной периферией: задания скорости, слова управления, статусы, диагностика. Это снижает количество дискретной проводки и упрощает пусконаладку, особенно когда приводов несколько и нужно единообразие параметрирования.
При этом дискретные и аналоговые сигналы остаются востребованными. Например, аналоговый вход удобно использовать под локальный датчик давления/разрежения в резервном режиме, а дискретные - под аппаратные блокировки, концевики, выбор набора уставок. На реальном объекте это дает устойчивость: даже если связь по полевой шине временно недоступна, можно оставить минимально необходимую логику управления.
ЭМС, коммутация и поведение в сети
В шкафах с несколькими приводами и чувствительной автоматикой обычно вылезает классическая проблема: наводки, ложные срабатывания, помехи по питанию. Здесь полезен встроенный фильтр ЭМС - он не отменяет грамотного заземления и прокладки кабелей, но заметно упрощает выполнение требований по электромагнитной совместимости. В результате меньше времени уходит на отладку после монтажа, когда, например, датчики 4-20 мА начинают гулять при переключениях.
Отдельно отмечаем регулируемую частоту коммутации. В практике это инструмент для баланса между акустическим комфортом двигателя и тепловой нагрузкой силовой части. На длинных моторных линиях или при повышенных требованиях к шуму можно подобрать режим, который не загоняет систему в перегрев и не создает лишних высокочастотных помех. Это тонкая настройка, но в промышленности она часто решает, будет ли привод работать годами без сюрпризов.
Механика, климат и надежность в шкафу
Усиленное исполнение и нормированная вибро- и ударостойкость важны не на бумаге. На крановых эстакадах, в дробильных отделениях, на насосных с жесткой рамой привод регулярно получает механические воздействия. Если клеммные соединения или силовые элементы не рассчитаны, получаем периодические аварии, которые сложно поймать. Здесь конструктив изначально ориентирован на такие условия.
По климатике полезно, что устройство держит рабочие температуры без снижения номинальных характеристик. Это напрямую влияет на компоновку шкафа: можно корректнее рассчитать вентиляцию/кондиционирование и не закладывать чрезмерные запасы по мощности. Также важны требования к влажности без конденсации и степень загрязнения - они дисциплинируют по части фильтрации воздуха и размещения в электротехническом помещении.
Особенности эксплуатации и что мы обычно закладываем в проект
- Разделение силовых и сигнальных трасс, корректное экранирование моторного кабеля и подключение экрана по правилам - так встроенный ЭМС-фильтр действительно работает, а не просто числится.
- Проверка уставок разгона/торможения и ограничений тока под конкретную механику. Для конвейера это одно, для центрифуги - другое. Привод должен защищать технологию, а не только себя.
- Организация диагностики: чтение статусов по CANopen и вывод ключевых аварий в верхний уровень. Это сокращает простои, когда обслуживанию нужно не гадать, а видеть причину остановки.
Артикул ATV71LD33N4Z преобразователь частоты Schneider Electric мы рекомендуем закладывать в узлы, где важны устойчивость к промышленным воздействиям, предсказуемое поведение по ЭМС и нормальная интеграция в систему управления без избыточной внешней обвязки.
Передайте нам схему включения, тип двигателя и режим работы механизма - подберем корректную обвязку и уставки, чтобы привод отработал в вашем цикле без лишних остановов.
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-25...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток192 for 480 3 phases 132 / 200 А
- СерияAltivar 71
- Номинальная мощность15 кВт
- Частота сети50...60 (- 5...5 %) Гц
- Максимальная выходная частота0.1...500 Гц
- Встроенные протоколы связиCANopen
- Количество дискретных входов7
- Количество аналоговых входов2
- Количество аналоговых выходов1
- Встроенный фильтр ЭМСIntegrated

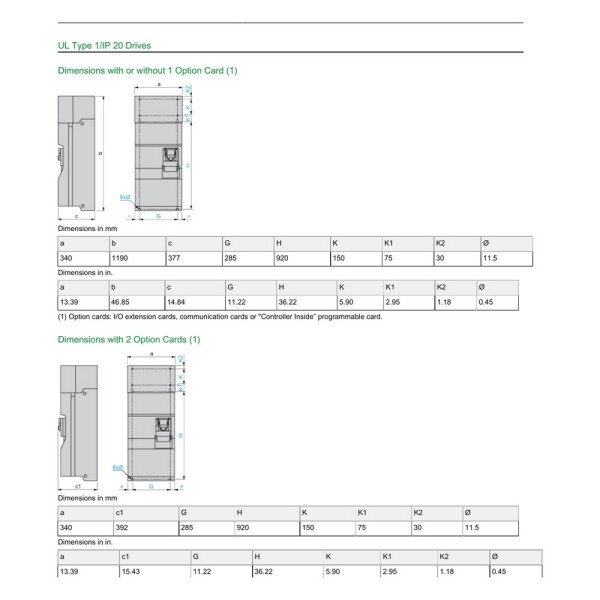

- Высота1190 мм
- Глубина377 мм
- Механическое исполнениеУсиленное исполнение
- Номинальное напряжение480 В
- Рабочая температура-10...50 без снижения номинальных характеристик °c
- Ширина340 мм
- Максимальный ток контактов388 в течение 60 с, 3 фазы 132 / 200 А
- УправлениеAsynchronous motors
- Категория примененияСложные машины большой мощности
- Тип модуляПреобразователь частоты
- Степень защиты IPIP20
- Мощность двигателя200 при 380...480 В, 3 фазы л.с.
- Расчётный ток КЗ≤ 35, 3 фазы кА
- Полная мощность157.3 при 380 В, 3 фазы 132 / 200 кВА
- Частота коммутации2.5...8 регулируемая кГц
- Масса80 кг
- Уровень шума66 по стандарту 86/188/EEC дБ
- Степень загрязнения2 по стандарту EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 3...10 Гц) по стандарту EN/IEC 60068-2-6
- Ударостойкость7 gn в течение 11 мс по стандарту EN/IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный
- Линейный ток192 при 480 В, 3 фазы 132 / 200 А
