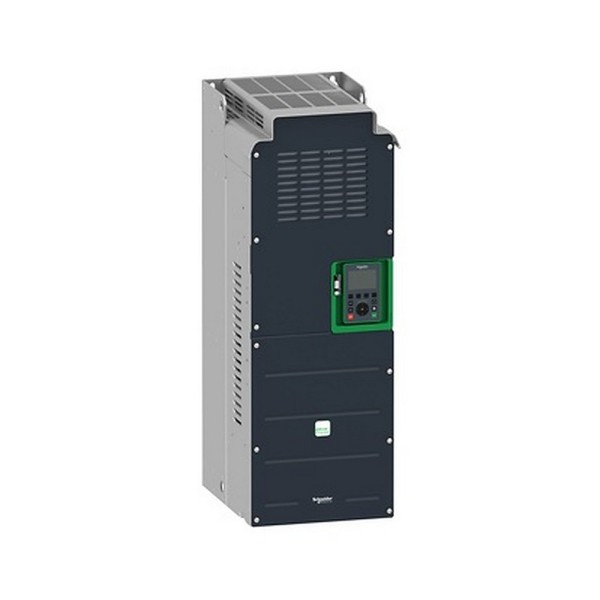

ATV930C13N4C преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV930C13N4C в типовом технологическом узле
В реальной эксплуатации преобразователь частоты чаще всего «вспоминают» не по паспорту, а по симптомам: насос ловит гидроудары при старте, вентилятор уходит в резонанс на определенной скорости, компрессор перегревается при просадках сети, а электрик потом неделями ищет источник помех в шкафу. ATV930C13N4C из линейки Altivar Process ATV900 мы обычно закладываем туда, где важны управляемый разгон/торможение, стабильная работа с синхронными двигателями и предсказуемая электромагнитная обстановка вокруг шкафа управления.
Типовой пример - насосная станция с несколькими контурами. На ПЧ реализуем плавный пуск без бросков тока, держим давление по аналоговому датчику и уводим систему от кавитации за счет корректно настроенных рамп и ограничений по моменту. Для вентиляционных установок ценность та же: аккуратный разгон, отсутствие механических ударов по ремням и подшипникам, плюс возможность поднять частоту коммутации, когда критичен акустический комфорт (с поправкой на тепловой режим).
Преобразователь частоты Schneider Electric ATV930C13N4C: связь и интеграция без лишних шлюзов
Когда частотник становится частью АСУ ТП, важен не только алгоритм управления, но и то, как он «разговаривает» с PLC и верхним уровнем. Встроенный Ethernet/IP позволяет включать привод в промышленную сеть без внешних конвертеров. На практике это снижает количество точек отказа и упрощает диагностику: статусы, фактические значения, аварии и телеметрия доступны в стандартизированном обмене, а не через набор дискретов.
По сигналам на борту есть достаточный запас для типовых схем: дискретные входы под команды Пуск/Стоп, выбор скоростей, подтверждения от концевиков; релейные выходы - под сигнал Авария, Готов, Работа. Аналоговые каналы используем для замкнутого регулирования (например, 4-20 мА от датчика давления) и для выдачи фактической частоты/тока на регистратор или вторичную систему. Важно, что при такой архитектуре можно построить узел с локальным контуром ПИД на приводе и при этом оставаться в общей диагностике по сети.
Altivar Process ATV900 и ATV930C13N4C: ЭМС, кабель двигателя и реальная помехоустойчивость
В шкафах, где рядом стоят контроллеры, модули аналогового ввода и связь, вопрос ЭМС всегда прикладной. Встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 50 м - это не «галочка», а экономия времени на пусконаладке. При соблюдении правил прокладки (разделение силовых и сигнальных трасс, правильное заземление экрана) мы получаем меньше паразитных наводок на аналоговые цепи и стабильнее работающую связь. На объектах с длинными трассами к двигателю это особенно заметно: без корректной ЭМС начинаются ложные срабатывания, дрожание измерений и плавающие ошибки коммуникации.
Отдельно отмечаем регулируемую частоту коммутации. Это инструмент тонкой настройки между уровнем шума двигателя, качеством момента на низких оборотах и тепловой нагрузкой на силовую часть. В проектах с вентиляторами и насосами обычно удается найти режим, где и акустика приемлемая, и шкаф не перегревается при летних температурах.
Устойчивость к условиям шкафа: температура, вибрации, удары
Частотник редко живет в лаборатории. В цеху его ждут вибрации от рам и трубопроводов, сезонные перепады температуры, иногда - транспортные удары и неидеальная влажность. У ATV930C13N4C нормальная работа заявлена в диапазоне -15...50 °C без снижения номинала, что упрощает жизнь в большинстве не кондиционируемых электрощитовых. Для складов и логистики важна температура хранения до -40...70 °C - оборудование можно держать в резерве без танцев с прогревом при каждом перемещении.
По механике: вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 дают понимание, что привод переживет стандартные промышленные воздействия при корректном монтаже на стенку шкафа. Здесь практический совет простой: жесткая монтажная плита, отсутствие «пружинящих» элементов, выдерживание расстояний для вентиляции и аккуратная разделка кабелей снижают риск плавающих ошибок и перегрева.
Безопасность и обслуживание в эксплуатации
В приводных системах мы всегда закладываем функциональную безопасность, а не надеемся на организационные меры. Наличие STO (Safe Torque Off) уровня SIL 3 позволяет аппаратно снять крутящий момент с двигателя и корректно встроиться в цепи безопасности (например, от дверей ограждения или аварийного стопа). Это сокращает время остановки при сервисе и дает понятную логику для аудиторов промышленной безопасности.
Еще один эксплуатационный момент - расчетный ток КЗ. Когда в шкафу стоит мощный привод, важно заранее проверить селективность и уставки защиты с учетом перспективной реконструкции. Привязка к стандартам и заданному уровню КЗ помогает не гадать при согласовании схемы питания и выборе аппаратов защиты.
Как мы применяем ATV930C13N4C на объектах
- Насосы с регулированием давления: плавный пуск, защита от гидроударов, стабильная работа по датчику 4-20 мА, вывод телеметрии в SCADA по Ethernet/IP.
- Вентиляция и дымоудаление: настройка рамп, подбор частоты коммутации под шум и нагрев, диагностика по сети без дополнительных модулей.
- Линии с синхронными двигателями: управление моментом и скоростью с упором на повторяемость режима при просадках и неидеальной сети.
Если вам нужен привод под 3-фазную сеть с промышленной связью, встроенной ЭМС-фильтрацией и STO SIL 3, закладывайте в спецификацию ATV930C13N4C преобразователь частоты Schneider Electric и присылайте схему шкафа - мы проверим совместимость по сети, защите и тепловому расчету.
- Тип охлажденияПринудительная конвекция
- Способ монтажаНастенный монтаж
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность110 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
