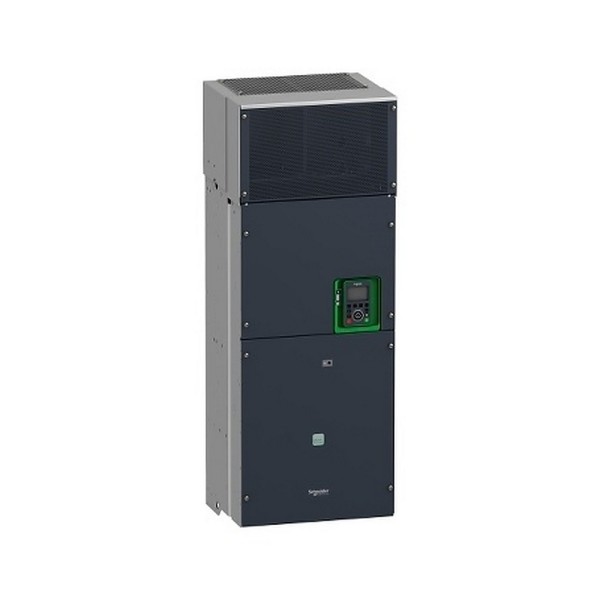

ATV930C22N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV930C22N4 Schneider Electric в реальном приводе
Часто к нам приходят с одной и той же эксплуатационной проблемой: привод на синхронном двигателе работает рывками на малых оборотах, при пусках выбивает автоматику, а на соседних датчиках появляется наводка. В таких задачах важен не только подбор по мощности, а то, как преобразователь ведет себя в сети, насколько корректно отрабатывает момент, как дружит с системой управления и как переживает условия шкафа. ATV930C22N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV900 мы обычно рассматриваем как базовую платформу под тяжелые технологические механизмы с требованиями к управлению и диагностике.
Schneider Electric ATV930C22N4: управление синхронным двигателем без сюрпризов
Синхронные двигатели чувствительны к качеству алгоритма управления и к настройке обратных связей. На практике это выражается в стабильности момента на низких частотах, аккуратной отработке разгона/торможения и прогнозируемом поведении при бросках нагрузки (например, на насосных станциях с резкой сменой гидравлики или на вентиляторах при закрытии заслонок). Наличие развитой обвязки по аналоговым и дискретным сигналам позволяет не городить внешние модули под типовые сценарии: задание скорости, ограничение момента, переключение уставок, сигнализация аварий и технологических состояний.
Отдельно отмечаем регулируемую частоту коммутации. В реальной эксплуатации это инструмент, а не параметр из паспорта: повышаем частоту - снижаем акустический тон двигателя, но растут требования к теплоотводу и ЭМС; понижаем - упрощаем электромагнитную обстановку и уменьшаем потери, но получаем более заметные пульсации. Здесь можно подстроиться под конкретный объект, а не жить с единственным компромиссом.
ЭМС и связь: когда шкаф один, а оборудования вокруг много
На промышленных площадках преобразователь редко стоит в вакууме: рядом PLC, весовые терминалы, датчики давления 4-20 мА, расходомеры, частотные линии связи. Встроенный фильтр ЭМС уровня EN/IEC 61800-3 категории C2 с допустимой длиной моторного кабеля до 50 м дает практическую выгоду - снижаем риск наводок и ускоряем ввод в эксплуатацию без доработок по помехозащищенности. Для объектов, где привод физически удален от двигателя (насосные павильоны, кровельные венткамеры), ограничение по длине кабеля важно учитывать заранее, чтобы не столкнуться с перегревом, ложными срабатываниями защит или деградацией связи датчиков.
Встроенный Ethernet/IP упрощает интеграцию в АСУ ТП без внешних шлюзов. Это не только про обмен уставками. Мы используем сеть для чтения диагностических регистров, контроля состояния, передачи предупреждений и построения сервисной логики: например, вывести на SCADA тренд тока/частоты, отследить предаварийные события и привязать их к технологическим режимам. В итоге меньше слепых остановов и меньше времени на поиск причины.
Безопасность и обслуживание: STO SIL 3 как рабочий инструмент
Функция STO (безопасное отключение крутящего момента) с уровнем SIL 3 - это не формальность. На линиях с обслуживанием по месту (конвейеры, мешалки, заслонки) мы часто строим схему, где безопасность реализуется аппаратно через STO, а не через снятие питания со всего шкафа. Результат практический: меньше износ контакторов, быстрее возврат в работу после срабатывания, проще проверка цепей безопасности при регламенте. При этом привод остается под питанием, и диагностика доступна, что экономит время обслуживающей смены.
Условия шкафа: температура, вибрация, влажность и почему это влияет на ресурс
Если шкаф стоит в венткамере, насосной или рядом с технологией, его климат редко лабораторный. Рабочий диапазон без снижения номинала в пределах -15...50 °C закрывает большинство цеховых сценариев без дополнительных ухищрений, а принудительная конвекция дает предсказуемый тепловой режим при корректно организованном воздушном потоке. Мы всегда обращаем внимание на рассеиваемую мощность: ее нужно закладывать в расчет вентиляции шкафа, иначе даже хороший привод начнет стареть быстрее из-за постоянной работы на повышенной температуре.
Стойкость к влажности без конденсации и заданная вибро- и ударопрочность по IEC 60068 важны для объектов с насосами на раме, компрессорными агрегатами, установками на металлоконструкциях. В таких местах клеммные соединения, разъемы и силовые модули испытывают микродвижения - и именно поэтому требования по механике мы считаем обязательными, а не второстепенными.
Монтаж и защитное исполнение Schneider Electric ATV930C22N4
Настенное исполнение и IP21/UL Type 1 мы рассматриваем как формат для установки в шкаф или электротехническое помещение с контролируемым доступом и минимальной запыленностью (степень загрязнения 2). Это честная промышленная компоновка: при правильной организации кабельных вводов, заземления и разделения силовых/сигнальных трасс привод стабильно работает и не создает лишних проблем при приемке. Отдельно учитываем расчетный ток КЗ - параметр, который напрямую связан с корректным выбором вводной защиты и согласованием с сетью на стороне заказчика.
Подберем схему включения, проверим условия по ЭМС и сети, подготовим рекомендации по настройке под синхронный двигатель и интеграции по Ethernet/IP - передавайте исходные данные по механизму и системе управления.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность160 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
