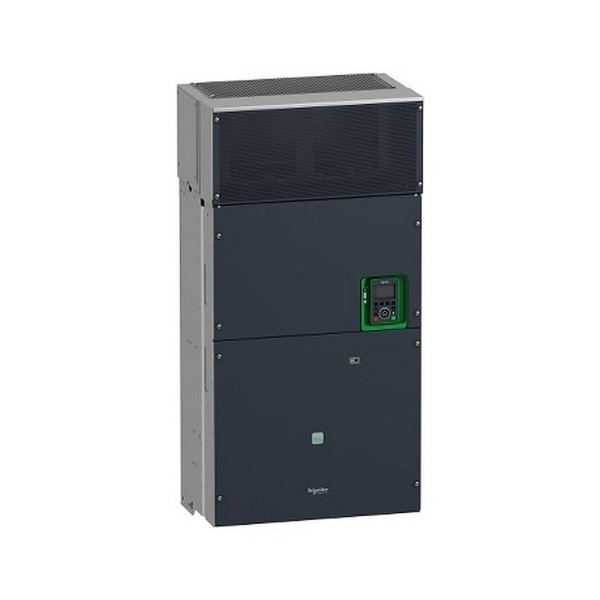

ATV930C25N4C преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных проектах по модернизации приводов мы чаще всего упираемся не в подбор по мощности, а в эксплуатационные мелочи: как поведет себя привод при длинных моторных линиях, насколько стабильно он переживет пыльный цех с вибрацией, как быстро его ввести в сеть верхнего уровня без отдельного шлюза и что будет при требовании по функциональной безопасности. Именно под такие задачи и берут ATV930C25N4C преобразователь частоты Schneider Electric из линейки Altivar Process ATV900 - когда нужен управляемый привод для синхронных двигателей с предсказуемой электромагнитной совместимостью и нормальной интеграцией в промышленный Ethernet.
Schneider Electric ATV930C25N4C в сетевом контуре и диспетчеризации
Встроенный Ethernet/IP - это не про галочку в спецификации, а про уменьшение количества точек отказа. В типовой схеме насосной станции или венткамеры мы заводим привод в PLC по Ethernet/IP, читаем фактическую частоту, ток, состояния защит и выдаем задания без промежуточных модулей. В результате проще диагностика: по сети видно, что произошло - перегрузка, недопуск по условиям пуска, внешняя блокировка, срабатывание STO. Для эксплуатации это важнее, чем максимальные цифры, потому что сокращает время простоя на поиски причины.
Еще один практический момент - фильтрация помех. Встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 с ограничением по длине моторного кабеля до 50 м полезен там, где привод ставят в шкафу, а двигатель находится на технологическом оборудовании в другом помещении. При корректном заземлении и соблюдении трассировки это снижает риск проблем с наводками на аналоговые цепи датчиков, ложными срабатываниями дискретных входов и нестабильной работой связи. На объектах с общей кабельной инфраструктурой разница заметна сразу.
ATV930C25N4C Schneider Electric для синхронных двигателей и динамики процесса
Поддержка управления синхронными двигателями - это возможность выжать КПД и управляемость там, где асинхронник уже не дает нужной точности. Пример из практики: привод на вентиляторе с переменной нагрузкой и требованием держать давление в воздуховоде. Синхронный мотор в паре с корректно настроенным регулятором дает более ровную характеристику и меньшие потери на частичных режимах. Здесь важна и регулируемая частота коммутации в диапазоне 2...16 кГц: мы можем балансировать между акустикой двигателя, нагревом и уровнем помех. На малошумных зонах часто уходим выше по коммутации, на тяжелых условиях - оптимизируем по теплу и ресурсу.
По вводу-выводу у привода достаточно каналов, чтобы закрывать типовую обвязку без россыпи дополнительных модулей: несколько аналоговых входов под датчики давления/расхода, аналоговые выходы под повторители на регистраторы, дискретные входы под межблокировки и концевики, релейные выходы под сигнализацию и управление внешними цепями. В эксплуатации это означает меньше клеммных соединений и меньше мест, где потом нужно искать отвалившийся контакт.
Эксплуатационная стойкость серии Altivar Process ATV900 на площадке
Полевые условия редко бывают лабораторными. Для нас важно, что устройство рассчитано на работу при -15...50 °C без снижения номинальных характеристик - это частая граница для шкафов без кондиционирования, где есть только вентиляторы и грамотно организованный поток воздуха. При хранении диапазон еще шире, что снижает риски при логистике и консервации.
По механике: вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 закрывают типовые сценарии, когда шкаф стоит рядом с компрессорным оборудованием, дробилкой или насосными агрегатами на общей раме. Важно понимать, что речь не про то, что привод можно ставить на двигатель, а про то, что нормальные вибрации цеха не будут регулярно вызывать деградацию клемм, разъемов и плат.
Влажность до 95% без конденсата - стандартная, но на практике критична формулировка без конденсата. Если в помещении скачки температуры, мы всегда закладываем подогрев шкафа и правильную вентиляцию, иначе любой IP21 при росе начнет приносить сюрпризы. Здесь привод не исключение: правильная климатическая часть шкафа решает больше, чем номинальные цифры.
Безопасность и обслуживание без лишних остановок
Функция STO SIL3 - это нормальный инструмент для построения безопасного отключения момента без отключения силового питания всего шкафа. В линиях с частыми остановами, воротами безопасности, обслуживанием механизмов это экономит время: снимаем момент, фиксируем безопасное состояние, а диагностика и связь остаются доступны. В рамках типового проекта это упрощает согласование с требованиями по safety и снижает количество внешних компонентов в цепи аварийного останова, если архитектура это допускает.
Отдельно отметим расчетный ток КЗ 50 кА и исполнение по UL/IEC - это не про красивые сертификаты, а про совместимость с реальными вводными аппаратами и распределением на площадке. Когда на объекте жесткая сеть и высокие токи КЗ, запас по стойкости помогает пройти экспертизу и снизить риски на этапе пусконаладки.
Если вам нужен привод под синхронный двигатель с Ethernet/IP, встроенной ЭМС-фильтрацией C2 и STO SIL3, закладывайте ATV930C25N4C и присылайте схему включения - мы проверим обвязку, длины кабелей и условия монтажа перед закупкой.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность220 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
