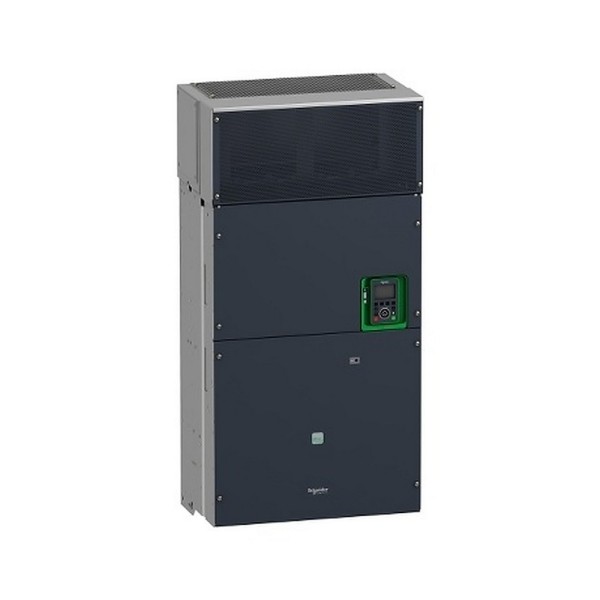

ATV930C31N4C преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В цеху с насосной станцией или компрессорной типовой сценарий выглядит одинаково: двигатель на синхроннике должен держать момент в широком диапазоне оборотов, при этом технологи требуют стабильного давления, а энергетики - минимальных пусковых токов и предсказуемой нагрузки на сеть. Здесь и раскрывается практическая ценность частотника серии Altivar Process: мы получаем управляемый разгон, удержание скорости под переменной нагрузкой и штатные механизмы безопасности без внешних костылей.
Schneider Electric Altivar Process ATV900 и реальная эксплуатация в приводах
ATV930C31N4C преобразователь частоты Schneider Electric рассчитан на трехфазную сеть 380 В и ориентирован на работу с синхронными двигателями. В прикладных задачах это часто вентиляторы, дымососы, насосы, экструдерные линии и миксеры, где важны КПД и управляемость момента. Синхронный привод чувствителен к качеству регулирования и к настройкам автотюнинга, поэтому критично, чтобы преобразователь имел достаточный запас по току в динамике и устойчиво держал режим при изменении нагрузки.
Отдельно отмечаем регулируемую частоту коммутации в диапазоне 2...16 кГц. На практике это инструмент тонкой настройки: поднимаем частоту - снижаем акустический тон двигателя и улучшаем качество тока на малых скоростях, но увеличиваем тепловыделение и требования к вентиляции шкафа; опускаем частоту - выигрываем по нагреву и ресурсу, что полезно на тяжелых режимах и в шкафах с ограниченным воздухообменом. Хорошо, когда этот параметр не зафиксирован, а подбирается под конкретный электродвигатель и длину кабеля.
ATV930C31N4C Schneider Electric: коммуникации, ЭМС и интеграция в АСУ ТП
Встроенный Ethernet/IP упрощает включение частотника в существующие сети промышленного Ethernet без дополнительных шлюзов. Для нас это прямое сокращение точек отказа: меньше внешних модулей, меньше клемм, меньше причин для плавающих неисправностей. В реальных проектах по модернизации это особенно заметно, когда частотник должен обмениваться с ПЛК не только заданиями скорости, но и технологическими параметрами - состояниями, предупреждениями, счетчиками наработки, данными диагностики.
Встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 50 м - не формальность. Когда привод стоит в щите рядом с аналоговыми измерениями (давление, расход, pH) и частотник начинает шуметь по сети, проблемы проявляются как дрожание показаний, ложные срабатывания дискретных входов, нестабильность датчиков 4-20 мА. Наличие штатного фильтра и корректная схема заземления обычно позволяют уложиться в требования по помехоустойчивости без переделки трасс и без охоты за фантомными наводками.
По входам/выходам есть запас для типовой обвязки: аналоговые сигналы под задание/обратную связь, дискретные - под разрешение, аварийные цепи, релейные - под сигнализацию и управление внешними контакторами. В эксплуатации это уменьшает необходимость в промежуточных модулях ввода-вывода и ускоряет пусконаладку, особенно когда требуется резервирование режимов: например, местное управление от потенциометра плюс удаленное задание от ПЛК с переключением.
Надежность: вибрации, климат, токи КЗ и тепловой режим
Для шкафов, установленных на металлоконструкциях, рядом с прессами или дробилками, важна механическая стойкость. Заявленная вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 - это не про лабораторию, а про то, что клеммные соединения, силовая часть и плата управления переживают штатные вибрации без деградации контактов и микротрещин пайки. Мы все видели, как на слабых изделиях через год начинаются плавающие отказы, которые лечатся только перетяжкой и переподключением.
Диапазон рабочих температур без снижения номинала и допустимая влажность без конденсата по IEC 60068-2-3 дают нормальную технологическую свободу: щитовая без кондиционера, насосная с высокой влажностью, сезонные перепады. При этом важно помнить практику: конденсат - главный враг силовой электроники, поэтому обогрев шкафа и вентиляция с фильтрами часто дают больший эффект, чем попытка герметизировать все до состояния термоса.
Отдельно полезен высокий расчетный ток КЗ. В реальной сети это означает, что изделие рассчитано на жесткие условия питания, характерные для промышленных подстанций с малым внутренним сопротивлением. Когда рядом подключаются мощные нагрузки и бывают сетевые броски, запас по стойкости помогает переживать аварийные события без каскадных повреждений.
По теплу ориентируемся на рассеиваемую мощность и тип охлаждения. Принудительная конвекция в сочетании с известной тепловой нагрузкой позволяет заранее посчитать вентиляцию шкафа, выбрать фильтровентиляторы, оценить допустимую плотность монтажа и не получить перегрев летом. На практике это означает меньше остановов по температуре и более стабильную работу в круглосуточных режимах.
Безопасность обслуживания и остановы по технологии
Наличие STO (безопасное отключение крутящего момента) уровня SIL 3 - это рабочий инструмент для безопасных остановов без силового разрыва питания на входе преобразователя. В типовой схеме: при открытии защитной двери или срабатывании аварийного гриба мы снимаем момент с двигателя через STO, а питание может оставаться подано для сохранения диагностики и связи. Это упрощает обслуживание и помогает быстрее искать причину остановки, не теряя телеметрию и журналы событий.
- Для насосов - мягкий пуск и удержание давления без гидроударов, плюс корректная работа с обратной связью по датчику.
- Для вентиляторов - оптимизация энергопотребления на частичной нагрузке и снижение механического износа при старте.
- Для технологических линий - удобная интеграция в Ethernet/IP и нормальная диагностика приводной части в ПЛК/SCADA.
Если подбираете привод под синхронный двигатель, закладываете связь Ethernet/IP и хотите штатную ЭМС и STO без внешних усложнений - берите ATV930C31N4C и передавайте нам вводные по двигателю, кабельным трассам и режимам нагрузки, мы проверим применимость и поможем с настройками под вашу механику.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность250 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
