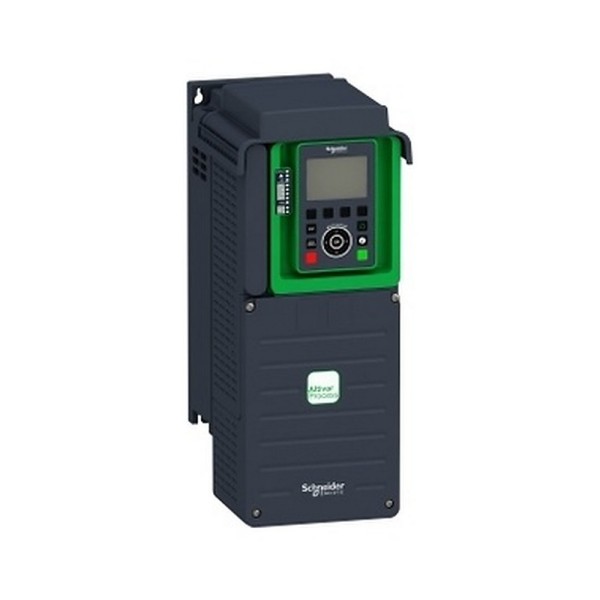

ATV930D11N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV930D11N4 в типовом сценарии управления насосом
В реальной эксплуатации преобразователь частоты чаще всего оценивают не по перечню параметров, а по тому, как он ведет себя в узле: держит ли давление, не уводит ли ПИД при скачках расхода, не ловит ли ложные аварии по ЭМС, и насколько предсказуемо обслуживается. ATV930D11N4 из линейки Altivar Process ATV900 мы обычно закладываем в задачи с непрерывным циклом - насосные и вентиляторные агрегаты, а также приводы с синхронными двигателями, где важны стабильность момента и корректная работа на низких скоростях.
Практический пример: в станции повышения давления при переключении потребителей возникают быстрые провалы/подпоры по уставке. Здесь критична согласованная работа ПИД-регулятора привода и датчиков 4-20 мА. Наличие нескольких аналоговых входов и выходов позволяет развести: один канал - давление, второй - резерв или расход, третий - обратная связь по уровню/температуре. Выходами удобно отдавать в АСУ ТП фактическую частоту/ток или диагностический сигнал без дополнительных преобразователей.
ATV930D11N4 Schneider Electric: связь, диагностика и интеграция в АСУ ТП
Когда привод включают в промышленную сеть, ценится не только сам факт наличия Ethernet, а предсказуемость обмена и диагностика по месту. Встроенный Ethernet/IP закрывает типовые задачи интеграции с ПЛК и верхним уровнем без внешних шлюзов. На объектах это уменьшает количество точек отказа и упрощает ввод в эксплуатацию: меньше модулей в шкафу, меньше патч-кордов, меньше причин для плавающих сбоев связи.
Отдельно отметим дискретные и релейные цепи. В реальных шкафах они часто идут на межблочные блокировки: концевики задвижек, датчики протока, сигнал аварии на общестанционный щит. Нормальная практика - развести аварийные и технологические сигналы по разным выходам, чтобы при диагностике не ловить взаимное влияние логики. Здесь возможностей по I/O достаточно, чтобы не городить отдельные релейные интерфейсы для каждого мелкого сигнала.
ЭМС, кабель двигателя и устойчивость к помехам
Одна из частых причин проблем на пусконаладке - наводки от ШИМ на соседние цепи датчиков и связь. Поэтому важна не абстрактная совместимость, а наличие встроенного фильтра ЭМС и соблюдение категории по EN/IEC 61800-3. Встроенный фильтр категории C2 упрощает компоновку шкафа и помогает уложиться в требования по помехоэмиссии при типовых длинах моторного кабеля до 50 м. На практике это означает меньше сюрпризов с ложными срабатываниями дискретных входов, дерганием аналоговых сигналов и деградацией связи при параллельной прокладке трасс.
Также полезна регулировка частоты коммутации в широком диапазоне. Это рабочий инструмент: можно подобрать компромисс между акустикой двигателя, нагревом и уровнем высокочастотных помех. Например, в помещении с жесткими требованиями по шуму поднимаем частоту коммутации, а при длинных линиях и чувствительных датчиках - наоборот, снижаем, параллельно корректируя фильтрацию и прокладку.
Механика, климат и обслуживание в шкафу
ATV930D11N4 рассчитан на установку в шкафах с настенным монтажом и типовым промышленным окружением. Для нас важны не цифры сами по себе, а то, что они дают по надежности: устойчивость к вибрации и ударным воздействиям по IEC 60068 полезна на объектах с работающими агрегатами рядом со шкафной, а диапазон влажности без конденсации - это нормальная страховка для насосных и венткамер, где микроклимат не всегда идеальный.
Температурный диапазон без снижения номинала облегчает жизнь эксплуатационникам: если шкаф стоит в помещении без кондиционирования, привод не вынуждает закладывать лишние резервы по мощности только из-за перегрева. Принудительная конвекция и известная рассеиваемая мощность позволяют заранее посчитать тепловой баланс шкафа: подобрать вентиляторы/фильтровентиляцию, оценить температуру в верхней зоне и не доводить до хронического перегрева клемм и конденсаторов.
Безопасность и предсказуемая остановка привода
Для приводов в инженерных системах мы всегда смотрим на наличие встроенных функций безопасности. STO с уровнем SIL 3 - это не формальность, а реальная возможность корректно организовать безопасное отключение момента без контактора в силовой цепи, либо использовать контактор как дополнительный уровень. В приложениях вроде вентиляторов с обслуживанием по месту это уменьшает износ коммутационной аппаратуры и дает более понятную логику остановки при аварийном отключении.
Как мы рекомендуем применять ATV930D11N4 преобразователь частоты Schneider Electric
ATV930D11N4 преобразователь частоты Schneider Electric обычно оправдан там, где важны: интеграция по Ethernet/IP, аккуратная работа с аналоговыми сигналами, устойчивость к помехам и наличие STO. Его удобно использовать в узлах с ПИД-регулированием (давление, расход, разрежение), в приводах с синхронными двигателями, а также в распределенных системах, где диагностика по сети экономит время обслуживания.
- Для насосов: держим давление без рывков, корректно обрабатываем быстрые изменения нагрузки, разводим сигналы датчиков по отдельным каналам.
- Для вентиляции: подбираем частоту коммутации под акустические требования и электромагнитную обстановку, стабильно отрабатываем останов по STO.
- Для модернизации: уходим от внешних шлюзов и лишних модулей связи, упрощаем шкаф и уменьшаем количество соединений.
Перед заказом согласуем схему включения, требования по ЭМС и тепловой расчет шкафа - поставим ATV930D11N4 с понятной спецификацией под ваш режим работы.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность7,5 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
