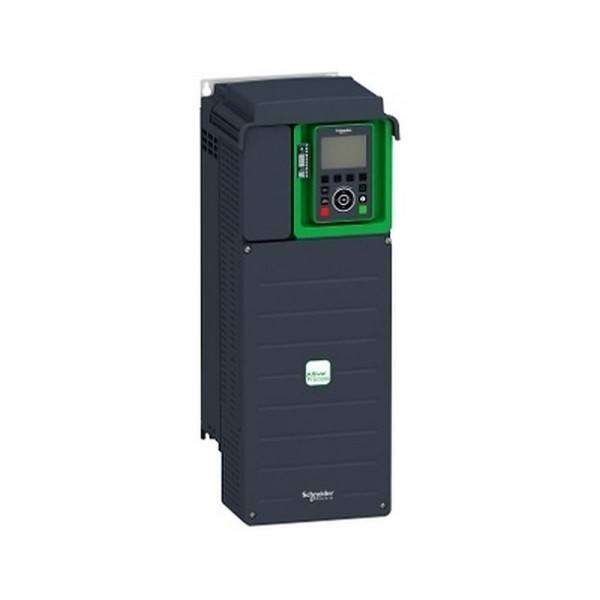

ATV930D15N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV930D15N4 в реальной эксплуатации
Часто к нам приходят с типовой задачей: синхронный двигатель на насосе или вентиляторе должен держать расход/давление без провалов, а линия управления - быть предсказуемой при пусках, остановах и аварийных событиях. На практике проблема обычно не в самом двигателе, а в том, как преобразователь частоты отрабатывает переходные процессы, как дружит с сетью и насколько корректно интегрируется в АСУ ТП. ATV930D15N4 преобразователь частоты Schneider Electric из семейства Altivar Process ATV900 мы ставим именно там, где важны стабильность по моменту, штатная диагностика и понятная связь с контроллером.
ATV930D15N4 Schneider Electric: интеграция в шкаф и связь с ПЛК
Для нас ключевое - не только вращать вал, а сделать привод частью системы. Наличие встроенного Ethernet/IP упрощает включение в промышленную сеть без внешних шлюзов и лишних точек отказа. В типовой схеме это выглядит так: ПЛК отдает уставку скорости/момента и команды, а обратно получает фактические значения, статусы, предупреждения и аварии. В результате диагностика не заканчивается лампочкой Fault на двери шкафа - мы видим, что именно стало причиной остановки, и можем корректно настроить реакцию логики (например, мягкий останов вместо мгновенного снятия команды).
По вводу/выводу привод закрывает большинство задач без россыпи модулей: аналоговые каналы удобно использовать под датчики давления/температуры или резервирование уставки, дискретные - под блокировки, концевики, режимы местный/дистанционный, релейные - под сигналы Готов/Авария/Работа на верхний уровень. Это снижает плотность проводки и ускоряет пусконаладку, особенно когда шкаф делается по месту и важна ремонтопригодность.
Фильтрация ЭМС и работа рядом с чувствительной автоматикой
В реальных цехах привод редко стоит один. Рядом - весовые контроллеры, аналоговые датчики, модули ввода, иногда старые линии с длинными трассами. Встроенный фильтр ЭМС, соответствующий EN/IEC 61800-3 категории C2 (при длине моторного кабеля до 50 м), уменьшает риск наводок и ложных срабатываний. Для нас это не абстрактная норма, а конкретные симптомы: дрожащие аналоговые сигналы 4-20 мА, нестабильные дискретные входы, отваливающаяся связь. Когда фильтрация предусмотрена конструктивно, проект получается спокойнее и по электромагнитной совместимости, и по срокам ввода.
Условия площадки: температура, влажность, вибрации, удары
Преобразователь рассчитан на работу при -15…50 °C без снижения номинальных характеристик. Это важно для насосных станций, компрессорных и вентиляционных камер, где летом шкаф может прогреваться, а зимой - остывать при остановах. Допуск по влажности 5…95 % без конденсации по IEC 60068-2-3 задает рамки для эксплуатации в помещениях с переменной микроклиматикой. Мы всегда отдельно проговариваем: без конденсата - значит нужен нормальный обогрев/вентиляция шкафа и контроль точки росы, иначе проблемы будут не у привода, а на клеммах и платах в целом.
Вибро- и ударостойкость по IEC 60068 (вибрация 1.5 мм на низких частотах и удар 15 gn) добавляют уверенности, когда шкаф стоит на металлоконструкции рядом с работающим оборудованием. Это не про экстремальные испытания, а про банальные вещи: не разболтались соединения, не появились плавающие контакты, не вылезли интермиттирующие ошибки связи.
Тепло, шум и компоновка шкафа
Мы оцениваем привод не только по кВт, но и по тому, как он рассеивает тепло и что это означает для шкафа. Рассеиваемая мощность порядка 93 Вт (при 380 В и частоте коммутации 4 кГц) - это понятная отправная точка для расчета вентиляции, особенно если рядом еще ПЛК, источники питания и пусковая аппаратура. Принудительная конвекция и регулируемая частота коммутации дают возможность балансировать между акустикой двигателя, потерями на переключении и нагревом. В ряде случаев на насосах мы снижаем частоту коммутации, чтобы уменьшить тепловую нагрузку в шкафу и продлить ресурс вентиляторов, а на вентиляторах в офисных зонах - наоборот подбираем режим, чтобы уйти от слышимых тонов.
Уровень шума самого устройства указывается как 71.5 дБ по 86/188/EEC - это стоит учитывать, если привод монтируется не в отдельной электрощитовой, а в технологическом помещении, где персонал находится постоянно. По механике исполнение стандартное, монтаж настенный, степень защиты IP21 (IEC 61800-5-1) и Type 1 (UL 508C) - то есть это решение под шкаф/щит, а не под открытый монтаж в пыльной зоне. Степень загрязнения 2 прямо намекает на необходимость нормальной фильтрации воздуха и дисциплины по обслуживанию.
Функциональная безопасность и аварийные режимы
Отдельно отмечаем STO (safe torque off) с SIL 3. В прикладных задачах это упрощает реализацию безопасного отключения момента без силового контактора в цепи двигателя, если архитектура безопасности позволяет. На конвейерах, мешалках, насосных агрегатах это уменьшает износ коммутационных аппаратов и делает останов управляемым с точки зрения логики безопасности. Важно правильно развести цепи STO, выдержать требования к категорийности и проверкам - но наличие функции на борту привода экономит место и упрощает схемотехнику.
Если вам нужен привод под синхронный двигатель с нормальной сетевой интеграцией, встроенной ЭМС-фильтрацией и промышленной стойкостью к условиям площадки, закладывайте ATV930D15N4 и сразу согласуем схему включения, интерфейсы и требования к шкафу.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность11 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
