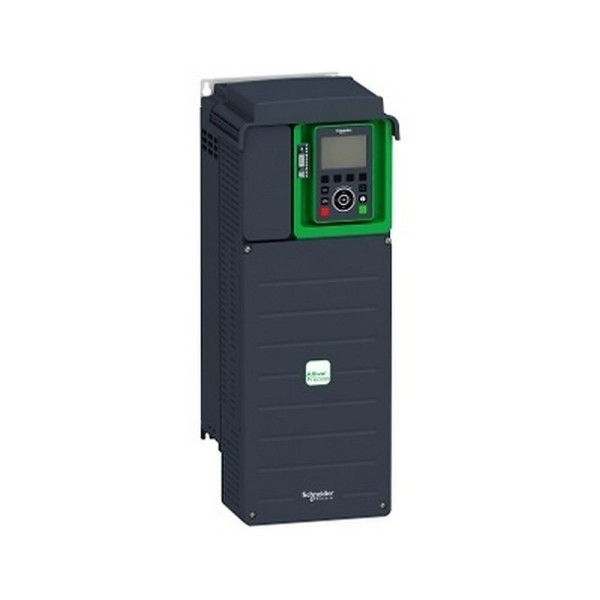

ATV930D18N4 Schneider Electric в типовом узле управления
В реальной эксплуатации частотник ценят не за паспортные цифры, а за то, как он ведет себя на насосной, вентустановке или смесителе после нескольких месяцев непрерывной работы. ATV930D18N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV900 рассчитан именно на такие задачи: стабильное управление синхронными двигателями, предсказуемая реакция на просадки сети и нормальная интеграция в АСУ ТП без внешних костылей.
Чаще всего мы ставим этот привод в шкафы управления технологическими агрегатами, где важны три вещи: электромагнитная совместимость с датчиками, надежная связь с контроллером и понятная логика сигналов на клеммах. Здесь это реализовано на уровне изделия, а не через набор опций, которые потом сложно обслуживать.
Schneider Electric ATV930D18N4 и коммуникации без лишних шлюзов
Наличие встроенного Ethernet/IP в базовой комплектации экономит время на пусконаладке и уменьшает количество точек отказа. Когда привод напрямую висит в промышленной сети, мы быстрее диагностируем причины остановов: видно состояние, аварии, текущую нагрузку, можно корректно завести команды и уставки из PLC. На практике это важно, например, при каскадном управлении насосами: контроллер отрабатывает алгоритм, а привод без задержек подтверждает режим и отдает фактические значения.
По дискретным и аналоговым сигналам у устройства достаточно ресурсов, чтобы закрыть типовую обвязку без дополнительных модулей: отдельные входы под локальный/дистанционный режим, разрешение, аварийный стоп, межблокировки; аналоговые каналы - под задание скорости, давление/расход, обратную связь от преобразователя давления. Это снижает плотность монтажа в шкафу и упрощает трассировку проводов.
ЭМС и помехоустойчивость на объекте
Встроенный фильтр ЭМС категории C2 (EN/IEC 61800-3) - это не формальность. В шкафах, где рядом стоят аналоговые входы, весы, расходомеры, мы регулярно сталкиваемся с наводками от силовой части. Когда фильтрация реализована штатно и рассчитана на практическую длину моторного кабеля до 50 м, проще выдержать уровни помех и не ловить плавающие показания датчиков на 4-20 мА.
Дополнительно обращаем внимание на расчетный ток КЗ 50 кА: это показатель, который влияет на корректность выбора аппаратов защиты и на общую живучесть узла при неблагоприятных режимах сети. Для промышленных РУ с высокой мощностью КЗ этот параметр критичен, чтобы не получить разрушение силовой электроники при аварии в питающей части.
Механика, климат и обслуживание в шкафу
Для приводов, которые работают в цехах и насосных, важны вибрации, влажность и температурные режимы. Здесь заявлена вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 - это напрямую влияет на ресурс клеммных соединений, плат и разъемов, особенно на площадках с насосами на раме или рядом с редукторами. Диапазон влажности без конденсации закрывает большинство инженерных помещений, а рабочая температура без дерейтинга упрощает тепловой расчет шкафа.
Охлаждение выполнено принудительной конвекцией, и это честный инженерный компромисс: в обмен на управляемый воздушный поток мы получаем стабильную тепловую картину внутри шкафа и меньше сюрпризов летом. При проектировании важно учитывать рассеиваемую мощность и правильно организовать вентиляцию шкафа - тогда не придется снижать частоту коммутации или ограничивать режимы по перегреву.
По степени защиты это вариант для установки в шкаф (IP21, UL Type 1). То есть привод должен стоять в закрытом объеме с нормальной фильтрацией воздуха, а не на стене в мокрой зоне. В эксплуатации это снижает риск попадания пыли на радиаторы и продлевает срок службы вентиляторов.
Функции безопасности и работа с синхронными двигателями
Встроенная STO (Safe Torque Off) с уровнем SIL 3 - практичная вещь, когда по ТЗ требуется безопасное отключение момента без силового контактора в цепи двигателя. На типовых участках мы используем STO для сервисных режимов: открыли ограждение - привод гарантированно снимает момент, но питание шкафа и диагностика остаются доступными. Это экономит место в шкафу и упрощает схему, при условии корректной реализации цепей безопасности.
Отдельно отметим гибкую настройку частоты коммутации. В реальности мы подбираем ее под компромисс между акустикой, потерями и нагревом двигателя. Для вентустановки можно уйти в более высокую частоту, чтобы убрать слышимый писк, а для тяжелой механики держать настройку в зоне, где КПД и температурный режим наиболее стабильны.
Как мы применяем этот привод в проектах
Насосные станции: поддержание давления по датчику, плавный разгон, защита от сухого хода через дискретные межблокировки и технологические уставки из PLC по Ethernet/IP.
Вентиляция и дымоудаление в технологических зданиях: стабильная работа при сезонных перепадах температуры, настройка коммутации под требования по шуму, удобная диагностика по сети.
Мешалки и смесители с синхронным приводом: контроль режима, ограничение момента, аккуратная работа при изменении вязкости продукта.
Если нужен привод с нормальной сетевой интеграцией, встроенной ЭМС-фильтрацией и безопасным отключением момента для промышленного шкафа управления, закладывайте ATV930D18N4 и присылайте нам схему и параметры двигателя - проверим подбор и дадим рекомендации по вводу в эксплуатацию.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность15 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi

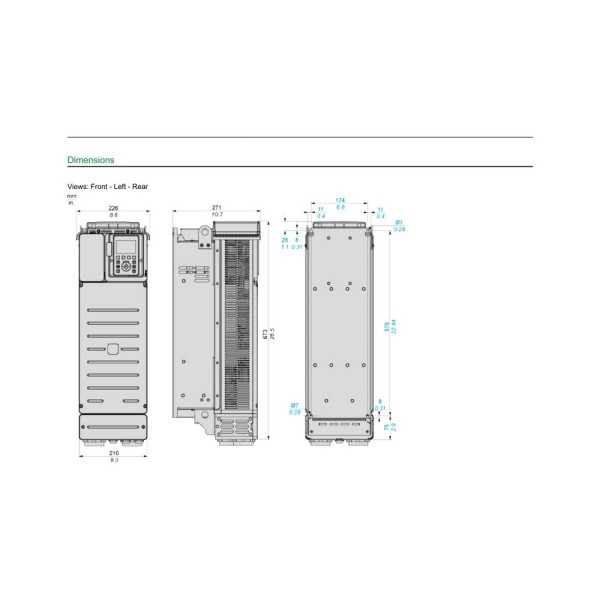

- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
