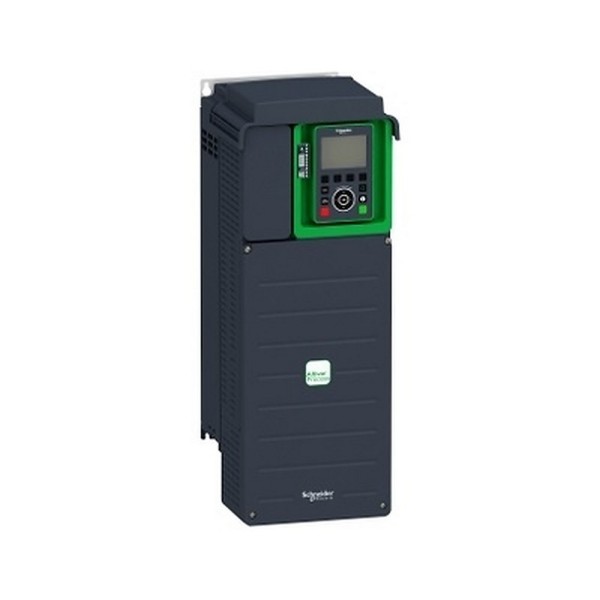

ATV930D22N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV930D22N4 Schneider Electric в реальной эксплуатации
Чаще всего к нам приходят с одинаковой задачей: есть насос или вентилятор на 3-фазной сети 380 В, есть требования по стабильности процесса и энергопотреблению, а в щите ограничено место и нет желания отдельно добирать ЭМС-обвязку, внешние интерфейсы и релейные развязки. В таких проектах преобразователь частоты из линейки Altivar Process логичен тем, что закрывает типовые инженерные риски на уровне самого привода: связь с АСУ ТП, электромагнитная совместимость, безопасность обслуживания и повторяемость параметров при температурных и механических воздействиях.
ATV930D22N4 - это не просто регулятор скорости, а элемент контура управления, который должен корректно переживать пуски, режимы с переменной нагрузкой и обслуживаемость в полевых условиях. Мы обращаем внимание на то, что устройство рассчитано на работу без снижения номиналов в диапазоне -15…50 °C. Это важно не по паспорту, а по факту: на насосных станциях и в венткамерах температура в шкафу часто гуляет, и если привод начинает дерейтинговаться, у вас сразу уезжает расход или давление, а следом - жалобы от технологов.
Schneider Electric ATV930D22N4: управление синхронными двигателями и динамика
Отдельно отметим ориентацию на синхронные двигатели. В эксплуатации это дает выигрыш по КПД и управляемости, особенно на установках с длительной работой на частичных нагрузках. В приводных системах с синхронником критичны устойчивость регулирования и качество тока на выходе, поэтому наличие настраиваемой частоты коммутации в широком диапазоне полезно как инструмент подстройки: можно балансировать между тепловым режимом, акустикой двигателя и требованиями к пульсациям момента.
Мини-пример из практики: на вентиляторе с жесткими требованиями по шуму мы подбираем частоту коммутации и параметры разгона так, чтобы уйти от резонансных зон механики и не получить лишний писк двигателя в рабочей области. При этом важно помнить про тепловую нагрузку на силовую часть и реальную вентиляцию в шкафу - привод с принудительной конвекцией предсказуемо ведет себя при корректном воздушном канале и чистых фильтрах.
Интерфейсы и сигналы: как встраиваем в АСУ ТП
Когда привод становится участником технологического контура, количество дискретных и аналоговых каналов перестает быть формальностью. Наличие набора аналоговых входов и выходов удобно, если часть регулирования остается на месте (например, локальная уставка, датчик давления 4-20 мА, обратная связь на ПИД), а дискретные цепи используются под разрешение, аварийные блокировки, выбор наборов уставок, режим обслуживание/авто. Релейные выходы в реальной схемотехнике часто закрывают сигнализацию на существующие шкафные цепи без переделки входных карт ПЛК.
Для интеграции с верхним уровнем важен встроенный Ethernet/IP. В проектах, где сеть уже стандартизирована под этот протокол, это экономит время на шлюзах и уменьшает зоопарк модулей. Плюс проще диагностировать: по сети поднимаем статусы, токи, предупреждения, счетчики наработки, а затем используем это для предиктивного обслуживания. На критичных объектах мы обычно выводим в SCADA не только аварии, но и предаварийные события - так обслуживающий персонал видит деградацию по перегрузке или температуре до остановки агрегата.
ЭМС, кабель до двигателя и помехоустойчивость
На площадке проблемы часто начинаются не с алгоритмов, а с помех. Встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 - практичная вещь, если вы работаете в типовой промышленной сети и хотите держать излучение и наводки в разумных пределах без внешних фильтров в каждом шкафу. Отдельно полезно, что производитель явно задает допустимую длину моторного кабеля до 50 м при соблюдении условий - это напрямую связано с уровнем dv/dt, паразитными токами и стабильностью связи датчиков в соседних лотках. На объектах с длинными трассами мы дополнительно контролируем экранирование, правильную посадку оплетки на вводе и разнесение силовых и сигнальных линий, но базовая ЭМС-подготовка внутри привода снимает часть типовых болячек.
Механика шкафа, монтаж и стойкость к условиям
По механике важны не только габариты, но и то, как привод переживает вибрации и удары. Вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 - это про то, что оборудование можно ставить ближе к источникам механических воздействий: насосные, компрессорные, технологические площадки с периодическими толчками. В сочетании с допустимой влажностью без конденсации это снижает риск плавающих отказов, когда проблема проявляется раз в неделю и ловится только с регистратором.
Типовой настенный монтаж удобен для модернизаций, когда шкаф уже собран, а место под установку выделено на монтажной панели. Степень защиты IP21 и Type 1 по UL подразумевает установку внутри помещения и защиту от вертикально падающих капель, поэтому на объектах с запылением или моечными режимами мы закладываем шкаф с соответствующей степенью защиты и нормальной вентиляцией.
Безопасность обслуживания и останов
Для приводов, которые обслуживаются персоналом на площадке, функция STO с уровнем SIL 3 - не формальность. Это реальный инструмент для безопасного отключения момента без полного обесточивания силовой части, когда по регламенту нужно исключить самопроизвольный запуск и обеспечить безопасные работы на механизме. В проектах с частыми обслуживанием заслонок, ременных передач, насосных групп это ускоряет процедуры и дисциплинирует схемные решения.
Если нужен привод под 380 В с Ethernet/IP, встроенной ЭМС-подготовкой и акцентом на синхронные двигатели, закладывайте в спецификацию ATV930D22N4 преобразователь частоты Schneider Electric и присылайте нам схему шкафа и данные двигателя - проверим режимы, обвязку и выдадим рекомендации по вводу в эксплуатацию.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность18,5 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
