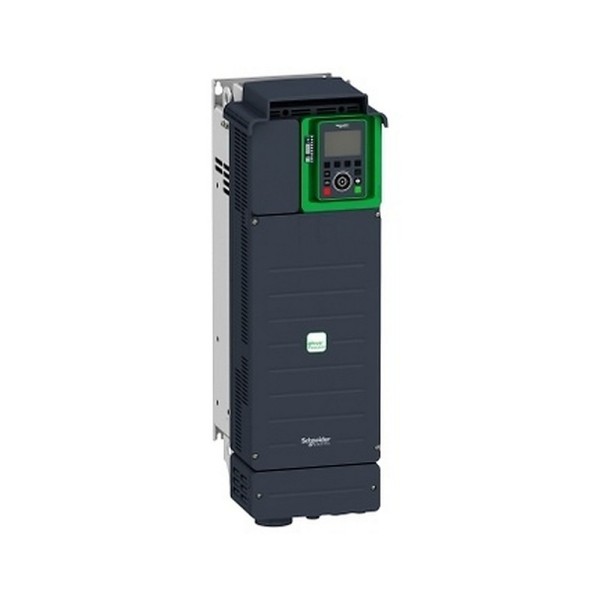

ATV930D30N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV930D30N4 Schneider Electric в реальной эксплуатации
Чаще всего к нам обращаются, когда нужно стабильно управлять синхронным двигателем на механизме с переменной нагрузкой: насосная станция с ночными провалами по расходу, вентустановка с переходами между режимами, мешалка с вязкими продуктами. В таких задачах слабые места обычно одинаковые: рывки на разгоне, перегрев при тяжелом пуске, помехи в сети и неочевидные остановы от защит. ATV930D30N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV900 как раз рассчитан на промышленную эксплуатацию, где важны не только паспортные кВт, но и поведение привода в переходных процессах и его устойчивость к среде.
Schneider Electric Altivar Process ATV900: управление синхронными моторами без сюрпризов
Поддержка управления синхронными двигателями полезна не сама по себе, а тем, что позволяет держать момент и скорость предсказуемо в широком диапазоне. На практике это означает меньше просадок по производительности при изменении нагрузки и меньше шансов уйти в аварии по току при резких переходах. В тяжелых механизмах мы обычно закладываем запас по току и теплу - здесь у привода предусмотрены режимы нормальный/тяжелый, а также настраиваемая частота коммутации в диапазоне 2..16 кГц. Последнее важно для компромисса: ниже частота - меньше нагрев силовой части и выше КПД, выше частота - тише мотор и мягче ток, но растут потери и требования к охлаждению.
По входу используется трехфазная сеть 380 В с рабочим диапазоном частоты 50/60 Гц, что удобно для типовых щитов. Для проектировщика это снимает часть рисков по совместимости с существующим вводом, а для эксплуатации - упрощает замену старых приводов без переделки силовой схемы.
ЭМС и связь: когда щит не превращается в антенну
В приводных шкафах основная головная боль - электромагнитная совместимость. Здесь встроенный фильтр ЭМС соответствует EN/IEC 61800-3 категории C2 и допускает длину моторного кабеля до 50 м. В реальной сборке это означает, что при корректной прокладке (разделение силовых/сигнальных трасс, правильное заземление экрана 360 градусов, отсутствие петель) у нас обычно не возникает самопроизвольных сбоев дискретных входов, ошибок энкодеров и отвалов сети на соседних устройствах. Отдельно полезно, что Ethernet/IP встроен: для интеграции в верхний уровень не требуется внешних шлюзов, меньше точек отказа и проще диагностика по сети.
По вводу/выводу предусмотрен набор аналоговых и дискретных каналов, релейные выходы. На практике их хватает для типовой обвязки: задание скорости от ПЛК или потенциометра, обратная связь по давлению/расходу на аналоговый вход, реле на сигнал Готов/Авария, дискреты на выбор режимов или локальный пуск-стоп. Главное - возможность развести базовую автоматику без россыпи промежуточных модулей, что повышает ремонтопригодность.
Безопасность и останов: Schneider Electric ATV930D30N4 в схемах с STO
Когда на объекте есть требования по функциональной безопасности, мы стараемся уходить от механического отключения силовой части контактором при каждой остановке. Встроенная функция STO (безопасное отключение крутящего момента) с уровнем SIL 3 позволяет организовать безопасный останов без разрыва питания, снизить износ коммутационной аппаратуры и ускорить восстановление работы после снятия блокировки. Типовой пример - конвейер или вентилятор, где есть защитные двери или аварийные грибки: STO дает предсказуемое снятие момента, а привод остается на связи и готов к контролируемому перезапуску по процедуре.
Механика, климат и монтаж: что важно монтажнику и службе КИПиА
В шкафах и на стеновых установках важны габариты, масса и тепловыделение - не в виде цифр из каталога, а как последствия. Привод рассчитан на настенный монтаж, имеет принудительное охлаждение и при типовой частоте коммутации 4 кГц рассеивает порядка 93 Вт. Это означает, что при плотной компоновке в шкафу мы закладываем нормальный воздухообмен и не экономим на каналах притока/вытяжки, иначе соседние устройства начинают жить в перегретом объеме.
Для объектов с вибрацией и ударами (насосные, дробилки, участки с мощной механикой) полезна подтвержденная вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27. Плюс диапазон рабочих температур -15..50 °C без снижения характеристик и хранение до -40..70 °C. Это не просто формальность: при холодных пусках и сезонных простоях меньше риск получить деградацию изоляции, проблемы с конденсатом и нестабильную работу электроники. По влажности допустим широкий диапазон без конденсации - здесь ключевое слово именно без конденсата, поэтому в уличных шкафах мы все равно предусматриваем обогрев/вентиляцию и правильную точку росы.
Степень защиты IP21 и исполнение Тип 1 (UL) подразумевают установку в защищенном помещении или внутри шкафа. В пыльных цехах с аэрозолями мы рекомендуем ставить в шкаф с фильтрацией и контролем загрязнения, чтобы не потерять ресурс вентиляторов и не набрать проводящей пыли на силовых платах.
Как мы обычно применяем
- Насосы и вентиляторы с регулированием по датчику давления/разрежения: стабилизация процесса без перерегулирования, нормальная работа на частичных нагрузках.
- Мешалки и экструдеры на синхронных моторах: удержание момента на низких оборотах, аккуратный разгон без ударов по редуктору.
- Модернизация приводных шкафов с сетевой интеграцией: Ethernet/IP для диспетчеризации, сервисной диагностики и учета событий.
Если подбираете привод под 380 В и синхронный двигатель с требованиями по ЭМС и STO, закладывайте ATV930D30N4 в схему - подготовим техническую увязку по подключению, охлаждению и сетевой интеграции и поможем быстро завести в эксплуатацию.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность22 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
