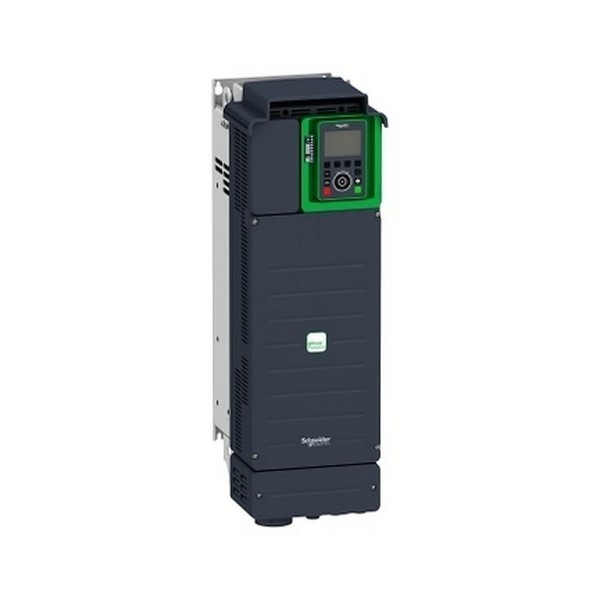

ATV930D37N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV930D37N4 Schneider Electric в типовом контуре насоса и вентилятора
В реальной эксплуатации частотник чаще всего покупают не из-за моды на энергоэффективность, а чтобы стабилизировать технологию. Типовой сценарий: насосная станция с перепадами давления и периодическими гидроударами, вентустановка с меняющимся сопротивлением сети, транспортер с рывками при пуске. В таких узлах критично управлять моментом и скоростью без перегрузок по току и без паразитных срабатываний защит.
ATV930D37N4 из линейки Altivar Process ATV900 рассчитан на привод асинхронных двигателей и нормально ведет себя в промышленной электросети: держит режимы при колебаниях нагрузки и не требует отдельной обвязки, которая обычно всплывает после запуска. Для нас важен именно практический баланс: токовая стойкость, встроенная ЭМС-часть, достаточный набор дискретных и аналоговых сигналов, плюс штатная интеграция в Ethernet/IP для привязки к PLC и SCADA.
Schneider Electric ATV930D37N4: связь и диагностика без отдельного шлюза
Встроенный Ethernet/IP упрощает жизнь на объекте, где уже есть промышленная сеть: меньше внешних модулей, меньше точек отказа, проще адресация и диагностика. В типовой архитектуре мы заводим частотник в сеть ПЛК, отдаем уставки скорости/давления, снимаем фактические значения, статусы и аварии. Это ускоряет наладку: вместо беготни с мультиметром и временными кнопками можно сразу смотреть телеметрию в контроллере и журналировать события.
Отдельный плюс - нормальная работа с аналоговыми сигналами. Когда датчик давления 4-20 мА реально шумит или кабель длинный, возможность гибко разнести измерение, уставку и обратную связь по разным аналоговым каналам снижает риск самовозбуждения контура. На практике это дает более спокойный ПИД и меньше жалоб от эксплуатации.
Помехоустойчивость и ЭМС в шкафу управления
В цеху частотник почти всегда соседствует с контакторами, импульсными БП, сваркой, длинными линиями к двигателю. Если не закрыть вопрос ЭМС, начинаются фантомные дискретные входы, отвал связи, нестабильные датчики. Здесь полезно, что фильтр ЭМС встроенный и соответствует EN/IEC 61800-3 категории C2 при длине моторного кабеля до 50 м. Это не отменяет правильного экранирования и заземления, но снижает объем внешних решений и вероятность того, что проект сыпется на этапе приемки по помехам.
Частота коммутации настраиваемая в диапазоне 2-16 кГц позволяет подобрать компромисс между акустикой двигателя, нагревом силовой части и уровнем ВЧ-наводок. Например, на вентиляторах иногда уходим выше по частоте, чтобы убрать слышимый тон, а на тяжелых приводах оставляем ниже, чтобы не разгонять теплопотери и не усложнять ЭМС-картину.
ATV930D37N4 преобразователь частоты Schneider Electric: что важно по механике и климату
Преобразователь рассчитан на настенный монтаж и нормальную эксплуатацию в шкафах автоматики с типовой вентиляцией. В реальности решают не цифры из паспорта, а устойчивость к условиям: вибрация от рядом стоящих агрегатов, перепады температуры при остановах, влажность в насосных и на очистных. Устройство выдерживает вибровоздействия по IEC 60068-2-6 и ударные нагрузки по IEC 60068-2-27, а также работу при влажности без конденсации. Это важно, когда шкаф стоит на металлоконструкции рядом с насосом, и мелкая дрожь присутствует постоянно.
Рабочий диапазон температур заявлен без снижения номиналов, что на практике упрощает тепловой расчет шкафа. При этом нужно помнить про рассеиваемую мощность и организовать воздушный поток: принудительная конвекция требует чистых фильтров и понятного маршрута воздуха, иначе любой частотник начинает стареть быстрее, чем планировалось по регламенту.
Безопасность и реальная эксплуатация на обслуживании
В полевых условиях обслуживание - это не лаборатория. Электромонтеру важны предсказуемые остановы, возможность безопасно работать с механизмом и минимум лишних блокировок. Встроенная функция STO с уровнем SIL 3 закрывает задачу безопасного отключения крутящего момента без внешних реле безопасности в простых схемах, если общая архитектура безопасности предприятия это допускает. Для вентиляторов, мешалок, насосов это часто рациональнее, чем городить механические блокировки там, где они не нужны.
Также учитываем стойкость по расчетному току КЗ - это показатель, который напрямую связан с тем, переживет ли силовая часть нештатные события в сети при корректно подобранной защите. На объектах с мощными трансформаторами и короткими линиями этот момент принципиален.
Практическая привязка по сигналам и шкафной логике
По дискретным входам удобно развести команды Пуск/Стоп, аварийный стоп по технологической цепочке, выбор скоростей или режимов, подтверждения от задвижек и датчиков протока. Релейные выходы обычно отдаем под готовность, аварию и управление внешней логикой, чтобы не тащить лишние интерфейсные реле. Аналоговые выходы полезны для дублирования скорости или момента на сторонние регистраторы, где сеть не предусмотрена.
Один раз упомянем полное обозначение для однозначной идентификации: артикул ATV930D37N4 преобразователь частоты Schneider Electric. Дальше в документации и на шильдиках мы всегда фиксируем серию Altivar Process ATV900 и сетевые настройки, чтобы сервис не терял время на поиски конфигурации.
Если нужна аккуратная интеграция в Ethernet/IP, корректная ЭМС в шкафу и предсказуемое управление асинхронным двигателем в промышленной среде - закладывайте ATV930D37N4 в спецификацию и передавайте нам вводные по двигателю, кабелю и режиму нагрузки для проверки по току и теплу.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток74.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность30 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов92.3 в течение 60 с (тяжёлый режим) А
- УправлениеAsynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя50 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность47.6 при 480 В (нормальный режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28.2 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность106, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток66.2 при 380 В (нормальный режим) А
