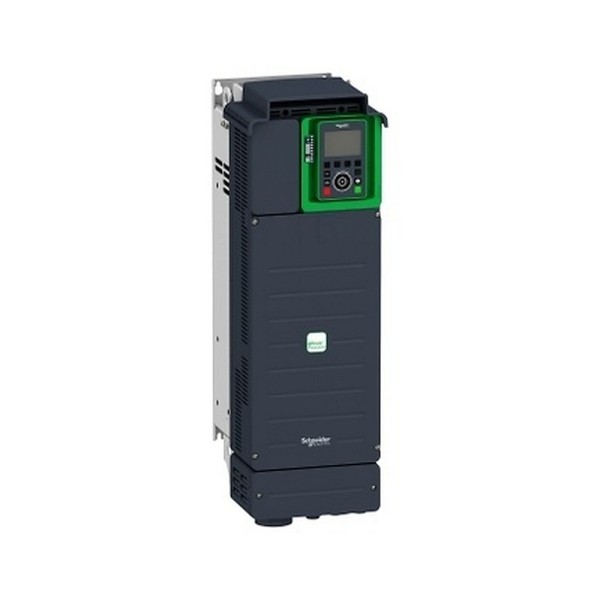

ATV930D45N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда на объекте нужно стабильно крутить синхронный двигатель на насосе или вентиляторе, обычно всплывают одни и те же задачи: держать момент на низких оборотах, не ловить ложные аварии по ЭМС, не перегревать шкаф и при этом иметь нормальную диагностику по сети. Для таких сценариев мы закладываем ATV930D45N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV900 - это решение, рассчитанное именно на промышленную эксплуатацию, а не на лабораторные условия.
Schneider Electric Altivar Process ATV930D45N4 в реальной автоматизации
В типовой схеме на КНС или в ИТП привод работает в режиме переменной нагрузки: днем расход выше, ночью ниже, плюс гидроудары, плюс длинные кабели до двигателя. Здесь важны две вещи: предсказуемая работа силовой части и нормальная совместимость по электромагнитной обстановке. У этого привода штатно предусмотрен фильтр ЭМС уровня C2 по EN/IEC 61800-3, с практической оговоркой по длине моторного кабеля до 50 м. В реальном шкафу это снижает вероятность того, что начнутся проблемы с аналоговыми датчиками, дискретикой или связью на соседних устройствах, особенно если трассы прокладываются неидеально.
По связи сразу отметим встроенный Ethernet/IP. Для нас это означает, что можно без промежуточных шлюзов включать привод в сетевую архитектуру участка, собирать диагностические параметры, аварии и телеметрию в SCADA, а также централизованно вести сервис. На обслуживании это экономит часы: не нужно идти к шкафу, чтобы понять, что именно произошло - перегрузка по моменту, просадка питания, перегрев или нарушение условий охлаждения.
ATV930D45N4 Schneider Electric: что важно при монтаже и компоновке
С точки зрения механики это настенный монтаж со стандартным исполнением. Габарит и масса для данного класса приводов ощутимые, поэтому мы всегда проверяем несущую способность панели и удобство сервисного доступа: нужен нормальный зазор для воздушного потока и для подключения силовых кабелей без чрезмерных радиусов изгиба. Охлаждение выполнено на принудительной конвекции, а тепловыделение в рабочем режиме важно учитывать при расчете вентиляции шкафа и температуры внутри. Если шкаф набит плотно, именно тепловой режим обычно становится причиной преждевременного старения конденсаторов и деградации силовых модулей, даже когда по электрическим параметрам все выглядит корректно.
Отдельно полезно, что привод рассчитан на работу без снижения номинала в диапазоне -15...50 °C. Для цехов, насосных и компрессорных, где летом в шкафах легко получается перегрев, такой запас по температуре реально увеличивает устойчивость системы. Для складов и неотапливаемых помещений важна температура хранения до -40 °C - это про логистику и сезонные простои, когда оборудование стоит на объекте до пусконаладки.
Устойчивость к условиям площадки и помехам
На практике привод чаще всего страдает не от редких расчетных аварий, а от условий площадки: вибрации от насосов, компрессоров, работающих рядом агрегатов, а также от периодических ударных воздействий при транспортировке и монтаже. Здесь у устройства нормированная вибростойкость и ударостойкость по IEC 60068, а также рабочая влажность без конденсации. Это не формальность: если в шкафу появляется конденсат, дорожки и клеммы начинают работать как непредсказуемые резисторы, и вы получаете плавающие неисправности, которые сложно воспроизводятся и плохо диагностируются.
Еще один параметр, который мы смотрим при интеграции в существующую сеть питания - расчетный ток короткого замыкания. Высокая стойкость по КЗ упрощает согласование с вводной защитой и снижает риск отказов при тяжелых сетевых событиях, особенно на объектах с мощными потребителями и неидеальной селективностью.
Сигналы, безопасность и типовые обвязки
В приводе предусмотрен набор дискретных и аналоговых каналов, плюс релейные выходы - это удобно для классической обвязки без выноса I/O на ПЛК. Пример: один аналоговый вход используем под задание от ПИД-регулятора (давление), второй - под резервное задание от верхнего уровня, третий - под технологический лимит или внешнюю коррекцию. Релейные выходы часто отдаем под сигнал Готов, Авария и Работа на байпас/контактор, чтобы дежурный персонал видел статус даже при проблемах с сетью.
По безопасности важна функция STO с уровнем SIL 3. В эксплуатации это означает, что можно корректно закрывать требования по безопасному отключению момента без избыточных схем с силовыми контакторами в каждой ветке, если это допускает ваша концепция безопасности. На конвейерах, мешалках и вентиляторах STO упрощает согласование с аварийными грибками и межблокировками, а также снижает износ коммутационных аппаратов.
Работа с синхронными двигателями и настройка под процесс
Назначение под синхронные двигатели - это не просто строка в паспорте. В реальности синхронная машина чувствительнее к настройкам, особенно на низких оборотах и при динамических нагрузках. Здесь критична корректная параметризация, выбор частоты коммутации и контроль теплового режима. Регулируемая частота коммутации позволяет подбирать баланс между акустикой, нагревом двигателя и уровнем помех. Мы обычно начинаем с базового значения и дальше смотрим осциллограммы тока, температуру двигателя и поведение датчиков на аналоговых линиях. При правильной настройке привод стабильно держит момент и не провоцирует паразитные срабатывания защиты.
Если вам нужно встроить привод в существующий шкаф, увязать по Ethernet/IP, обеспечить ЭМС-совместимость и закрыть STO на уровне SIL 3, берите ATV930D45N4 и присылайте схему - мы проверим компоновку, обвязку и условия охлаждения перед поставкой.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность37 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi

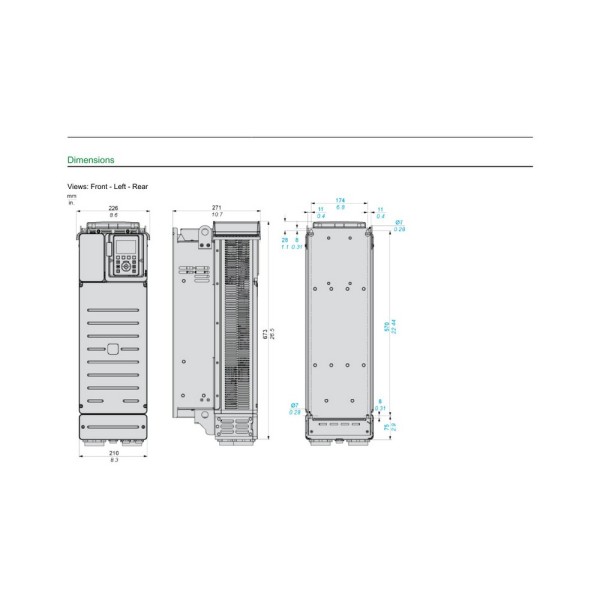

- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
