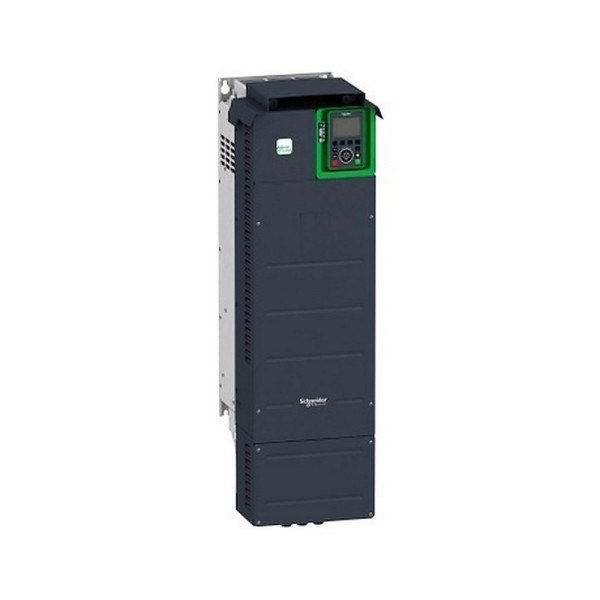

ATV930D55N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV930D55N4 Schneider Electric в реальной схеме привода
Когда в цехе стоит задача стабильно держать расход или давление, а механика работает на переменных режимах, частотник перестает быть просто регулятором оборотов. Мы обычно начинаем с модели нагрузки: насос на длинной магистрали, вентилятор с заслонкой, компрессор с требованием по моменту на низких частотах. В таких сценариях важны не только кВт на шильдике, а то, как привод переживает переходные процессы, помехи в сети и ошибки монтажа, и насколько предсказуемо ведет себя при интеграции в АСУ ТП.
ATV930D55N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV900 рассчитан на промышленную эксплуатацию, где есть и вибрации, и шкафная компоновка с плотной укладкой кабелей, и требования по функциональной безопасности. Мы применяем такие устройства, когда от привода ждут повторяемости параметров и прозрачной диагностики, а не только запуска двигателя.
Schneider Electric ATV930D55N4: питание, токи и тепловой режим без сюрпризов
Для трехфазной сети 380 В критичны два момента: как привод ведет себя по току в нормальном и тяжелом режимах и как он рассеивает тепло в шкафу. Здесь заложены нормальные промышленные запасы: по току есть понятная граница для перегрузки, а тепловыделение в типовом режиме на частоте коммутации 4 кГц позволяет заранее прикинуть вентиляцию и температурный бюджет шкафа. На практике это выражается в том, что при коротких динамических разгонах или при кратковременном росте момента привод не уходит в хаотичные аварии, а отрабатывает алгоритм ограничений ожидаемо.
Отдельно обращаем внимание на диапазон рабочей температуры без снижения номинала. Для многих объектов это разница между штатной работой и постоянными вынужденными дерейтингами в летний период. Если шкаф стоит рядом с теплым воздуховодом или в насосной без кондиционирования, запас по температуре становится реальным ресурсом надежности.
Сеть и АСУ ТП: Ethernet/IP и дискретно-аналоговая обвязка
Встроенный Ethernet/IP удобен тем, что он снимает необходимость внешнего шлюза и уменьшает число точек отказа. В типовой интеграции мы заводим в ПЛК основные статусы, предупреждения, фактическую частоту, ток, а также технологические переменные, и строим простую логику: при росте вибрации агрегата - увод в ограничение, при падении давления - коррекция задания. Это быстрее вводится в эксплуатацию и проще диагностируется по журналам событий.
При этом классическая обвязка через дискретные и аналоговые сигналы никуда не делась. Наличие нескольких аналоговых входов и выходов позволяет без дополнительных модулей решить задачи типа: один канал - задание скорости от регулятора, второй - обратная связь от датчика, третий - резерв или локальная уставка. Аналоговые выходы полезны для передачи в систему фактической частоты или нагрузки, когда контроллер перегружен сетевыми тегами или требуется гальванически простая схема сопряжения с регистратором.
ЭМС и помехоустойчивость: встроенный фильтр и кабель до 50 м
В реальных шкафах основная проблема - не паспорт, а электромагнитная совместимость: наводки на датчики, ложные срабатывания дискретных входов, нестабильная связь. Встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 и допустимая длина моторного кабеля до 50 м дают практическую опору при компоновке: можно выполнить трассу до двигателя без экзотических решений, если соблюдать экранирование и правильное заземление. Это особенно важно на насосных станциях и вентиляционных установках, где двигатель физически далеко от шкафа управления.
Безопасность и эксплуатация: STO SIL 3 и механическая стойкость
Функция STO (безопасное отключение крутящего момента) с уровнем SIL 3 мы обычно используем для корректной реализации безопасной остановки без отключения силового питания всего шкафа. Это упрощает схемотехнику, сокращает время восстановления после срабатывания и уменьшает износ коммутационной аппаратуры. В обслуживании это дает понятный регламент: проверка цепей STO, тестирование сценариев остановки, и меньше сюрпризов при аудитах по безопасности.
Промышленная среда - это не лаборатория. Вибрации от рам, насосов и вентустановок, а также ударные воздействия при обслуживании учитываются в конструкции: заявленные параметры по IEC 60068-2-6 и IEC 60068-2-27 помогают, когда шкаф стоит на металлоконструкции или рядом с агрегатом. Плюс важна влажность без конденсата: в насосных и теплопунктах часто бывает 70-90% при перепадах температуры, и тут дисциплина по вентиляции шкафа и правильной прокладке кабелей решает не меньше, чем выбор самого привода.
Параметры для настройки двигателя: синхронные машины и частота коммутации
Поддержка синхронных двигателей полезна там, где требуется высокий КПД и стабильный момент, например на насосах с длительной работой в частичной нагрузке. Регулируемая частота коммутации дает компромисс между акустикой, потерями и качеством тока: в ряде проектов мы снижаем коммутацию для уменьшения нагрева и повышения ресурса, а в помещениях с требованиями по шуму - поднимаем, закладывая это в расчет тепла и вентиляции шкафа.
Если вам нужно подобрать обвязку, схему защиты и типовую сетевую интеграцию под ATV930D55N4, передайте нам данные по двигателю, длине кабеля и режимам нагрузки - подготовим техническое решение и перечень подключений для ввода в эксплуатацию.
- Тип охлажденияПринудительная конвекция
- Способ монтажаНастенный монтаж
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность45 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
