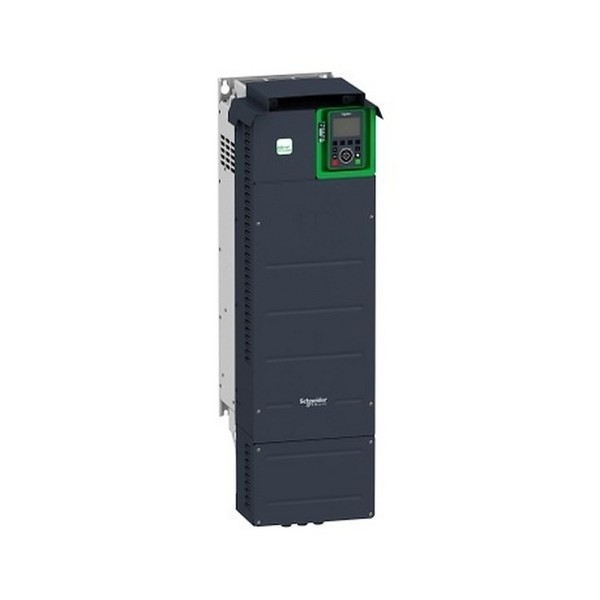

ATV930D75N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV930D75N4 Schneider Electric в реальной задаче привода
Часто к нам приходят с одинаковой картиной: синхронный двигатель на технологическом агрегате работает рывками на малых скоростях, ПЛК видит нестабильный момент, а по месту ловят помехи на аналоговых датчиках и периодические срабатывания защиты. В таких проектах важна не только номинальная мощность, а то, как преобразователь частоты ведет себя в реальной электромагнитной и механической среде цеха.
ATV930D75N4 из линейки Altivar Process ATV900 рассчитан именно на эксплуатацию в процессных приводах, где есть длинные кабели к двигателю, плотная компоновка шкафов, работа с насосами, вентиляторами, компрессорами и миксерами. Здесь ценится устойчивость к внешним факторам, предсказуемость по связи и встроенные функции безопасной остановки.
Schneider Electric ATV930D75N4: стойкость к среде и монтажные нюансы
По механике мы смотрим на вибрации и удары не как на формальность в паспорте, а как на гарантию, что клеммники, платы и силовые модули переживут жизнь рядом с дробилкой, прессом или насосной станцией на металлической раме. Вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 дают понятный ориентир, что устройство не начнет ловить плавающие ошибки от микротрещин пайки и ослабления контактов при нормальной промышленной тряске.
По климатике важны два момента: рабочий диапазон без снижения номинала и работа при высокой влажности без конденсата. На практике это означает, что при корректной организации вентиляции шкафа и соблюдении условий эксплуатации привод не придется искусственно дерейтить летом и не придется бороться с ложными отказами после ночных перепадов температуры в неотапливаемых помещениях.
Исполнение для настенного монтажа и IP21 (по IEC 61800-5-1) мы обычно выбираем под шкафное размещение. Это честный вариант для щитов автоматики, где степень защиты обеспечивает сам шкаф, а привод получает нормальный воздушный поток для принудительной конвекции.
ЭМС, кабель двигателя и связь Ethernet/IP
В большинстве действующих цехов помеховая обстановка задается не нами: рядом сварка, мощные контакторы, длинные трассы, частотники разных поколений. Поэтому встроенный фильтр ЭМС категории C2 (EN/IEC 61800-3) важен не ради галочки, а чтобы с первого запуска не ловить проблемы с наводками на датчики давления/расхода и не тратить недели на подбор ферритов и переделку заземления. Отдельно полезен практический ориентир по длине моторного кабеля до 50 м: это снижает риск сюрпризов по dv/dt и радиопомехам при типовой прокладке от шкафа до двигателя.
Для интеграции в верхний уровень часто требуется предсказуемая диагностика и обмен с ПЛК без внешних шлюзов. Встроенный Ethernet/IP позволяет упростить архитектуру: меньше промежуточных устройств, меньше точек отказа, проще обслуживание. В проектах с распределенными насосными группами это ускоряет ввод в эксплуатацию - параметры, статусы, аварии и тренды можно читать напрямую по сети, не дублируя сигналы на дискретах.
Управление синхронными двигателями и сигнальные интерфейсы
Назначение под синхронные двигатели важно, когда требуется высокий КПД и стабильный момент на низких оборотах: например, на мешалках, экструзии, дозировании, приводах с широким диапазоном регулирования. Там, где асинхронник еще можно вытянуть запасом по мощности, синхронный привод требует более аккуратного контроля и надежной обратной связи по состояниям.
Набор дискретных и аналоговых входов/выходов (с запасом по каналам) на практике решает две задачи: во-первых, можно развести локальные межблокировки и технологические разрешения без лишних модулей ввода-вывода; во-вторых, проще организовать резервирование сигналов. Пример: один аналоговый вход от датчика давления идет в контур ПИД-регулирования скорости, второй - под резервный датчик или под удаленную уставку от АСУ ТП, а дискреты закрывают защитные цепи по минимуму/максимуму и режимы обслуживания.
Отдельно отмечаем STO (Safe Torque Off) уровня SIL 3. В реальной эксплуатации это позволяет корректно закрывать требования по функциональной безопасности без внешних контакторов в силовой цепи двигателя в типовых сценариях. Например, при открытии сервисной двери или при срабатывании аварийного стопа мы снимаем возможность формирования момента на валу, а диагностику состояния STO заводим в систему безопасности. Это упрощает схему, уменьшает нагрев и износ силовых коммутационных аппаратов, повышает повторяемость остановов.
Тепловой режим, частота коммутации и акустика
Регулируемая частота коммутации дает инструмент для баланса между акустикой двигателя, нагревом и электромагнитными помехами. На практике мы делаем так: если двигатель гудит на слышимых частотах - поднимаем частоту коммутации, но контролируем тепловой режим шкафа и потери. При ограниченной вентиляции иногда наоборот разумнее снизить коммутацию, чтобы не загонять силовую часть в перегрев и не ускорять старение конденсаторов. Заявленная рассеиваемая мощность в конкретном режиме помогает заранее оценить нагрузку на климат шкафа и не попасть в ситуацию, когда привод формально подобран, но внутри щита стабильно 55-60 °C.
Уровень шума - параметр не второстепенный. В насосных и венткамерах это терпимо, а вот в цехах с постоянным присутствием персонала лишние децибелы превращаются в жалобы и требования переноса шкафа. Мы учитываем это на стадии компоновки: размещение, воздушные каналы, звукопоглощение и выбор режима коммутации.
Если вам нужен привод под синхронный двигатель с нормальной сетевой интеграцией, встроенной ЭМС-частью и безопасным отключением момента, закладывайте ATV930D75N4 преобразователь частоты Schneider Electric в спецификацию и присылайте схему включения - проверим по режимам, кабелям и условиям шкафа перед заказом.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность55 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
