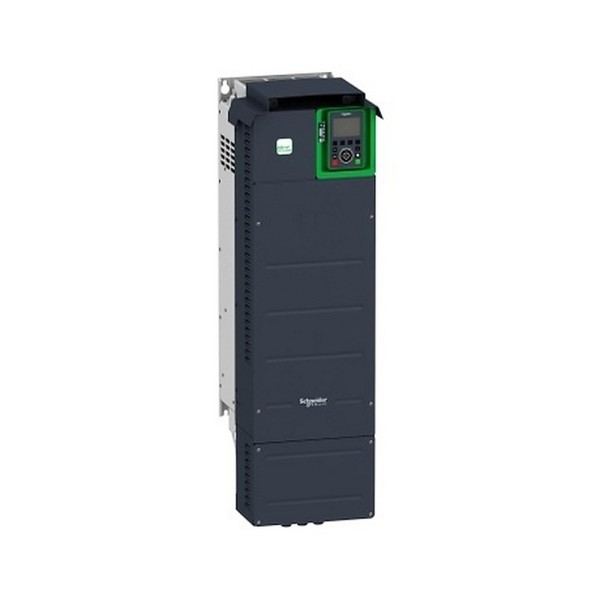

ATV930D90N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV930D90N4 в прикладной задаче
Частый сценарий на производстве: синхронный двигатель на насосе или вентиляторе работает по месту, а технологу нужно держать давление или расход без перерегулирования. При прямом пуске получаем скачки тока, просадку сети, гидроудары и ускоренный износ арматуры. С частотным приводом задача решается иначе: разгон и торможение становятся управляемыми, а сам контур (по датчику 4-20 мА или 0-10 В) можно настроить так, чтобы установка стабильно держала уставку при меняющейся нагрузке.
ATV930D90N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV900 рассчитан как раз на такие режимы - не лабораторные, а цеховые: с длинными кабельными трассами, типовыми шкафами управления и требованием к отказоустойчивости. Мы смотрим на этот привод как на узел системы автоматизации, где важны не только киловатты, но и связи, ЭМС, диагностика и безопасная остановка.
Schneider Electric Altivar Process ATV900 и управление синхронными двигателями
Поддержка синхронных двигателей в реальной эксплуатации означает более жесткие требования к качеству регулирования и устойчивости на малых скоростях. На практике это выражается в том, что привод должен корректно отрабатывать моменты при изменении нагрузки и не уходить в аварии по току на переходных процессах. У ATV930D90N4 предусмотрены режимы для тяжелых и нормальных нагрузок, а также настраиваемая частота коммутации - полезно, когда приходится балансировать между нагревом, акустикой и уровнем пульсаций тока двигателя.
Отдельно отмечаем входы/выходы: дискретные сигналы удобно раздать под местные блокировки (например, датчик протока, термоконтакты, концевики задвижек), аналоговые - под технологические задания и обратные связи. В типовом проекте мы часто используем один аналоговый вход под задание скорости от ПЛК, второй - под резервное локальное задание, третий - под датчик процесса. Аналоговые выходы закрывают задачу ретрансляции параметров на старые регистраторы или в АСУ ТП без лишних шлюзов.
Schneider Electric ATV930D90N4: встроенная связь и интеграция в АСУ ТП
Когда привод ставится не одиночным устройством, а в составе линии, критично, насколько просто он встраивается в сеть. Встроенный Ethernet/IP позволяет подключать ATV930D90N4 к промышленной сети без внешних коммуникационных модулей. В эксплуатации это уменьшает количество точек отказа и упрощает ЗИП. Для нас это также означает более предсказуемую пусконаладку: диагностику, чтение фактических параметров, команды пуска/останова и уставки можно увести в контроллер и SCADA стандартными объектами обмена.
Мини-пример: на насосной станции с несколькими агрегатами мы заводим в ПЛК статусы аварий, текущую частоту, ток, предупреждения по перегреву, а также используем дистанционное переключение профилей разгона для ночного и дневного режимов. Это сокращает число выездов дежурной смены и ускоряет локализацию неисправностей.
ЭМС, кабельные линии и устойчивость в шкафу управления
В полевых условиях проблемы часто начинаются не с двигателя, а с помех: наводки на датчики, ложные срабатывания дискретных входов, нестабильная связь по сети. Здесь важен встроенный фильтр ЭМС, выполненный в соответствии с EN/IEC 61800-3 категории C2, и допустимость моторного кабеля до 50 м. Для нас это прямой индикатор того, что производитель закладывался на типовую промышленную разводку, а не только на стенд с двухметровым проводом.
Еще один практический момент - тепловой режим. В реальном шкафу привод редко живет при идеальных 25 °C. У ATV930D90N4 заявлен рабочий диапазон без снижения номинала до верхней границы, а охлаждение - принудительная конвекция. Это важно, когда шкаф стоит в машинном отделении или в помещении с ограниченной вентиляцией: тепловой расчет становится проще, а риск дерейтинга ниже. При этом мы все равно закладываем грамотные воздушные каналы, фильтры и контроль температуры внутри шкафа, чтобы не превращать вентиляторы привода в единственный способ отвода тепла.
Вибрации, влажность, механика монтажа
Преобразователь часто ставится рядом с источником вибрации: на площадке с насосами, компрессорами, дробилками. Нормированная вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 дают понятный ориентир по допустимым воздействиям. Это не отменяет правил монтажа, но позволяет увереннее применять устройство там, где шкаф неизбежно получает механическую нагрузку.
По влажности указан широкий диапазон без конденсата. На практике это означает, что привод нормально переносит сезонные изменения микроклимата при условии адекватной вентиляции шкафа и исключения точки росы. Если объект с периодическими остановами и охлаждением помещения, мы обычно добавляем обогрев шкафа и контроллер влажности - и тогда ресурс электроники прогнозируемее.
Степень защиты IP21 и исполнение UL Type 1 подразумевают установку внутри шкафа или в помещении с контролируемой средой. Для пыльных зон и моек мы решаем вопрос на уровне оболочки шкафа и вводов, не пытаясь возложить на привод то, что должна обеспечивать шкафная инфраструктура.
Безопасная остановка и эксплуатационная дисциплина
Функция STO с уровнем SIL 3 - это не формальность. В эксплуатации она позволяет реализовать безопасное отключение крутящего момента без разрыва силовой цепи, если так задумана архитектура безопасности. Например, на транспортере или мешалке мы можем построить контур безопасности с корректной реакцией на открытие ограждения или нажатие аварийного стопа, снизив износ контакторов и убрав часть механических операций обслуживания. Важно понимать: STO не заменяет все меры безопасности, но дает инженеру корректный инструмент, который нормально ложится в стандарты функциональной безопасности.
- Учитываем токи короткого замыкания на вводе и корректно подбираем защиту по расчетной отключающей способности.
- Разводим силовые и сигнальные трассы, используем экраны и правильное заземление для стабильной ЭМС.
- Настраиваем аварийные реакции привода под конкретный механизм: что важнее - быстрый останов или сохранение процесса.
Подберем обвязку, проверим совместимость по сети и условиям установки, подготовим уставки под ваш механизм - поставляйте исходные данные, и запускаем решение в работу.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность75 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
