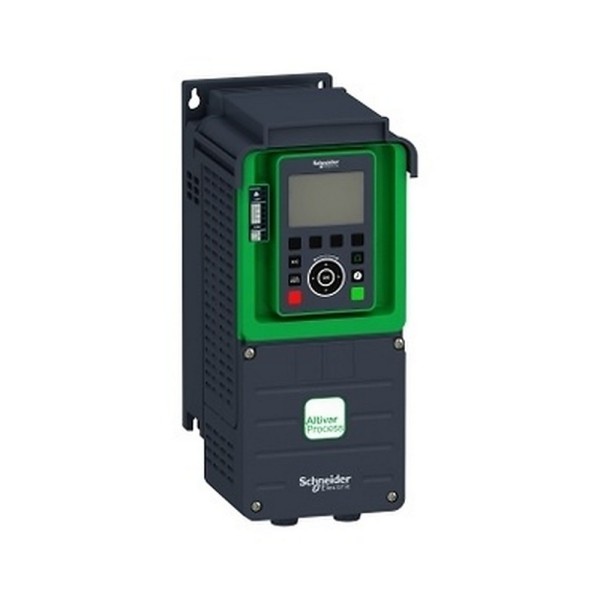

ATV930U15N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной эксплуатации преобразователь частоты чаще всего начинают ценить не по паспортной мощности, а по тому, как он ведет себя на объекте: держит ли момент на синхроннике при провалах сети, не разносит ли помехами соседние датчики, насколько предсказуемо отрабатывает аварийную остановку и как интегрируется в верхний уровень. ATV930U15N4 из линейки Altivar Process ATV900 мы обычно закладываем туда, где важны стабильность регулирования и управляемость привода в составе технологической системы, а не просто пуск-стоп двигателя.
Schneider Electric Altivar Process ATV900 в задачах синхронного привода
Модель ориентирована на управление синхронными двигателями, а это сразу накладывает требования к качеству обратных связей и алгоритмам: синхронник не прощает грубой настройки, особенно на низких скоростях и при переменной нагрузке. В типовых применениях - насосные станции с расширенным диапазоном расхода, вентиляторные установки с частыми переходными режимами, мешалки и экструдерные узлы, где нужен контроль момента и аккуратная динамика. На практике это выражается в меньшем количестве перерегулирований, более ровной работе по технологическому параметру (давление, разрежение, расход) и снижении механических ударов по муфтам и редукторам.
Отдельно отметим регулируемую частоту коммутации в широком диапазоне. Это инструмент для компромисса между нагревом двигателя, акустикой и электромагнитной обстановкой. Например, на производстве с чувствительными аналоговыми датчиками мы чаще уводим коммутацию в сторону, где проще обеспечить помехоустойчивость и не ловить паразитные наводки в 4-20 мА, а на вентустановках - подбираем режим, чтобы не попасть в слышимый тон и не получить жалобы от эксплуатации.
ATV930U15N4 Schneider Electric: интеграция в сеть и разводка сигналов без сюрпризов
Когда привод становится частью АСУ ТП, важно не количество интерфейсов на бумаге, а то, насколько удобно разложить логику по входам-выходам и забрать диагностику наверх. Встроенный Ethernet/IP помогает встраивать привод в промышленную сеть без внешних шлюзов. Это упрощает архитектуру шкафа: меньше точек отказа, меньше блоков питания под дополнительные модули, проще трассировка. Для нас это еще и более чистая пусконаладка: телеметрию по состояниям, предупреждениям и авариям можно сразу поднять в SCADA и в журнал событий, а не собирать по сухим контактам.
По сигналам на клеммнике обычно решаются две задачи: технологическое управление (уставки, переключения режимов) и сервис (разрешения, блокировки, обратные связи от концевиков, контроль внешних защит). Наличие развитой дискретной и аналоговой обвязки позволяет не раздувать периферию ПЛК на простых объектах. Мини-пример: на насосной группе можно развести локальные блокировки (сухой ход, авария по давлению, пожарный сигнал) прямо на дискретные входы привода, а в ПЛК оставить только сетевую команду и сбор диагностики, снизив объем проводки и вероятность ошибки при монтажных работах.
ЭМС, кабель до двигателя и устойчивость к помехам
На объектах, где рядом идут энкодерные линии, аналоговые датчики и связь, вопрос ЭМС решает не электрик по факту, а инженер на этапе выбора. Встроенный фильтр ЭМС, соответствующий EN/IEC 61800-3 категории C2, в сочетании с корректной схемой заземления и экранирования заметно облегчает жизнь: меньше паразитных отключений, меньше ложных срабатываний УЗО/дифзащит (при грамотном подборе), проще пройти внутренние требования по электромагнитной совместимости. Практически важно и то, что допускается работа с моторным кабелем до 50 м - это типовая длина для насосных, крышных венткамер и удаленных агрегатов, где шкаф управления физически не удается поставить рядом с двигателем.
Отдельно про стойкость к условиям среды. Диапазоны температуры эксплуатации и хранения закрывают большинство неотапливаемых помещений и складов ЗИП, а требования по влажности без конденсата - это прямое напоминание про правильную вентиляцию шкафа и про необходимость исключить точки росы. Вибро- и ударостойкость по IEC 60068 мы считаем не формальностью: в цехах с тяжелым оборудованием или на площадках с работающими компрессорами шкаф может получать регулярную тряску, и там слабые клеммные соединения и разъемы быстро превращаются в плавающие неисправности.
Безопасность и останов: STO SIL 3 как инженерный инструмент
Наличие STO (Safe Torque Off) уровня SIL 3 - это не про галочку в ТЗ, а про нормальную реализацию безопасной остановки без силового контактора в цепи двигателя. В реальных проектах мы используем STO для зон обслуживания, где оператору нужно безопасно подойти к механизму, а также для интеграции с релейной безопасностью или safety PLC. В результате получаем предсказуемую остановку по моменту, меньше износ коммутационной аппаратуры и более прозрачную диагностику по цепям безопасности.
Тепло, шум и компоновка шкафа
При подборе и компоновке важно учитывать тепловыделение и охлаждение. Принудительная конвекция означает, что в шкафу должно быть организовано нормальное движение воздуха и соблюдены монтажные зазоры. На практике это влияет на ресурс: перегретый привод редко умирает сразу, но начинает деградировать по вентилятору и конденсаторам, а затем приносит нестабильные остановы в самый неподходящий момент. Акустический шум тоже нельзя игнорировать: в небольших машинных отделениях и насосных персонал реально слышит привод, поэтому мы обычно согласуем режимы коммутации и размещение шкафа так, чтобы не ухудшать условия обслуживания.
Если вам нужен привод с нормальной сетевой интеграцией, встроенной ЭМС-обвязкой и безопасным отключением момента для синхронного двигателя, закладывайте артикул ATV930U15N4 преобразователь частоты Schneider Electric в спецификацию и присылайте нам исходные данные по двигателю и нагрузке - проверим режимы, длины кабелей и логику сигналов под ваш объект.
- Тип охлажденияПринудительная конвекция
- Способ монтажаНастенный монтаж
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность0,75 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
