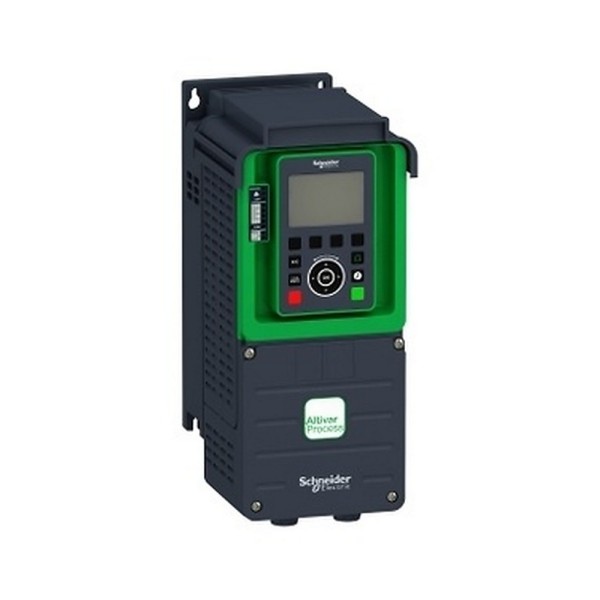

ATV930U30N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV930U30N4 Schneider Electric в типовом технологическом контуре
В реальной эксплуатации преобразователь частоты чаще всего становится узлом, который держит на себе и качество регулирования, и отказоустойчивость линии. Мы ставим ATV930U30N4 в задачи, где синхронный двигатель работает не в лаборатории, а в пыли, с вибрацией, с длинными кабельными трассами, и при этом требуется предсказуемое поведение по моменту и скорости. Типовой пример - насосная станция с переменным расходом: при падении давления привод быстро подхватывает нагрузку без провалов, а при закрытии задвижек не уводит систему в разнос по току и не перегревает силовую часть.
Отдельно отмечаем рабочий температурный диапазон без снижения характеристик - это не формальность. Когда шкаф стоит в машинном зале без кондиционирования, а вентиляция работает по остаточному принципу, именно тепловой запас определяет, будет ли привод стабильно держать режим или начнет уходить в ограничения по току и частоте коммутации.
Schneider Electric Altivar Process ATV900: что важно монтажнику и наладчику
С точки зрения монтажа удобна настенная компоновка и типовая механика исполнения. При проектировании шкафа мы всегда считаем не только габарит, но и тепловыделение в стойке: рассеиваемая мощность и принудительная конвекция означают, что нужно корректно организовать поток воздуха и не ставить привод вплотную к источникам тепла. На практике это снижает количество ложных перегревов и продлевает ресурс вентиляторов.
Вибростойкость и ударостойкость по IEC 60068 важны на объектах с насосами на раме, компрессорными, дробилками, а также в цехах, где шкафы получают регулярные микровибрации от металлоконструкций. При правильной установке (жесткая стенка, нормальная геометрия шкафа, фиксация кабелей) эти параметры напрямую влияют на стабильность клеммных соединений и срок службы силовых модулей.
Влажность без конденсации - критичный пункт для тепловых пунктов и водоканалов. Мы всегда делаем акцент: не путать допустимую влажность с работой при росе. Если в шкафу возможен конденсат, требуется обогрев и вентиляция, иначе любая электроника будет деградировать быстрее, независимо от бренда.
ЭМС и кабельные трассы: почему встроенный фильтр C2 реально экономит время
Когда привод уходит от двигателя на десятки метров, вопросы электромагнитной совместимости из теории быстро переходят в практику: срывы связи, наводки на аналоговые датчики, ложные срабатывания дискретных входов. Встроенный фильтр ЭМС с соответствием EN/IEC 61800-3 категории C2 и допустимой длиной моторного кабеля до 50 м помогает удержать помехи в рамках, особенно если грамотно выполнено заземление и разделение силовых/слаботочных трасс.
Мини-пример из пусконаладки: на линии дозирования с тензодатчиками часто ловим дрожание веса при запуске двигателя. При корректной ЭМС-схеме (экран на 360 градусов, правильная точка PE, разнесение кабелей) и работе привода с адекватной частотой коммутации проблема обычно уходит без дополнительных ферритов и перепрокладки половины шкафа.
Управление, вводы-выводы и связь Ethernet/IP
В полевых системах нам важна не абстрактная поддержка протокола, а предсказуемая интеграция в АСУ ТП. Встроенный Ethernet/IP упрощает включение привода в сетевую архитектуру, где уже живут ПЛК и HMI. Это особенно заметно при диагностике: по сети быстрее поднимаем телеметрию, статусы, аварийные коды, и сокращаем время поиска причин остановов.
Набор дискретных и аналоговых каналов позволяет собрать типовую схему без отдельного удаленного модуля ввода-вывода: задать уставку скорости/момента, завести обратную связь, выдать на ПЛК признаки готовности, работы, аварии. На практике это экономит место в шкафу и уменьшает количество точек отказа - меньше клемм, меньше переходов, проще прозвонка.
Регулируемая частота коммутации полезна, когда нужно балансировать между акустикой, нагревом и помехами. В цехах, где персонал работает рядом со шкафом, снижение слышимого шума иногда становится не вопросом комфорта, а требованием охраны труда. Но инженерно мы всегда проверяем тепловой режим и ЭМС, потому что повышение частоты коммутации повышает тепловую нагрузку и требования к экранированию.
Безопасность и отказоустойчивость в приводных системах
Функция STO (безопасное отключение крутящего момента) с уровнем SIL 3 - это не про удобство, а про правильную архитектуру безопасности. В системах с обслуживанием механики (конвейеры, мешалки, вентиляторы) STO позволяет реализовать безопасную остановку без силового контактора в цепи двигателя как единственного средства. В результате сокращаем износ коммутационной аппаратуры и повышаем повторяемость остановов, при условии корректного проектирования цепей безопасности и проверки по месту.
Высокий расчетный ток КЗ важен на объектах с мощными трансформаторами и низким внутренним сопротивлением сети. Там, где многие устройства требуют дополнительных ограничений или усложнения схемы ввода, запас по стойкости снижает риск каскадных повреждений при авариях в силовой части.
Если вам нужен привод под синхронный двигатель с нормальной сетевой интеграцией и вменяемой ЭМС-обвязкой, берите в работу артикул ATV930U30N4 преобразователь частоты Schneider Electric и присылайте схему шкафа - мы проверим подключение, укажем критичные места по заземлению, кабелям и безопасности STO.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность2,2 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
