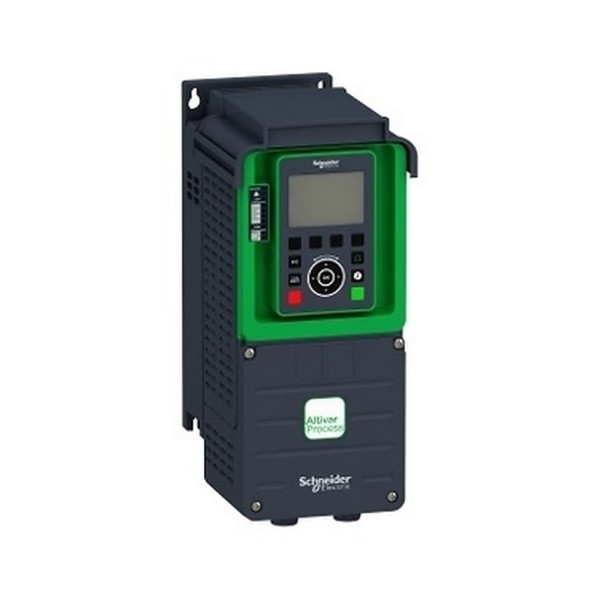

ATV930U55N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV930U55N4 Schneider Electric в типовой задаче привода
Чаще всего этот преобразователь ставим туда, где от привода требуется не просто регулирование скорости, а предсказуемое поведение в технологическом цикле: насосные группы с поддержанием давления, вентиляторы с контролем расхода, конвейеры с ограничением динамики разгона. В реальной эксплуатации ключевое - чтобы привод держал момент без лишних перегревов, не создавал помех в шкафу и нормально интегрировался в сеть АСУ ТП без внешних костылей.
ATV930U55N4 из линейки Altivar Process ATV900 рассчитан на работу с асинхронными двигателями и хорошо подходит для типовых промышленных механизмов, где важны стабильность и диагностика, а не только базовое ПИД-регулирование. Мы используем его как универсальный узел: частотник закрывает приводную часть, а по связи и I/O аккуратно встраивается в архитектуру контроллера и верхнего уровня.
Почему Altivar Process ATV900 от Schneider Electric проще вводить в эксплуатацию
В проектах с ограниченными сроками решает не количество галочек в паспорте, а сколько времени уходит на пусконаладку и доводку. Здесь помогает встроенная коммуникация Ethernet/IP - привод можно напрямую посадить в промышленную сеть, читать телеметрию, аварии, фактические значения, и не городить отдельный шлюз. Для обслуживающего персонала это означает простую диагностику по тегам, а для программиста - меньше нестандартных участков кода и меньше риска рассинхронизации команд/состояний.
По дискретным и аналоговым сигналам привод закрывает большинство периферийных сценариев на месте: например, можно завести датчик 4-20 мА на аналоговый вход для локального контура, а дискретами отдать разрешение, сброс, выбор набора скоростей или переключение режимов. В реальности это часто снижает нагрузку на ПЛК и позволяет оставить привод работоспособным даже при частичной деградации верхнего уровня.
ЭМС и помехоустойчивость в шкафу: что дает встроенный фильтр
На действующих производствах основная боль - электромагнитная совместимость: ложные срабатывания датчиков, зависания связи, наводки на аналоговые цепи. Встроенный фильтр ЭМС, соответствующий EN/IEC 61800-3 категории C2, - это не формальность. Он упрощает компоновку шкафа: меньше внешних компонентов, меньше ошибок в заземлении и меньше шансов получить сюрпризы при приемо-сдаточных испытаниях. Отдельно отметим ограничение по длине моторного кабеля до 50 м для соблюдения требований ЭМС - это важно учитывать на этапе трассировки, чтобы потом не переделывать разводку и не менять частоту коммутации в ущерб динамике.
Частота коммутации настраиваемая, что на практике дает компромисс между акустическим комфортом двигателя и тепловым режимом силовой части. Мы обычно подбираем ее по месту: если двигатель воет в зоне 2-4 кГц, поднимаем частоту, но контролируем нагрев и запас по току, чтобы не загнать привод в регулярную дерейтинг-работу.
ATV930U55N4 преобразователь частоты Schneider Electric: надежность в механике и климате
Для промышленного шкафа важна не только электроника, но и механическая выносливость. Вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 позволяют ставить привод ближе к оборудованию, где присутствуют вибрации от вентустановок, насосных рам или конвейерных линий. Влажность до 95% без конденсата по IEC 60068-2-3 - это типичный диапазон для котельных, водоподготовки и цехов с нестабильным микроклиматом, если шкаф грамотно продувается и исключено выпадение росы.
Рабочий диапазон температур без снижения номинала облегчает жизнь в реальных электрощитовых, где летом легко получить перегрев. При этом важно помнить о тепловыделении: даже при естественной конвекции и штатной установке в щите нужно закладывать нормальные зазоры, поток воздуха и не прижимать привод к теплонагруженным аппаратам. Для серии с принудительным охлаждением мы всегда проверяем, чтобы вентиляционные каналы не перекрывались кабельными жгутами и чтобы фильтры шкафа обслуживались по регламенту.
Безопасность и сервис: STO с уровнем SIL 3
В приводных системах безопасность часто делают внешними контакторами, но это увеличивает износ коммутационной аппаратуры и усложняет схемотехнику. Наличие STO (безопасное отключение крутящего момента) уровня SIL 3 позволяет корректно строить контуры безопасной остановки для механизмов, где требуется исключить момент на валу без обесточивания всей силовой части. На практике это удобно на транспортерных линиях и насосных установках, где важна быстрая и повторяемая реакция на аварийные цепи.
Сервисную сторону также недооценивают: когда привод отдает в сеть причины остановов, токовую нагрузку и статусы, мы быстрее находим первопричину - от заклинившей арматуры до просадки питания. Это снижает время простоя и уменьшает количество бесполезных замен железа.
Практические замечания по интеграции
- При проектировании сети Ethernet/IP заранее закладываем адресацию, диагностические теги и реакцию ПЛК на состояния привода, чтобы исключить дерганье запуска при кратковременных сетевых сбоях.
- Аналоговые цепи датчиков разводим отдельно от моторных линий, используем правильное экранирование и точку заземления экрана, иначе даже хороший ЭМС-фильтр не спасет от наводок.
- Для шкафов с IP21 и типом 1 по UL важно обеспечить корректное размещение в помещении и защиту от прямых брызг и пыли выше допустимой степени загрязнения.
Если нужен привод с нормальной сетевой интеграцией, встроенной ЭМС-частью и безопасным отключением момента, берите ATV930U55N4 и передавайте нам схему и параметры двигателя - подберем уставки, тип управления и рекомендации по компоновке шкафа под ваш режим работы.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток12.7 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность4 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота350 мм
- Глубина206 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина144 мм
- Максимальный ток контактов15.2 в течение 60 с (нормальный режим) А
- УправлениеAsynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя7.5 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность7.6 при 480 В (нормальный режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса4.7 кг
- Уровень шума54.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность36, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток10.4 при 380 В (нормальный режим) А
