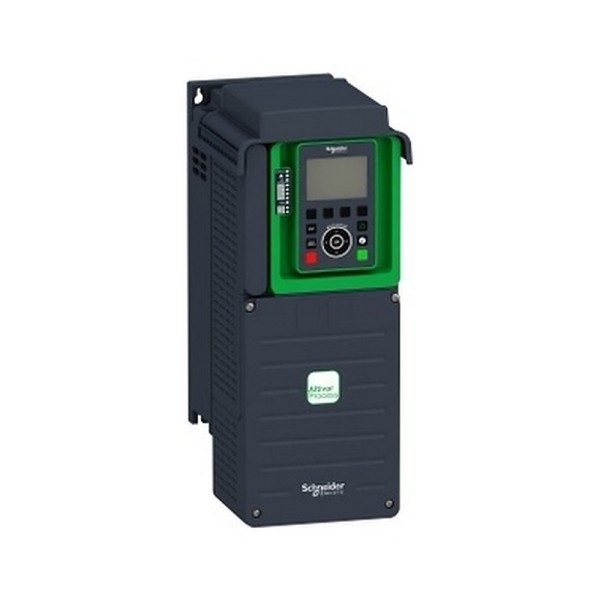

ATV930U75N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV930U75N4 Schneider Electric в типовой схеме привода
На практике частотник выбирают не по красивым цифрам, а по тому, как он ведет себя на объекте: пуски под нагрузкой, просадки сети, наводки от силовых кабелей, отказоустойчивость при вибрации и качество связи с верхним уровнем. ATV930U75N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV900 мы обычно закладываем туда, где привод - часть технологического процесса, а не просто регулятор оборотов. Это насосные и вентиляторные станции, транспортеры, миксеры, приводы с синхронными двигателями, где важны управляемость, диагностика и предсказуемая защита.
Мини-пример из эксплуатации: при модернизации циркуляционных насосов на теплообменном узле мы уходим от дросселирования, ставим частотное регулирование и получаем устойчивый режим по давлению. Но реальная ценность появляется, когда привод корректно переживает аварийные сценарии: кратковременное подклинивание, скачок момента на старте, просадку по входному напряжению. Для этого у серии важны не только алгоритмы, но и аппаратная часть с запасом по токам в тяжелом режиме.
Schneider Electric Altivar Process ATV900: электромагнитная совместимость и помехоустойчивость
В реальных шкафах автоматики рядом идут ПЛК, аналоговые датчики 4-20 мА, HMI, Ethernet-коммутаторы и силовые линии. Поэтому встроенный фильтр ЭМС, соответствующий EN/IEC 61800-3 (категория C2), мы рассматриваем как инженерное снижение рисков: меньше времени уходит на борьбу с наводками, ложными срабатываниями дискретных входов и нестабильностью аналоговых каналов. Плюс ограничение по длине моторного кабеля до 50 м в рамках этой категории - понятная граница, которую удобно держать в проекте без гаданий, почему в одном цехе работает, а в другом начинаются проблемы.
Для сетевой интеграции удобно, что Ethernet/IP встроен. В схемах, где привод является узлом распределенного управления (например, насосная группа с удаленной диспетчеризацией), это снижает количество отдельных опций и упрощает типизацию шкафов. На стороне АСУ ТП это выражается в более прямой диагностике: состояние, аварии, фактические параметры можно поднимать в SCADA без лишних преобразователей протоколов.
ATV930U75N4 Schneider Electric: безопасность и управление приводом в технологическом контуре
Когда привод стоит на оборудовании, рядом с которым работает персонал, мы всегда смотрим на аппаратную безопасность. Наличие STO (безопасное отключение крутящего момента) с уровнем SIL 3 позволяет строить цепи останова без внешних контакторов в части отключения момента - при корректном проектировании контура безопасности. Это не про удобство, а про снижение количества силовых коммутаций и точек отказа, особенно на установках с частыми остановами по технологическим межблокировкам.
По управлению важно, что устройство ориентировано на синхронные двигатели. В таких задачах критичны стабильность момента и предсказуемость работы на низких скоростях. Для технологических механизмов (мешалки, шнеки, дозаторы) это напрямую влияет на повторяемость процесса: меньше рывков - меньше механических ударов и меньше отклонений по продукту.
Условия шкафа: температура, вибрация, удары, влажность
Полевые условия редко совпадают с лабораторией. Мы учитываем температурный коридор эксплуатации без снижения номиналов в диапазоне -15...50 °C. Это важно для шкафов в неотапливаемых помещениях, на верхних отметках, в вентиляционных камерах, где зимой есть минус при простоях, а летом - перегрев от оборудования и солнца.
По механике: вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 - не формальность для объектов с работающими агрегатами рядом (компрессорные, насосные, конвейерные галереи). Там шкаф испытывает постоянную микровибрацию, и мы видели, как на слабых решениях со временем появляются проблемы на клеммах и разъемах. Дополнительно рабочая влажность без конденсации в широком диапазоне помогает, когда вентиляция шкафа вынужденно неидеальна, а перепады температуры происходят быстро.
Монтаж и тепловой режим в шкафу
При настенном монтаже и принудительной конвекции ключевой вопрос - тепловыделение и организация воздушных потоков. В реальном проекте мы проверяем, что в шкафу выдержан запас по охлаждению, а компоновка не перекрывает вход/выход воздуха. Здесь важен расчет: потери на коммутации зависят от выбранной частоты переключения, а она в свою очередь влияет на акустику двигателя и нагрев. Регулируемая частота коммутации дает возможность подобрать компромисс: снизить слышимый тон на двигателе или, наоборот, уменьшить тепловую нагрузку в шкафу, если вентиляция ограничена.
Отдельно учитываем степень защиты и условия загрязнения. В шкафах с пылью, но без токопроводящих аэрозолей, грамотная фильтрация воздуха и соблюдение компоновки обычно дают стабильную работу без сюрпризов. Если среда тяжелее, мы всегда обсуждаем переход на другой тип шкафа или вынос привода в отдельное помещение.
Практика подключения сигналов и интерфейсов
Наличие набора дискретных и аналоговых каналов позволяет типово подключать датчики давления/расхода, внешние задания скорости, разрешения, аварийные цепи и релейные сигналы на верхний уровень. В эксплуатации это удобно тем, что часть функций можно реализовать локально на приводе: например, резервирование команд, локальный режим обслуживания, базовые блокировки. При этом мы рекомендуем разделять силовую и сигнальную разводку, выдерживать экранирование моторного кабеля и корректно организовывать заземление - тогда встроенный ЭМС-фильтр реально работает как задумано.
Если вам нужен частотный привод под синхронный двигатель с нормальной интеграцией по Ethernet/IP, встроенной ЭМС-защитой и STO уровня SIL 3, закладывайте ATV930U75N4 в спецификацию и передавайте нам вводные по двигателю, сети и режимам нагрузки - проверим подбор и схему включения под ваш объект.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность5,5 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
