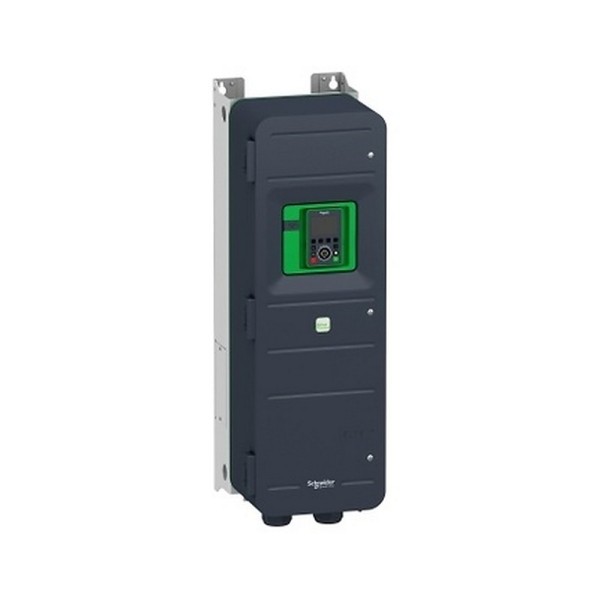

ATV950D30N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV950D30N4 Schneider Electric в реальной схеме управления приводом
Чаще всего этот привод ставят туда, где нужно не просто крутить двигатель, а стабильно держать процесс: давление в сети, расход на насосной, разрежение на дымососе, скорость линии с меняющейся нагрузкой. Мы обычно начинаем подбор с вопроса: что будет происходить при провалах момента и резких изменениях задания. ATV950D30N4 из линейки Altivar Process ATV900 рассчитан на такие режимы - с запасом по перегрузке и с нормальной реакцией на динамику, без нервной раскачки регулятора.
По опыту эксплуатации важна не только мощность, а то, как частотник переживает повседневную индустриальную реальность: вибрации на раме, пыль в шкафу, влажность в насосной, длинные моторные кабели, помехи в сети и требования по безопасности при обслуживании.
Schneider Electric ATV950D30N4: связь, интеграция, диагностика
Встроенный Ethernet/IP закрывает задачу прямого включения в промышленную сеть без внешних шлюзов. Это экономит место в шкафу, снижает число точек отказа и упрощает обслуживание: меньше клемм, меньше патч-кордов, меньше сюрпризов от питания вспомогательных модулей. В проектах с PLC и SCADA это особенно заметно - можно организовать телеметрию по току, скорости, состояниям, авариям и трендам без раздувания дискретного интерфейса.
Отдельно отмечаем состав входов/выходов. Когда есть запас по дискретным и аналоговым каналам, часто удается обойтись без удаленных модулей: например, один аналоговый вход используем под задание от датчика давления 4-20 мА, второй - под резервное задание, третий - под внешнюю коррекцию, а аналоговые выходы отдаем в АСУ ТП на фактическую частоту и нагрузку. Релейные выходы удобно разнести на готовность, авария и достижение режима, чтобы электрик и АСУшник не спорили, кто виноват при останове.
ЭМС и длинный кабель двигателя
Встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 - это не строчка в паспорте, а практическая защита от проблем на объекте. Когда частотник стоит рядом с чувствительными датчиками, весовыми контроллерами или модемами связи, отсутствие нормального ЭМС-решения быстро превращается в плавающие показания, самопроизвольные перезапуски коммуникации и трудноуловимые отказы. Здесь фильтр интегрирован и рассчитан на моторный кабель до 50 м, что закрывает типовой диапазон расстояний в цехе или насосной станции. При монтаже мы все равно настаиваем на корректном заземлении экрана и нормальной прокладке силовых и сигнальных трасс, но исходная база у привода правильная.
Безопасность и обслуживание: STO SIL 3
Функция STO (безопасное отключение крутящего момента) с уровнем SIL 3 позволяет строить безопасный контур остановки без отключения силового ввода контактором в каждом цикле. В реальной эксплуатации это дает два эффекта. Первый - меньше износ коммутационной аппаратуры и меньше тепловых ударов по силовой части. Второй - обслуживание становится предсказуемым: при корректной схеме безопасности мы гарантированно снимаем момент с двигателя, не теряя питание на электронике, что полезно для диагностики и быстрого восстановления после работ.
Условия эксплуатации, которые обычно игнорируют до первого отказа
В шкафах на технологических рамах вибрация - норма. Здесь заявлена вибростойкость по IEC 60068-2-6, а ударостойкость - по IEC 60068-2-27. Это важно, если привод стоит на площадке рядом с компрессорами, дробилками или на металлоконструкциях, где микроподвижки крепежа происходят постоянно. По влажности указан диапазон без конденсата - и это тот случай, когда вентиляция шкафа и отсутствие холодных мостов критичны: конденсат убивает не частотник как класс, а любую силовую электронику одинаково быстро.
Температурный диапазон без снижения номинала до верхней границы - практичный запас для шкафов без кондиционера. При этом тепло, которое выделяет привод, нельзя считать мелочью: для надежности мы всегда закладываем расчет теплового баланса шкафа, проверяем продувку, чистоту фильтров и реальный поток воздуха. Принудительная конвекция означает, что вентиляторы и воздушные каналы должны оставаться рабочими, иначе деградация по температуре начинается не по паспорту, а по факту внутри шкафа.
Про управление синхронными двигателями и динамику
ATV950D30N4 рассчитан на работу с синхронными двигателями и хорошо подходит для задач, где требуется высокий КПД и стабильный момент на низких оборотах. Типовой пример - насос с широким диапазоном регулирования: когда ночью расход падает, а днем растет, привод должен держать контур без перерегулирования, а двигатель - не уходить в перегрев на малых скоростях. Регулируемая частота коммутации дает возможность балансировать между акустическим шумом, потерями и требованиями по ЭМС. В цехе мы обычно подбираем этот параметр не по привычке, а по результатам пусконаладки: где-то критичнее тишина, где-то - минимальный нагрев.
Если вам нужен частотник под сеть 3x380 В с внятной сетевой интеграцией, встроенной ЭМС-обвязкой и безопасным остановом, артикул ATV950D30N4 преобразователь частоты Schneider Electric закрывает задачу без лишних внешних модулей и усложнения шкафа.
Передайте нам схему привода и тип двигателя - мы быстро проверим совместимость по сети, моторному кабелю, безопасности STO и заложим корректные условия монтажа.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность22 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
