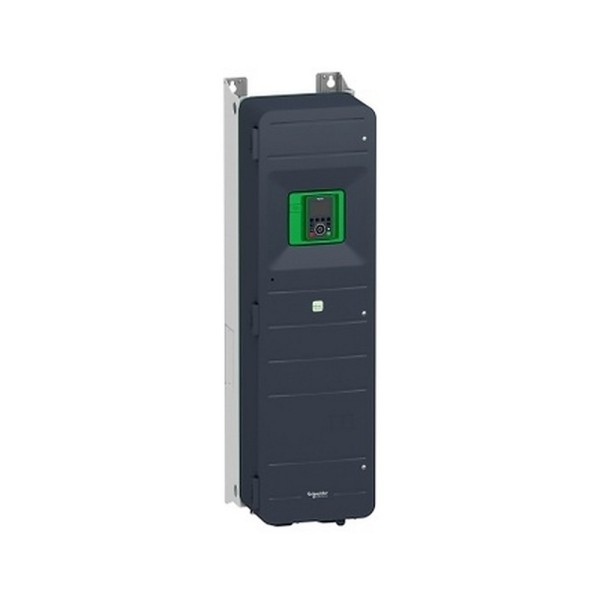

ATV950D55N4 Schneider Electric в реальном приводе
Когда на объекте стоит задача стабильно крутить насос или вентилятор с синхронным двигателем, типовые проблемы повторяются: рывки на разгоне, провалы по моменту при изменении гидравлики, наводки на датчики 4-20 мА и периодические остановы по перегреву шкафа. Мы обычно начинаем подбор не с цифр в каталоге, а со сценария эксплуатации. ATV950D55N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV900 рассчитан как раз на такие задачи - длительная работа в режиме регулирования, нормальная переносимость промышленной среды и понятная интеграция в верхний уровень.
По входу у нас 3-фазная сеть 380 В, а по выходу - управление синхронными моторами. Это важно, потому что синхронник чувствителен к качеству алгоритма управления и настройкам автоидентификации. На практике это выражается в том, что привод проще вывести на устойчивый режим без паразитных колебаний скорости и без лишнего нагрева двигателя при частичных нагрузках.
Schneider Electric ATV950D55N4: связь, I/O и увязка с АСУ ТП
В типовом проекте привод редко живет отдельно. Его нужно завести в ПЛК, диспетчеризацию и сервисный контур. Встроенный Ethernet/IP закрывает задачу по обмену с контроллерами без внешних шлюзов. Мы ценим это в эксплуатации: меньше точек отказа, меньше компонентов в шкафу, проще диагностика по сети (статусы, предупреждения, причины остановов).
По сигналам на клеммах удобно, когда можно обойтись без дополнительных модулей: дискретные входы/выходы под пусковые цепи, межблокировки, управление клапанами; аналоговые каналы - под задание скорости, обратную связь от датчиков давления/расхода и выдачу технологических параметров. В реальных узлах это сокращает количество промежуточных реле и преобразователей, а значит - повышает ремонтопригодность.
Мини-пример: в насосной станции делаем задание частоты от ПИД в ПЛК по сети, а резервный режим оставляем по месту - потенциометр на аналоговый вход и дискретный выбор режима. При потере связи привод остается управляемым, объект не уходит в простой.
ЭМС, кабель до двигателя и помехоустойчивость
С электромагнитной совместимостью мы сталкиваемся постоянно: рядом лежат линии энкодеров, датчики уровня, 4-20 мА, а частотник с длинным моторным кабелем любит раздавать помеху. Здесь полезен встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 50 м. В эксплуатации это дает более предсказуемую картину по наводкам и проще прохождение внутренних испытаний на объекте: меньше сюрпризов, когда при запуске двигателя начинает плавать аналоговый сигнал или ложатся связи по полевому уровню.
Отдельно отмечаем регулируемую частоту коммутации в диапазоне 2-16 кГц. Это не про красивые цифры, а про компромисс: поднимаем частоту - снижаем акустический шум двигателя, но увеличиваем тепловыделение и требования к охлаждению; опускаем - облегчаем тепловой режим и ЭМС, но иногда слышим характерный тон на моторе. Возможность настройки помогает подстроиться под конкретную механику и ограничения шкафа.
Тепловой режим, шкаф и обслуживание
На объектах чаще всего ошибаются не с выбором мощности, а с теплом. У этого исполнения охлаждение на принудительной конвекции, а потери в режиме 380 В при 4 кГц находятся на уровне десятков ватт. Для нас это означает понятный расчет вентиляции шкафа и отсутствие необходимости городить избыточный кондиционер, если окружающая температура укладывается в -15...50 °C без дерейтинга. В реальной жизни это напрямую влияет на срок службы электролитов и силовой части: чем стабильнее температура, тем меньше внеплановых ремонтов.
Монтаж настенный, габариты и масса требуют нормальной закладной и доступного сервисного пространства. Мы обычно закладываем минимум 200-300 мм сверху/снизу на воздушный поток и удобный доступ к клеммам. Типовая ошибка - поставить привод вплотную к кабельным каналам и получить локальный перегрев в жаркий сезон.
Надежность в промышленной среде и безопасность
Если привод стоит не в лаборатории, а в цехе, важны механические воздействия и климат. Допуски по влажности 5-95% без конденсата и подтвержденные испытания по вибрации/удару по IEC 60068 дают спокойствие, когда рядом работает компрессорная или стоит агрегат на металлоконструкции. Степень защиты IP21 и UL Type 1 подразумевает шкафное размещение - мы рекомендуем сразу проектировать нормальную вентиляцию и фильтрацию воздуха при пыли.
По безопасности полезна встроенная функция STO с уровнем SIL 3. На практике это упрощает схему: можно сделать безопасное снятие момента без отключения питания силовой части, корректно увязать с реле безопасности и быстрее вернуть линию в работу после срабатывания. Это особенно удобно на конвейерах, смесителях и насосных группах, где требуется регламентированная остановка без полной обесточки шкафа.
Также важен расчетный ток КЗ до 50 кА - это не формальность. В сетях с мощными трансформаторами и короткими линиями КЗ токи могут быть высокими, и совместимость по этому параметру снижает риск повреждений при аварии, при условии корректного подбора аппаратов защиты и уставок.
Нужен привод под синхронный двигатель на 380 В с нормальной интеграцией в АСУ ТП и предсказуемым поведением по ЭМС - берите ATV950D55N4 и закладывайте его в шкаф с правильной вентиляцией и разводкой кабелей, а мы поможем проверить схему подключения и уставки под вашу механику.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность45 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi

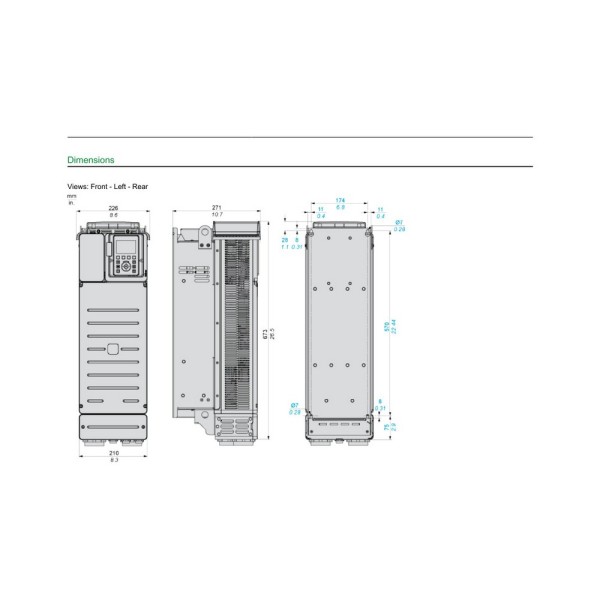

- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
