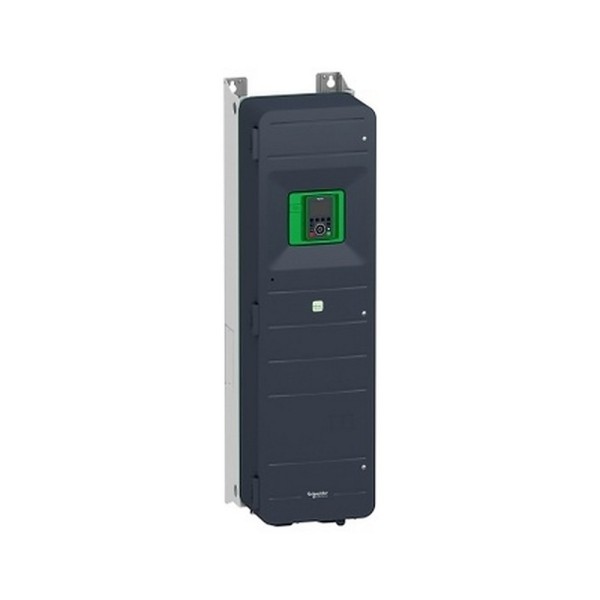

ATV950D75N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV950D75N4 Schneider Electric в реальной эксплуатации
На объектах, где синхронные двигатели работают в переменном режиме нагрузки (насосные, вентиляторные группы, экструзия, конвейерные линии с динамикой), основной риск - не паспортная мощность, а стабильность управления и предсказуемость поведения привода при сетевых и механических воздействиях. ATV950D75N4 из серии Altivar Process ATV900 мы обычно закладываем туда, где важны точность регулирования, штатная диагностика и корректная интеграция в верхний уровень без внешних шлюзов.
Типовой сценарий: частотник держит момент на низких оборотах, параллельно отдаёт телеметрию в SCADA, а обслуживающий персонал требует, чтобы при аварии механизм гарантированно ушёл в безопасное состояние без сложных цепей на контакторах. Здесь критичны STO уровня SIL 3, встроенный Ethernet/IP и адекватная ЭМС-совместимость.
Schneider Electric ATV950D75N4: управление синхронными двигателями и динамика
Для синхронных машин важна не только скорость, но и качество формирования тока, особенно при переходных процессах. Регулируемая частота коммутации в диапазоне 2…16 кГц даёт возможность балансировать между акустическим шумом, нагревом двигателя и потерями в силовой части. На практике это выглядит так: на длинных циклах с постоянной нагрузкой мы часто опускаем коммутацию, чтобы снизить нагрев и требования к вентиляции шкафа; на участках, где персонал работает рядом с приводом, наоборот, поднимаем частоту, чтобы уйти от слышимого диапазона. Важно, что выбор делается инженерно, а не методом компромиссов с неизвестными последствиями.
По току привод закрывает реальные пусковые и перегрузочные режимы: есть запас по току в тяжёлом режиме (кратковременная перегрузка) и понятная привязка к режимам по сети 380 В. Это снижает вероятность ложных отключений на ускорениях и при провалах напряжения, что особенно заметно на насосных станциях с длинными кабельными трассами и слабой сетью.
Интеграция и сигналы: Ethernet/IP, аналоговые каналы, дискретика
Встроенный Ethernet/IP - это не просто удобство, а экономия места и снижение отказов. Когда связь реализована штатно, мы меньше зависим от внешних коммуникационных модулей, их питания и качества монтажа. Для систем с распределёнными шкафами это напрямую влияет на время восстановления: диагностика по сети быстрее, а топология проще.
Наличие нескольких аналоговых входов и выходов полезно в прикладных задачах, где часть автоматики остаётся аналоговой. Пример: один аналоговый вход используем под задание от ПИД-регулятора расхода, второй - под датчик давления, третий - под резерв или коррекцию. Аналоговые выходы удобно отдавать на регистраторы или в существующую систему диспетчеризации без дополнительного преобразования.
Дискретные входы и релейные выходы закрывают типовые цепи: разрешение, аварийный стоп, выбор фиксированных скоростей, сигнал готовности, сигнал аварии на внешнюю лампу/зуммер или на вход ПЛК. В реальной эксплуатации реле часто используют как независимую от сети связи индикацию состояния - это повышает ремонтопригодность, когда с сетью проблемы, а оборудование надо быстро поднять.
ЭМС и кабельные трассы: встроенный фильтр и практические ограничения
Встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 - значимая деталь для объектов с чувствительными датчиками и длинными линиями связи. В шкафах, где рядом стоят измерительные модули, весы, расходомеры, частотник без нормальной ЭМС часто становится источником плавающих ошибок и нестабильных показаний. Здесь фильтр и корректная разводка PE/экранов дают прогнозируемый результат.
Ограничение по длине моторного кабеля до 50 м в рамках соответствия ЭМС - практическое, а не формальное. При превышении длины растут dv/dt-напряжения на обмотках и нагрузка на изоляцию, появляются наводки. Если по объекту трасса длиннее, мы обычно закладываем выходной дроссель или dv/dt-фильтр и отдельно считаем, что происходит с ЭМС и температурным режимом.
Условия среды и механика шкафа: вибрация, влажность, температура
Промышленная среда редко бывает лабораторной. Вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 важны, когда шкаф стоит на металлоконструкции, рядом работает дробилка, компрессор или вибропитатель. В таких местах слабые клеммные соединения и платы управления быстро проявляют себя, поэтому мы смотрим на подтверждённые испытания, а не на общие заявления.
Диапазон рабочих температур -15…50 °C без снижения номинала облегчает компоновку шкафов в неотапливаемых помещениях и на площадках с сезонными перепадами. При этом рассеиваемая мощность и принудительная конвекция требуют нормальной вентиляции: в проекте сразу предусматриваем свободные зоны для воздухообмена и проверяем, что общий теплобаланс шкафа не загонит электронику в постоянный перегрев. Допуск по влажности 5…95 % без конденсата важен именно формулировкой без конденсата: в помещениях с росой нужны обогрев и корректная вентиляция, иначе никакая степень защиты не спасёт от токопроводящих дорожек по пыли.
Безопасность и эксплуатация: STO SIL 3 без усложнения схем
Функция STO (safe torque off) SIL 3 - это инструмент, который реально упрощает безопасное отключение момента. В типовом решении мы заводим цепь безопасности от реле/контроллера безопасности напрямую на STO и получаем предсказуемое поведение: привод не формирует момент на валу, а логика безопасности остаётся прозрачной для проверок и регламентов. Для обслуживающего персонала это означает меньше спорных ситуаций, когда контактор разомкнут, а привод по факту продолжает пытаться управлять двигателем.
Если вам нужен привод под синхронный двигатель с внятной интеграцией по Ethernet/IP, встроенной ЭМС и штатной безопасностью, берите ATV950D75N4 преобразователь частоты Schneider Electric и присылайте нам параметры двигателя, длину моторного кабеля и режим нагрузки - проверим подбор и предложим схему включения под ваш объект.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата по стандарту IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток61.5 при 4 кГц (нормальный режим) А
- СерияAltivar Process ATV900
- Номинальная мощность55 кВт
- Частота сети50...60 (+/- 5 %) Гц
- Встроенные протоколы связиEthernet/IP
- Количество дискретных входов10
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated conforming to EN/IEC 61800-3 category C2 with 50 m motor cable maxi
- Высота673 мм
- Глубина274 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- Максимальный ток контактов69.5 в течение 60 с (тяжёлый режим) А
- УправлениеSynchronous motors
- Тип модуляПреобразователь частоты
- Степень защиты IPIP21 по стандарту IEC 61800-5-1
- Мощность двигателя40 (нормальный режим) л.с.
- Расчётный ток КЗ50 кА
- Полная мощность29.8 при 480 В (тяжёлый режим) кВА
- Частота коммутации2...16 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума71.5 по стандарту 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах (f = 2...13 Гц) по стандарту IEC 60068-2-6
- Ударостойкость15 gn в течение 11 мс по стандарту IEC 60068-2-27
- НазначениеСинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель двигателя до 50 м
- Линейный ток53.3 при 380 В (нормальный режим) А
