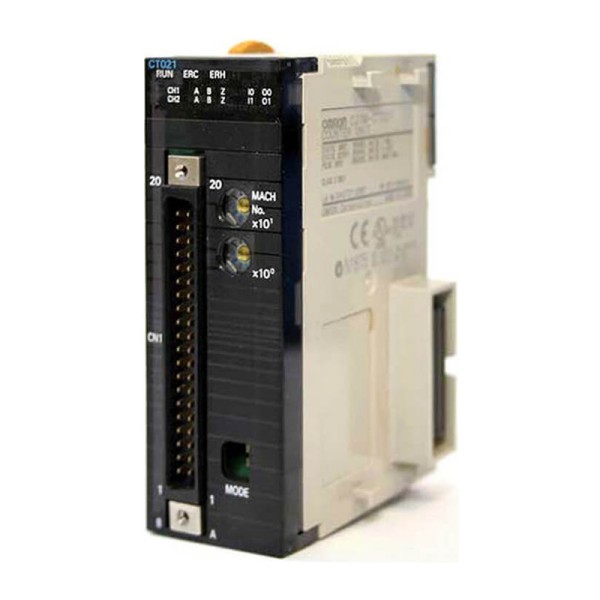

CJ1W-CT021 модуль высокоскоростных счётчиков Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных линиях чаще всего ломается не механика, а измерение. Как только энкодер начинает идти на высокой скорости, вход ПЛК с обычной дискретной логикой перестает успевать: импульсы теряются, метка Z ловится нестабильно, а позиционирование превращается в угадайку. Для таких задач мы ставим CJ1W-CT021 модуль высокоскоростных счётчиков OMRON - как отдельный специализированный узел подсчета и сравнения, который снимает нагрузку с циклической программы контроллера и дает предсказуемую реакцию на события по счётчику.
OMRON CJ1W-CT021 в задачах позиционирования и резки
Типовой сценарий - подача материала с инкрементальным энкодером и рез по метке. Важный момент: модуль работает с сигналами A/B/Z и поддерживает несколько схем обработки - фазовый сдвиг x1/x2/x4, Up/Down, импульс + направление. Это не просто список режимов. На практике выбор режима определяет устойчивость системы к помехам и реальную разрешающую способность. Например, при x4 мы получаем максимальное разрешение на скорости, но предъявляем более жесткие требования к качеству экранирования и уровню сигнала. В режиме импульс + направление проще диагностировать ошибку направления, что удобно на приводах с реверсом и при наладке.
В модуле предусмотрены значения сравнения (типичная реализация - выдача события при достижении заданной позиции). Это используется для аппаратного формирования точек: включить нож, дать метку на камеру, переключить клапан на упаковщике. По опыту, именно аппаратное сравнение сильно повышает повторяемость - событие не ждет окончания цикла ПЛК и не плавает от загрузки программы.
CJ1W-CT021 модуль высокоскоростных счётчиков OMRON и работа с быстрыми энкодерами
Ключевая эксплуатационная разница между обычным входом и специализированным счетчиком - допустимая частота и устойчивость к форме сигнала. Здесь поддерживается RS-422 и открытый коллектор, что закрывает большинство промышленных энкодеров. Для RS-422 актуально, когда кабель длинный, рядом силовая часть, а сигнал нужен без сюрпризов на высоких скоростях. Открытый коллектор встречается на более простых датчиках - он дешевле, но требовательнее к подтяжкам, земле и наводкам.
Отдельно полезен настраиваемый фильтр входов. В поле это решает две противоположные проблемы: либо отфильтровать дребезг/наводки на длинных линиях, либо не задавить фронты на высокой скорости. Для Z-канала фильтрация важна особенно: на практике метка нуля часто приходит раз в оборот и должна быть поймана гарантированно, иначе накопленная ошибка позиции будет повторяться каждый цикл.
Интеграция в стойку CJ1W и диагностика на обслуживании
Модуль относится к специальным модулям ввода-вывода серии CJ1W и работает по CJ I/O Bus. Это удобно, когда в стойке уже есть CJ-система и нужно добавить точное измерение без перехода на внешние преобразователи. При проектировании учитываем адресное пространство: модуль использует области CIO/DM под управление, статусы и данные, поэтому заранее резервируем память и фиксируем карту в документации, чтобы при замене не было сюрпризов.
В эксплуатации важны не только скорости, но и предсказуемая диагностика. Журнал ошибок помогает разбирать редкие отказы: кратковременный обрыв энкодера, неверный уровень питания датчика, ошибки по входным цепям. Когда линия стоит раз в неделю на пару минут, именно история событий экономит время: не приходится ловить проблему осциллографом в момент ее появления.
- На упаковочных машинах используем счетчик как базу для синхронизации фото-метки и импульса реза без привязки к времени цикла ПЛК.
- На конвейерах с дозированием по длине модуль дает стабильный подсчет даже при переменной скорости, где таймеры не помогают.
- В намотчиках и размотчиках кольцевой/линейный типы счетчиков упрощают работу с переполнением и расчетом длины.
Подключение и практические нюансы монтажа
Подключение выполнено через 40-контактный интерфейс FCN/Fujitsu, в комплекте идет разъем C500-CE404. Это не мелочь: правильный разъем и обжим - половина стабильности. На монтаже обязательно разводим экраны, выделяем землю сигналов и не смешиваем ее с силовой в одной точке без понимания токов. По выходам предусмотрена настройка NPN/PNP и работа с разными уровнями напряжений - это полезно, когда модуль должен напрямую отдавать сигнал на вход привода, реле или промежуточный модуль, но требует аккуратного согласования по уровню и нагрузке.
Еще один практический момент - время реакции. На быстрых механизмах задержка в доли миллисекунды может дать заметный уход по длине. Поэтому мы обычно считаем: скорость линии (мм/с) умножаем на суммарную задержку (мс) и получаем потенциальную ошибку в миллиметрах. Так проще аргументировать, почему нужен именно высокоскоростной счетчик, а не программная обработка импульсов.
Если нужно стабильно считать импульсы энкодера, ловить Z-метку и формировать события сравнения без зависимости от загрузки ПЛК - закладывайте CJ1W-CT021 в спецификацию и передавайте нам схему энкодера и длины кабелей, проверим подключение и режимы до запуска.
- СерияCJ1W
- Тип выход. напряжения5 / 12 / 24 В, ограничения по каналам для 5 и 12 В
- Макс. модулей24
- Тип модуляМодуль ввода энкодеров
- Функция безопасностиНет
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В280 А
- Журнал ошибок30 записей
- Высота по карточке Omron Europe95.4 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe83.6 мм
- Масса по карточке Omron Europe94 г
- Класс модуляСпециальный модуль ввода-вывода
- Дискретные входы2 шт.
- Дискретные выходы2 шт.
- Комплект поставки40-контактный разъём C500-CE404
- Подключение сигналовFCN/Fujitsu, 40 контактов
- Съёмная клеммная колодкаНет
- Тип дискретных входовИнкрементальный энкодер, RS-422, открытый коллектор
- Клеммы IOV2 шт.
- Клеммы IOG2 шт.
- Тип дискретных выходовNPN / PNP, настраивается
- Область CIO40 слов
- Область DM400 слов
- Входы энкодеров2 шт.
- Максимальная частота энкодера500 кГц
- Максимальная частота RS-422500 кГц
- Максимальная частота открытого коллектора50 кГц
- Сигналы энкодераA / B / Z
- Типы счётчиковПростой / кольцевой / линейный
- Режимы входных сигналовФазовый сдвиг ×1/×2/×4; Up/Down; импульс + направление
- Максимальное время реакции0.5 мс
- Программные выходы30 шт.
- Фильтр входов10 / 50 / 500 кГц; Z-вход 1 кГц; дискретные входы без 500 кГц
- Число значений сравнения32 шт.
