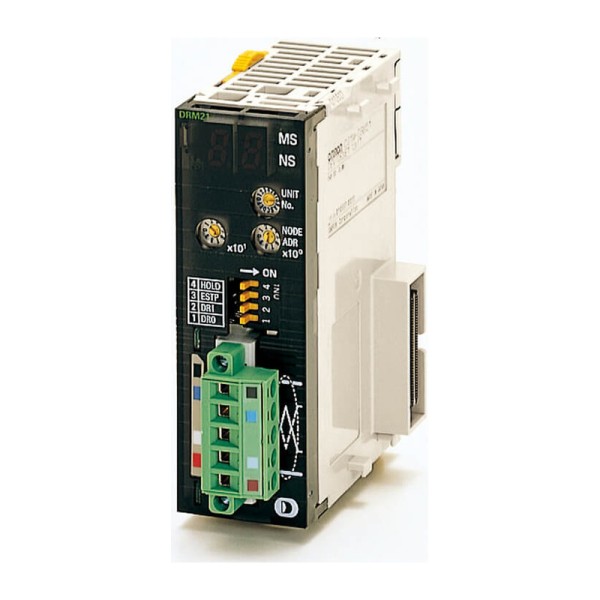

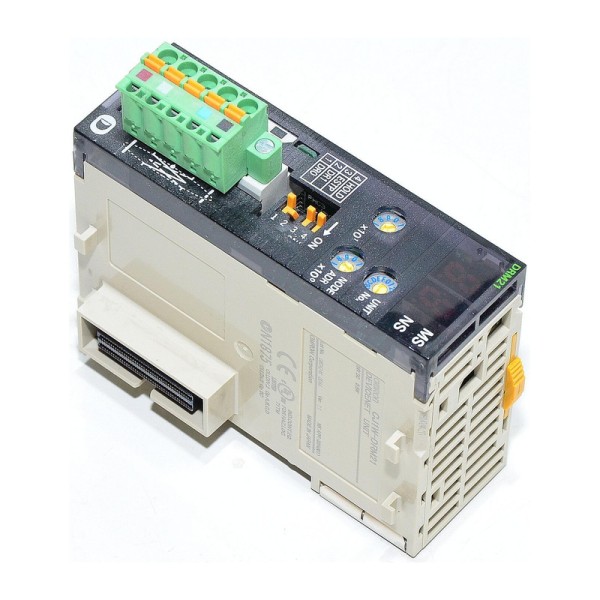

Когда на объекте уже стоит сеть DeviceNet и нужно быстро завести в нее контроллер CJ-серии без замены полевого уровня, мы обычно начинаем с выбора модуля, который одинаково уверенно работает и как ведущий, и как ведомый. CJ1W-DRM21 коммуникационный модуль Omron как раз из этой практической категории: ставится на системную шину CJ I/O Bus, занимает минимум места в стойке и закрывает типовой набор задач - от обмена битовыми статусами до передачи диагностических блоков и параметров.
OMRON CJ1W-DRM21 и реальная топология DeviceNet
DeviceNet любят за предсказуемую физику и понятные ограничения. В эксплуатации важны не цифры сами по себе, а то, как они превращаются в работающую линию. У CJ1W-DRM21 поддерживаются стандартные скорости 125/250/500 кбит/с, и это напрямую связано с допустимой длиной сегмента. На длинных трассах (цех, конвейер, складская галерея) мы часто опускаем скорость до 125 кбит/с, чтобы уверенно пройти до 500 м на толстом кабеле и не ловить интермиттирующие ошибки при пусках тяжелых приводов. Для компактных машин, где кабельные плечи короткие, логично поднимать скорость до 500 кбит/с и получать более быстрый цикл обмена.
Отдельно отметим ограничение по ответвлениям: в DeviceNet это критично. При ответвлениях до 6 м проще держать согласование и не бороться с отражениями, особенно если монтаж выполнялся не лабораторно, а в реальном шкафу с плотной укладкой и параллельными трассами силовых кабелей.
CJ1W-DRM21 OMRON как ведущий и как ведомый
На практике режим ведущий/ведомый нужен чаще, чем кажется. Пример из типовой интеграции: в линии стоит основной PLC, который уже является DeviceNet-сканером, а CJ-система используется как удаленная станция ввода-вывода с локальной логикой. Тогда модуль работает ведомым, отдавая и принимая массивы I/O. В другом сценарии - модернизация станка: CJ-контроллер становится ведущим и опрашивает до 63 узлов, собирая дискретику, аналоговые значения, статусы приводов, клапанных островов и модулей безопасности (где это допустимо по проекту).
Важно, что у модуля один логический порт связи. Это означает простую, однозначную схему включения: один сегмент DeviceNet - один интерфейс - минимум вариантов ошибиться при обслуживании. В эксплуатации это снижает риск перепутанных конфигураций, особенно когда на площадке несколько похожих шкафов.
Передача данных и диагностика без лишних компромиссов
В DeviceNet помимо циклических I/O-данных регулярно требуются диагностические сообщения и сервисные телеграммы. Максимальная длина сообщения у модуля - 542 байт. В реальной работе это полезно, когда надо передать расширенный блок параметров, таблицу кодов ошибок или, например, пакет настроек устройства при замене узла. Мы неоднократно сталкивались с ситуацией, когда коротких сообщений не хватает, и приходится дробить данные, усложняя логику в PLC. Здесь запас по длине сообщения облегчает проектирование и снижает количество промежуточных буферов в программе.
По I/O емкости модуль позволяет строить довольно крупные сети: как со стороны ведущего (когда контроллер опрашивает большой объем точек), так и со стороны ведомого (когда CJ-система отдается в сеть как удаленная станция с большим количеством сигналов). Для интегратора это означает, что модуль подходит не только для компактных машин, но и для распределенных участков, где на одной линии висят десятки узлов.
Монтаж, питание, компоновка в шкафу
Серия CJ1W обычно выбирается, когда важна плотная компоновка и понятная механика. Модуль относится к классу модулей шины CPU и устанавливается в систему CJ по CJ I/O Bus. В шкафах с ограниченной глубиной это удобно: габариты у модуля умеренные, а разводка остается доступной для обслуживания. Потребление по сетевому питанию DeviceNet небольшое, поэтому на практике легче выдержать баланс питания на сегменте и не упираться в лимиты при добавлении узлов, особенно если питание сети разведено грамотно - с учетом падения напряжения на магистрали и токов на ответвлениях.
Артикул CJ1W-DRM21 коммуникационный модуль OMRON имеет небольшую массу, что, казалось бы, мелочь, но в стойках с плотной набивкой и вибрациями от оборудования это дает более спокойную механику: меньше нагрузка на фиксаторы и меньше шансов получить микроподвижки разъемов при длительной работе.
Где модуль особенно уместен
- Модернизация существующих DeviceNet-сетей без перехода на Ethernet-полевой уровень, когда важно сохранить кабельную инфраструктуру и адресацию узлов.
- Подключение клапанных островов, удаленных I/O, простых приводов и панелей сигнализации, где требуется предсказуемый циклический обмен и базовая диагностика.
- Разделение задач: один PLC ведет технологию, а CJ-система собирает периферию и отдает агрегированные данные по DeviceNet как ведомый.
Если нужно корректно вписать CJ-систему в DeviceNet, подберем схему включения, скорость, длины сегментов и ответвлений, а также поможем с конфигурацией ведущий/ведомый под вашу топологию. Запрашивайте CJ1W-DRM21 - подготовим техническое решение под вашу сеть и условия монтажа.
- СерияCJ1W
- Интерфейс связиDeviceNet, ведущий/ведомый
- Тип модуляКоммуникационный модуль
- IO-LinkНет
- Режим работыВедущий / ведомый
- Масса118 кг
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В290 А
- Логические порты связи1 количество
- Высота по карточке Omron Europe90 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe78.7 мм
- Масса по карточке Omron Europe120 г
- Класс модуляМодуль шины CPU
- Скорость DeviceNet125 / 250 / 500 кбит/с
- Максимум ведомых63 шт.
- Максимальная длина линии500 м при 125 кбит/с; 250 м при 250 кбит/с; 100 м при 500 кбит/с, толстый кабель
- Максимальная длина ответвления6 м
- Максимальный ток сетевого питания18 мА
- Максимум I/O ведущего32000 точек
- Максимум I/O ведомого4800 точек
- Максимальная длина сообщения542 байт
- Максимум модулей в системе16 с пользовательским распределением; 3 с фиксированным
