На реальных объектах Ethernet для ПЛК нужен не для галочки, а чтобы связать управление, диагностику и сервис в одну понятную сеть. Типовой сценарий: CJ-серия управляет линией, оператор смотрит параметры на SCADA, технолог просит выгрузку архивов, а сервису важны удаленные чтения ошибок и корректная метка времени событий. В таких задачах мы ставим коммуникационный модуль CJ1W-ETN21 и получаем предсказуемый сетевой канал без усложнения архитектуры.

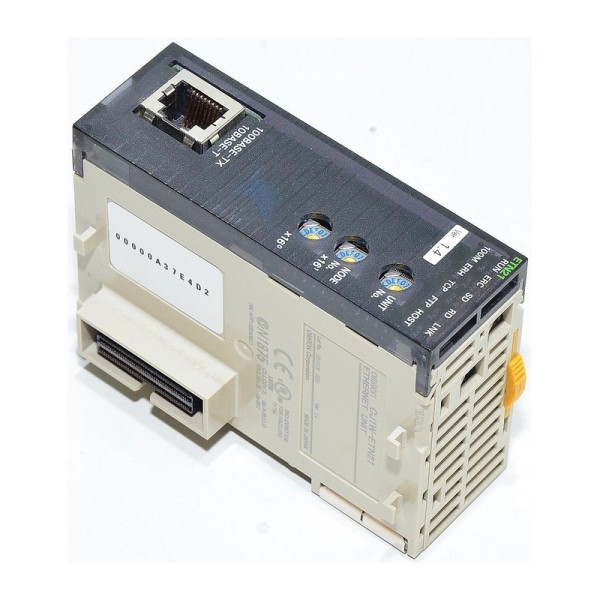

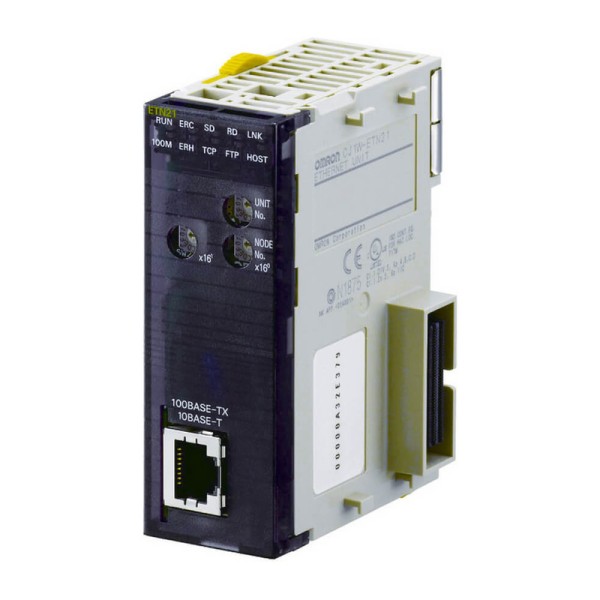

OMRON CJ1W-ETN21 в составе стойки CJ1W
Модуль относится к классу модулей шины CPU и работает на системной шине CJ I/O Bus. Это важно: обмен с процессором идет по внутренней шине, а наружу мы выводим стандартный Ethernet TCP/IP. В эксплуатации это означает нормальную диагностируемость со стороны ПЛК и отсутствие костылей в виде внешних шлюзов. Для проектов, где в стойке уже есть несколько сетевых интерфейсов, полезно учитывать ограничение по количеству - допускается установка до 4 таких модулей, что закрывает большинство схем с разделением технологической и сервисной подсетей.
Физически подключение выполняем через RJ45 на 10BASE-T/100BASE-TX. По кабельной части используем UTP/STP категории 5/5e - это не просто формальность, а требование для стабильных 100 Мбит/с на промышленных трассах, где рядом частотники и контакторы. При необходимости экранирования берём STP и корректно садим экран на землю со стороны шкафа.
Коммуникационный модуль OMRON CJ1W-ETN21: протоколы и сервисные функции
Сильная сторона CJ1W-ETN21 - набор встроенных протоколов. Помимо прикладных FINS поверх UDP/TCP (то, ради чего его часто и берут в CJ-системах), доступны обычные TCP и UDP-сокеты, а также FTP, SMTP, SNTP и DNS. На практике это даёт несколько полезных вариантов без дополнительных устройств:
- Интеграция с верхним уровнем через FINS для чтения/записи областей памяти ПЛК и для сервисных операций. Сеть FINS масштабируется до 254 узлов - удобно, когда на площадке много шкафов и нужно единое адресное пространство для обслуживания.
- Передача файлов и журналов через FTP. Когда требуется выгрузить отчёт смены, рецепт или лог аварий на сервер, проще работать файлово, чем городить обмен через SCADA.
- Отправка уведомлений по SMTP. Например, при критической аварии контроллер формирует короткое письмо дежурному с кодом остановки и номером агрегата. Это не замена диспетчеризации, но рабочий канал для автономных установок.
- Синхронизация времени по SNTP. В реальной эксплуатации это критично: без единого времени метки аварий в SCADA, на панелях и в логах ПЛК расходятся, потом невозможно разбирать последовательность событий.
- Поддержка DNS позволяет не привязываться к IP-адресам сервисов, если сеть управляется централизованно и адреса могут меняться.
Отдельно отмечаем наличие web-сервера. Мы используем его как быстрый способ проверять состояние модуля и базовые сетевые параметры при пусконаладке и в сервисе, когда нет доступа к инженерной станции с полным набором утилит.
Что важно учесть при проектировании сети с OMRON CJ1W-ETN21
Топология Ethernet - звезда. В промышленной сети это обычно означает коммутатор в шкафу или на участке и понятную трассировку линий. Метод доступа CSMA/CD формально относится к классическому Ethernet, но на практике при использовании коммутаторов и корректной сегментации проблем не создаёт. Скорость 10/100 Мбит/с достаточна для задач ПЛК-обмена и сервисных функций, при этом требования к кабелю и разъёмам остаются стандартными и легко выполняются на объекте.
Так как логический порт связи один, мы заранее продумываем, как разделять трафик: VLAN на коммутаторе, отдельный коммутатор для технологической зоны или физическое разделение сетей другими средствами. Это проще сделать на этапе проекта, чем потом лечить взаимное влияние широковещательных штормов от офисной сети на технологическую.
По габаритам модуль компактный (ширина порядка 31 мм при глубине около 65 мм), в плотных стойках CJ1W это заметно упрощает компоновку и вентиляционные зазоры. Масса небольшая, механической нагрузки на рейку практически не добавляет.
Практические примеры применения CJ1W-ETN21 коммуникационный модуль OMRON
1) Линия розлива: CJ-контроллер управляет приводами и клапанами, операторская SCADA читает состояния по FINS/TCP, а технолог раз в смену забирает с контроллера файлы отчета по FTP. В результате обслуживание сводится к сетевым операциям без ручного копирования и без отдельного ПК рядом со шкафом.
2) Насосная станция без постоянного персонала: при аварии по сухому ходу ПЛК отправляет письмо через SMTP, а по SNTP события имеют корректную временную привязку. При выезде сервис открывает web-интерфейс и быстро проверяет сетевой статус, не подключаясь к программированию.
Если нужна стабильная Ethernet-связь для CJ-систем с нормальной сервисной обвязкой (включая время, файлы и диагностику), закладываем CJ1W-ETN21 в спецификацию и согласуем схему адресации и сегментации сети до монтажа.
Перед заказом проверьте совместимость стойки CJ1W по количеству установленных модулей и подготовьте сетевую инфраструктуру под 10/100 Мбит/с на категории 5/5e - подберем конфигурацию и дадим рекомендации по включению в вашу сеть.
- СерияCJ1W
- Встроенные протоколы связиFINS/UDP, FINS/TCP, TCP, UDP, FTP, SMTP, SNTP, DNS
- EthernetUTP/STP категории 5/5e для 100 Мбит/с
- Интерфейс связиEthernet TCP/IP
- Размер / Длина100
- Макс. модулей4
- Интерфейсы100BASE-TX / 10BASE-T
- Тип модуляКоммуникационный модуль
- IO-LinkНет
- Масса100 кг
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В370 А
- Логические порты связи1 количество
- Ethernet-скорость10 / 100 Мбит/с Мбит/с
- Метод доступа EthernetCSMA/CD
- Высота по карточке Omron Europe90 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe65 мм
- Масса по карточке Omron Europe100 г
- Класс модуляМодуль шины CPU
- Разъём связиRJ45
- Максимум узлов FINS254 шт.
- FTP-серверДа
- Web-серверДа
- Синхронизация времени SNTPДа
- Топология сетиЗвезда
