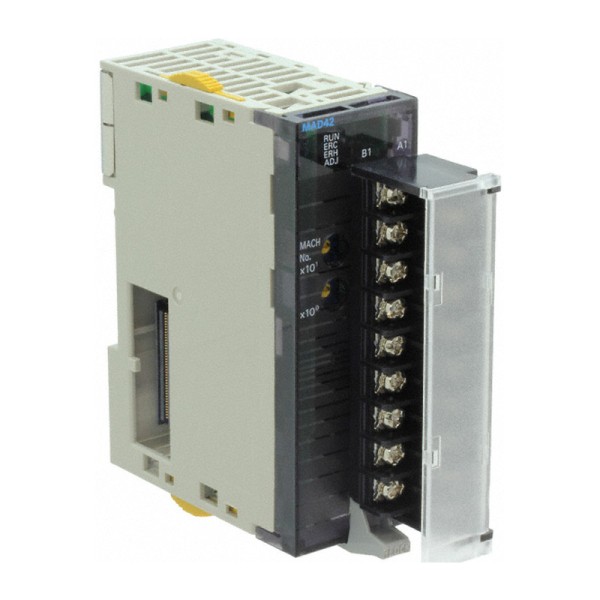

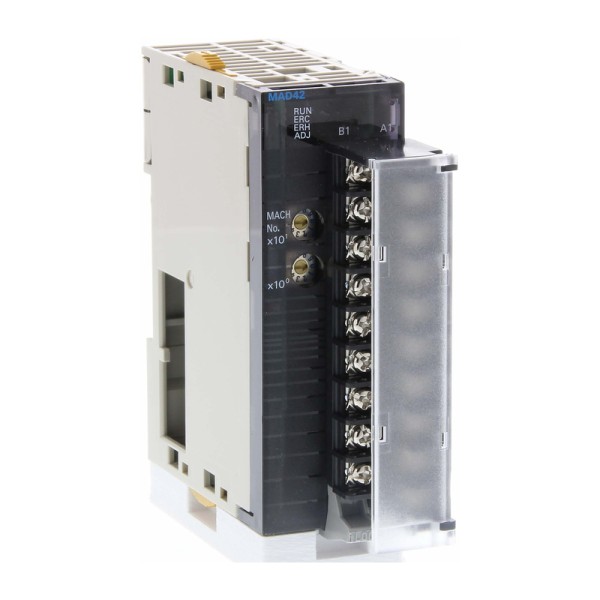

CJ1W-MAD42 модуль аналогового ввода-вывода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
OMRON CJ1W-MAD42 в реальном цикле управления
Когда на линии нужно одновременно считать аналог с датчиков и выдать управляющее воздействие на привод или клапан, мы обычно стараемся не разносить это по разным модулям без необходимости. CJ1W-MAD42 модуль аналогового ввода-вывода OMRON как раз закрывает типовой узел: берём несколько каналов измерения (уровень, давление, температура через преобразователь, расход), параллельно формируем аналоговый устав для частотника или позиционера. В шкафу это экономит место на рейке и упрощает трассировку - все аналоговые цепи сходятся в одном месте, а обмен идёт по CJ I/O Bus без лишних внешних преобразователей.
В эксплуатации ценится не только сам факт наличия входов/выходов, а то, как модуль ведёт себя при помехах, обрывах, прогреве шкафа и обслуживании. Здесь предусмотрены диагностика обрыва аналогового входа (с оговорками по диапазонам) и режимы удержания выходов CLR / HOLD / MAX. Эти режимы мы часто используем как элемент технологической живучести: при перезапуске CPU или кратковременной ошибке обмена не всегда допустимо уронить уставку в ноль.
Модуль аналогового ввода-вывода OMRON CJ1W-MAD42: что важно инженеру КИПиА
По входам модуль поддерживает распространённые диапазоны напряжения и тока, включая 4-20 мА и -10…10 В. Для нас это означает, что один и тот же тип модуля можно закладывать и под датчики с токовой петлёй, и под источники напряжения (например, внешние ПИД-регуляторы, лабораторные преобразователи, потенциометрические усилители). Высокое входное сопротивление по напряжению снижает влияние модуля на источник сигнала - меньше ошибок на высокоомных выходах и меньше сюрпризов при калибровке.
Отдельно отметим период преобразования на канал и доступное усреднение. В задачах дозирования или стабилизации давления мы обычно подбираем фильтрацию на стороне модуля, чтобы не грузить CPU обработкой шумного сигнала и не ловить дрожание ПИД. Усреднение на 2-64 измерения позволяет сдвигать баланс между быстродействием и подавлением помех. Для быстрых контуров оставляем минимальное усреднение и работаем по короткому периоду, для инерционных процессов (уровень в ёмкости) спокойно увеличиваем окно.
Масштабирование в удобный числовой диапазон и 16-битный формат данных упрощают типовую математику в PLC: нормализация, инженерные единицы, лимитирование, диагностика выхода за пределы. На практике это меньше ошибок при пусконаладке и быстрее ввод в эксплуатацию, особенно когда в проекте много одинаковых контуров.
Изоляция, помехоустойчивость и разводка сигналов
В CJ1W-MAD42 применена оптронная развязка между сигналами и контроллером, при этом между сигнальными каналами развязки нет. Мы всегда учитываем это в шкафной компоновке: каналы лучше группировать по общим потенциалам и источникам питания, аккуратно вести аналоговую землю, а экраны заводить по принятой на объекте схеме (как правило, одностороннее подключение к PE в шкафу). Если на соседних каналах сидят датчики из разных распределённых узлов с разными потенциалами земли, риск наводок и паразитных токов выше - это не дефект модуля, а особенность топологии без межканальной гальваники.
По выходам важно помнить про допустимую нагрузку токового канала: при длинных линиях и входах исполнительных устройств с большим сопротивлением нужно проверять суммарную цепочку, иначе упрёмся в ограничение по нагрузке и уставка физически не будет достигаться. Для напряженческого выхода критичен максимальный ток - это ограничивает применение с низкоомными входами и некоторыми самодельными согласующими платами. Мы в таких случаях либо переводим на токовую петлю, либо ставим буфер/преобразователь.
Монтаж и сервис: клеммная часть и эксплуатационные мелочи
Винтовые клеммы со съёмной колодкой - это не косметика. На реальном производстве модуль регулярно приходится менять без длительной остановки: вытащили колодку с маркированными жилами, переставили на новый модуль, не нарушая расключение. Важно и то, что винтовые соединения предсказуемо держат провод в вибрации при правильной оконцовке (НШВИ/НКИ), а обслуживание не требует специфического инструмента.
Коррекция смещения и усиления полезна, когда есть систематическая погрешность по тракту: например, датчик давления откалиброван, но на объекте длинный кабель, переходные сопротивления и общий фон помех дают постоянный сдвиг. В таких случаях мы сначала приводим в порядок монтаж и экранирование, а уже затем аккуратно используем корректировку, чтобы не маскировать дефекты линии связи.
Мини-примеры применения CJ1W-MAD42 OMRON на объектах
- Управление частотником по аналоговому заданию: PLC считает расход с 4-20 мА, формирует уставку 0-10 В на привод, а режим HOLD удерживает скорость при кратком рестарте.
- Позиционирование клапана с обратной связью: один канал считывает 4-20 мА от позиционера, второй выдаёт 4-20 мА уставки, усреднение сглаживает дрожание обратной связи на длинном кабеле.
- Температурный контур через преобразователь: вход принимает 1-5 В от трансмиттера, а выход задаёт сигнал на тиристорный регулятор мощности с проверкой предельных значений и диагностикой обрыва.
Если нужна совместимость с системой CJ1W и понятное поведение аналоговых каналов при обслуживании и сбоях, CJ1W-MAD42 закрывает задачу без лишних усложнений. Подберите модуль под ваши диапазоны сигналов и условия разводки, и мы поможем корректно увязать его с датчиками и исполнительными механизмами.
Запросите у нас поставку CJ1W-MAD42 и уточните схему включения под ваши 0-10 В или 4-20 мА - проверим нагрузку, фильтрацию и режимы удержания до запуска в работу.
- Входы управления4
- СерияCJ1W
- Размеры (ШхВхГ)31 × 90 × 65 мм мм
- Тип модуляАналоговый модуль ввода-вывода
- Точность±0.3% полной шкалы
- Тип аналогового выхода2
- Функция безопасностиНет
- Масса150 кг
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В580 А
- Высота по карточке Omron Europe90 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe89 мм
- Масса по карточке Omron Europe171 г
- Класс модуляСпециальный модуль ввода-вывода
- Подключение сигналовВинтовые клеммы
- Съёмная клеммная колодкаДа
- Период преобразования1 мс/канал при 1:4000; 500 мкс/канал при 1:8000
- Диапазоны аналоговых выходов-10…10 В, 0…10 В, 0…5 В, 1…5 В, 4…20 мА
- Разрядность аналоговых выходов13 бит
- Разрешение преобразования1:4000 / 1:8000
- Клеммная колодка18 контактов, винты M3, съёмная
- ИзоляцияОптрон между сигналами и контроллером; между сигнальными каналами нет
- Формат данных16-битные двоичные данные
- Удержание состояния выходовCLR / HOLD / MAX
- Масштабирование±32000, при периоде 1 мс и разрешении 1:4000
- Коррекция смещения и усиленияДа
- Максимальная нагрузка токового выхода600 Ом
- Точность выхода тока при 0…55 °C±0.6% полной шкалы
- Диапазоны аналоговых входов-10…10 В, 0…10 В, 0…5 В, 1…5 В, 4…20 мА
- Исполнение аналоговых входовСтандартное
- Входное сопротивление по напряжению≥1 МОм
- Входное сопротивление по току250 Ом
- Предельный входной сигнал±15 В / ±30 мА
- Точность входа по напряжению при 25 °C±0.2% полной шкалы
- Точность входа по току при 25 °C±0.2% полной шкалы
- Точность входа по напряжению при 0…55 °C±0.4% полной шкалы
- Точность входа по току при 0…55 °C±0.4% полной шкалы
- Усреднение2, 4, 8, 16, 32 или 64 измерения
- Удержание пикового значенияДа
- Контроль обрыва аналогового входаДа, с ограничениями по диапазону
- Выходное сопротивление0.5 Ом
- Максимальный ток выхода напряжения2.4 мА
- Точность выхода напряжения при 0…55 °C±0.5% полной шкалы
