OMRON CJ1W-OC211 в реальной схеме управления
Чаще всего к релейным выходам в ПЛК обращаются не из-за скорости, а из-за совместимости с полевыми устройствами: катушки контакторов, соленоиды, сигнальные лампы, звуковая сигнализация, интерфейсные реле, а также цепи, где нужно физическое гальваническое размыкание. В таких узлах важнее предсказуемое переключение и стойкость к помехам, чем миллисекундные фронты. Именно под такие задачи мы обычно и закладываем CJ1W-OC211 в составе стойки CJ-серии - когда требуется универсальный дискретный выход без привязки к типу питания нагрузки.

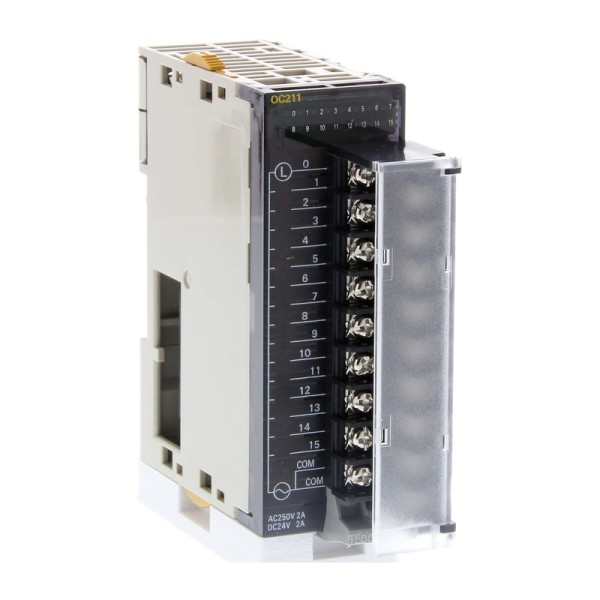

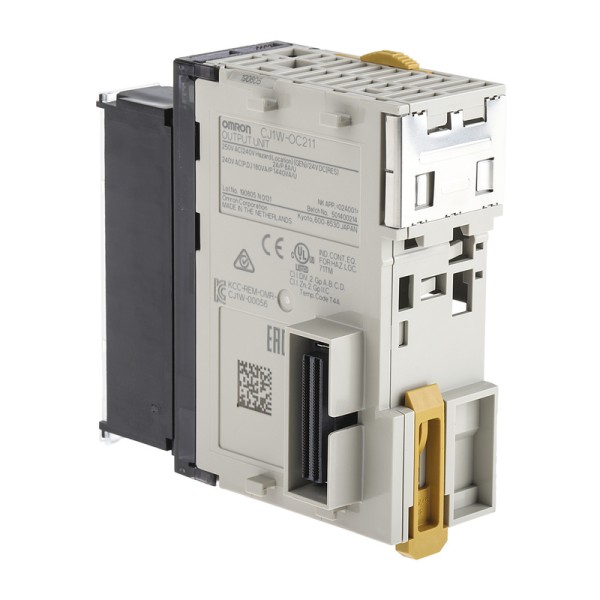

Модуль дает 16 релейных каналов с нормально разомкнутыми контактами. Это удобно в шкафах, где одновременно встречаются и 24 В DC, и переменка до 250 В AC: можно вести нагрузку напрямую, не плодя промежуточные интерфейсы. При этом надо помнить практическое ограничение: суммарный ток по всем выходам не резиновый, а значит при проектировании мы распределяем мощные потребители по разным модулям или уводим их на контакторы, а выход ПЛК используем как управляющий.
CJ1W-OC211 OMRON: почему здесь важны время срабатывания и ресурс
У реле есть физика - контакты не могут щелкать бесконечно быстро и без износа. Заявленные времена включения/выключения порядка 15 мс задают реальную границу для задач. Для управления пневмоклапаном, насосом, нагревателем, заслонкой этого более чем достаточно. А вот для высокочастотного ШИМ, точного дозирования импульсами на сотнях герц или синхронизации по метке энкодера релейный выход не берем - там ставим транзисторные модули, чтобы не ловить дребезг и не вырабатывать ресурс контактов.
Ресурс - то, что в эксплуатации всплывает первым. В шкафу, который работает 24/7, даже простая мигающая сигнализация может набрать сотни тысяч коммутаций за считанные месяцы. Поэтому мы всегда оцениваем электрический ресурс под реальной нагрузкой: резистивная и индуктивная цепи - это разные режимы для контакта. Для катушек (контактор, клапан) в обязательном порядке закладываем меры по подавлению выбросов: диод/TVS на DC, RC-цепочка или варистор на AC. Это снижает подгорание контактов и уменьшает ЭМС-наводки по шкафу, особенно когда рядом аналоговые входы или быстрые интерфейсы.
Подключение и обслуживание CJ1W-OC211 модуль релейных выходов OMRON
С точки зрения монтажа модуль сделан по-рабочему: винтовые клеммы и съемная колодка. На практике это экономит часы при пусконаладке и сервисе. Например, при замене ПЛК или перекоммутации шкафа можно снять колодку целиком, не раскручивая каждый провод и не рискуя перепутать маркировку. В полевых условиях это особенно полезно на объектах, где простой линии стоит дороже самого железа.
Отдельно отмечаем конфигурацию общих цепей: все каналы заведены на общую группу, а COM выведен двумя клеммами. Для нас это означает простую разводку потенциала и меньше перемычек. Но одновременно это накладывает дисциплину на проект: если на выходах смешаны разные источники питания или разные группы предохранения, мы не объединяем их бездумно - иначе можно получить паразитные связи по общему, странные возвраты и неисправности, которые тяжело диагностировать.
Электроизоляция, помехоустойчивость и безопасность схемы
В шкафах с релейными нагрузками критичны утечки, наводки и пробои на землю. Здесь полезны нормальные показатели по изоляции и электрической прочности - это не цифры ради паспорта, а реальная устойчивость к грязному питанию, импульсам от коммутации и ошибкам персонала. Мы всегда разводим силовые и сигнальные трассы, используем отдельные клеммники для нагрузки и соблюдаем посадку на PE/GR по правилам производителя стойки. В результате модуль корректно работает рядом с ПЧ, пускателями и сварочными постами, где ЭМС-обстановка далека от лабораторной.
Так как реле в модуле незаменяемые, подход простой: не пытаемся заставить выход коммутировать то, что должен коммутировать контактор. Модуль используем как управляющее звено, а силовую часть отдаём на аппаратуру, рассчитанную на соответствующие токи и индуктивности. Это повышает ремонтопригодность системы и делает поведение предсказуемым при авариях.
Если нужен базовый дискретный вывод в стойку CJ1W с релейной коммутацией и нормальной сервисной логикой, артикул CJ1W-OC211 модуль релейных выходов OMRON закрывает задачу без лишних усложнений. Сообщите нам тип нагрузки и режим коммутации - подберем схему защиты, группировку по общим цепям и рекомендации по предохранению.
- СерияCJ1W
- Тип релеNY-24W-K-IE, незаменяемое
- Тип модуляДискретный модуль ввода-вывода
- Функция безопасностиНет
- Масса170 кг
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В110 А
- Высота по карточке Omron Europe90 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe89 мм
- Масса по карточке Omron Europe118 г
- Класс модуляБазовый модуль ввода-вывода
- Дискретные выходы16 шт.
- Подключение сигналовВинтовые клеммы
- Съёмная клеммная колодкаДа
- Клеммы COM2 шт.
- Сопротивление изоляции≥20 МОм при 500 В DC
- Электрическая прочность2000 В AC, 1 мин, между внешними клеммами и GR
- Тип дискретных выходовРелейный, нормально разомкнутый
- Рабочее напряжение выходов5-250 В
- Ток одного выхода2 А
- Коммутируемое напряжение AC250 В
- Коммутируемое напряжение DC24 В
- Максимальный суммарный ток выходов8 А
- Минимальная нагрузка1 мА при 5 В DC
- Время включения выхода15 мс
- Время выключения выхода15 мс
- Конфигурация общих цепей16 каналов на одну общую цепь
- Потребление от шины 24 В96 мА
- Механический ресурс20000000 операций
- Электрический ресурс150000 операций при 24 В DC, резистивная нагрузка; 100000 при AC, cosφ=0.4
